小T導讀：上海宇佑船舶科技有限公司是專注于船舶及海洋信息化一體解決方案的高科技公司。公司主要專注于智慧船舶以及船舶新材料相關產品的研發、設計、生產、銷售及國際貿易，為船舶行業提供新材料和智能化信息化解決方案。公司目前提供的產品和解決方案，將會填補船舶行業特別是郵輪游艇行業缺乏信息化和智能化解決方案和最新船舶新材料的空白。

在大數據時代背景下，船舶智能化已經成為船舶制造與航運領域發展的必然趨勢。同時，智能船舶也是《中國制造 2025》中明確重點發展的領域，代表了船舶未來的方向，關乎航運業的轉型升級。

2021 年 4 月初公司接到一個國家級船舶試驗基地的智能化改造方案，在制定技術協議的過程中，業主指定要求數據采集使用 TDengine 時序數據庫（Time-Series Database）。選擇 TDengine 的核心原因如下：

• 國產化要求：國產開源，對于國家信息安全有保障，符合國家大趨勢發展。
• 物聯網場景：團隊之前正好開發過一個小型的物聯網項目，當時用的是 MySQL Database，針對數據窗口統計以及返回最新數據查詢紛繁復雜。在研究 TDengine 時發現這些問題都能夠被解決。
• 學習成本低：我們的技術團隊對關系型數據庫（MySQL、Oracle）的 SQL 語法都比較熟悉，而 TDengine 采用的也是標準 SQL 語句，團隊成員上手都比較快。

值得一提的是，TDengine 學習成本低這一優勢使得我們的團隊成員，僅用了很短的時間就掌握了其使用技能，技術風險大大降低。也因此，我們沒有再進行其他更多的技術選型對比，將 TDengine 作為我們的底層時序數據存儲引擎開始投入使用。

一、技術選型

我們對 TDengine 的選型依據，不是憑借著測試數字的論證，而是業務實現的實踐檢驗。

1. 與MySQL相比

團隊之前正好開發過一個小型的物聯網項目，當時用的是 MySQL Database，一些數據窗口的統計以及返回最新數據的查詢略顯復雜，但又沒有更好的解決方案，在研究 TDengine Database 時發現這些問題不攻自破?？紤]到我們之后要啟動的物聯網項目都比較大，上述這一問題存在共性，若是能夠利用 TDengine 簡化代碼邏輯甚至節省物理存儲空間，那公司和業主都將受益匪淺。

2. 通用大數據對比

這一點主要是查詢效率和開發成本的優勢。事實上，在項目啟動后，我們團隊對 TDengine 的研究已經比較深入了。后續公司的大項目都是船舶行業的物聯網項目，其中一個比較大型的項目的一期是由其他公司開發的，我們接手維護。項目接手初期，對于此項目中使用通用大數據方案實現數據采集可能會產生的效率問題，業主方表示很擔憂，希望我們可以早點優化這一塊。于是團隊開始著手研究 TDengine 數據庫在船舶行業的應用，發現 TDengine 的方案比通用大數據方案更適合這一場景。

二、數據模型

1. 建模方式分析

在我們項目中，是用的 TDengine 推薦的“一個設備一張表”的建模方法。這一建模方式的優勢，除了 TDengine 官網介紹的通用性的內容，還在我們項目中展現了如下幾個優點：

• TDengine 中超級表和子表的設計很好地解決了單個設備寫入的時間戳不會重復的問題
• 一個設備一張表解決了同一類設備聚合查詢的問題
• 標簽的設計可以減少大量的數據冗余，由此節省了大量物理存儲空間

2. 數據類型分析

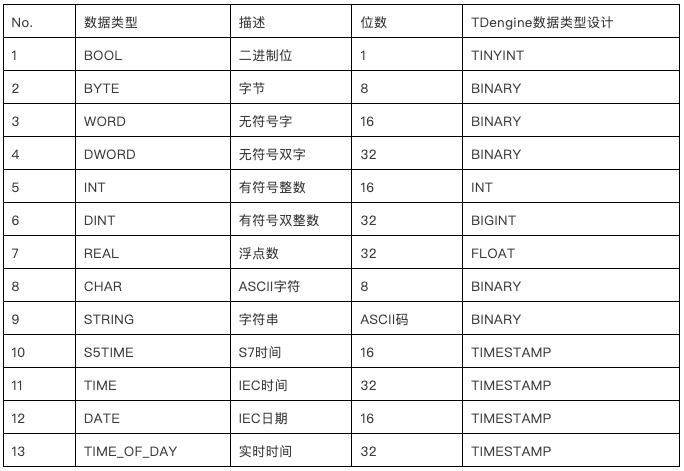

由于我們存儲的數據是來自船上 PLC 采集數據，因此，我們首先需要論證的是 PLC 可能的數據類型在 TDengine 中能否實現很好的存儲。在我們對數據類型進行匹配對比后，發現 TDengine 沒有這類障礙。對比如下：

3. PLC 工控?cái)?shù)據分析

以我們業務中的船舶電站監控 PLC 的 I/O 點為例，至少具備如下數據量：

• 86個數字量輸入
• 80個數字量輸出
• 13路模擬量輸入
• 10路模擬量輸出

這里我們定的策略是，按照工業自動化控制的分類選擇不同的 TDengine 數據類型進行存儲：

• 數字量：TINYINT類型
• 開關量：INT或者FlOAT類型
• 模擬量和脈沖量：FLOAT類型

4. 業務數據分析

同時，我們針對性地分析了能夠用于 TDengine 存儲的數據，包括不限于如下內容：

• 柴油機信號：與柴油機相關的轉速、油溫、滑油相關的壓力、冷卻水相關的溫度、啟動空氣壓力、排煙總管溫度等
• 發電機信號：發電機的繞組溫度、發電電壓、電流、有功功率、電壓頻率、電壓與電網電壓的相位差
• 電網的信號：電網相關電壓、電網功率、電路電流及電流頻率

三、特殊場景需求

1. 場景描述

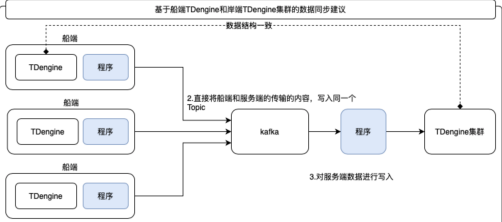

船舶行業有一種特殊情況，即船舶在海上的時候很有可能沒有網絡信號，而這個時間可能會持續一個月之久，也就是船舶上的數據庫最長有可能一個月內無法與岸上的數據中心同步，這就要求船舶在靠港的時候能夠在短時間內完成大量的數據同步工作。 我們應用 TDengine 打造的技術解決方案如下所示：

2. 重點實現

• 船端實現：在船端增加應用程序，用于自動連接 Kafka，并向 Kafka 寫入數據
• Kafka 實現：直接將船端和服務端的傳輸?shù)膬?nèi)容，寫入同一個 Topic
• 岸端實現：對岸端服務端數據進行寫入

3. 主要設計

• 技術復用設計：考慮到宇佑船舶之前使用 Kafka 進行同步，這個方案相對可以復用之前的技術經驗
• 數據結構設計：在船端和集群端建庫時，使用 DB +船 ID 的方式作為庫名，這樣一來，在船端和集群端數據結構一致時，兩側的查詢和高效寫入 SQL 都比較容易處理
• 自動傳輸設計：本方案使用船端程序完成自動傳輸，使用 Kafka+TDengine 的更新機制保證數據斷點續傳（只要寫入 Kafka 數據就會寫入，而且重新寫入數據會覆蓋原有數據）
• 開發工作量：藍色為需要開發的程序

四、落地效果

1. 寫入性能表現

關于寫入性能的確認，我們有個小的經驗：在前期論證寫入速度時，我們參考了 TDengine 官網的測試報告，并進行了部分功能的復現確認?；诖宋覀儓F(tuán)隊用較短的時間和較少的投入就對 TDengine 的性能有了大概的了解。

我們的 PLC 數據往 TDengine 中寫入的時間間隔最小到 100 ms/點，寫入性能完全能夠勝任。

2. 查詢性能表現

因?yàn)槲覀兊闹腔鄞跋到y(tǒng)剛開始使用 TDengine，這方面的積累還比較少。除了官網介紹或者參考其他案例的一些比較普遍的查詢外，TDengine 毫秒級的時間窗口查詢也讓我們很驚喜，在數月的時間跨度上進行時間窗口查詢也能在秒級完成。

我們原本計劃使用通用大數據解決方案來進行此類查詢，現在依托 TDengine 時間窗口統計功能的高效性，開發人員就可以舍棄紛繁復雜的 SQL 語句，極大地縮減了項目周期。

五、經驗總結

我們團隊在使用 TDengine 的落地過程中，覺得有三個經驗比較重要，在此進行下分享：

• 官網學習：我們從項目開始就仔細研究官網上的技術文檔，確實印證了那句話——學習新技術最省力的辦法就是看官網
• 技術提問：除了從官網獲取內容，我們團隊也長期混跡于 TDengine 的官方群，只要把技術細節和問題細節描述清晰，在群里提問都能快速得到解答
• 代碼示例：在項目支持過程中，TDengine 的支持人員建議我們參考 TDengine 在 GitHub 上的測試代碼，這部分代碼有大量的函數示例，更加方便進行相關研究

在最近的溝通中，TDengine 技術人員向我們反饋 TDengine 后續版本會上線 TDLite 功能，這個功能能夠很好地解決我們系統里面[船舶離岸]這種業務場景的“端到端”數據同步問題。TDengine 技術人員對我們業務需求的關注和及時反饋?zhàn)屛覀円矊@個功能充滿了期待。

我們相信，憑借著 TDengine Database 在內部已有項目的投產，團隊積累下寶貴的實踐經驗，這對公司探索開發船舶行業物聯網產品會大有助益，未來也希望我們能夠和 TDengine 持續合作，形成直接面向客戶的智能船舶解決方案。
