小T導讀：中節能風力發電股份有限公司（股票簡稱：節能風電，股票代碼：601016）是中國節能環保集團有限公司控股的現代股份制公司。公司先后成功中標并示范建設了國家第一個百萬千瓦級風電基地啟動項目——河北張北單晶河200兆瓦風電特許權項目，和第一個千萬千瓦級風電基地啟動項目——甘肅玉門昌馬200兆瓦風電特許權項目，是國家首個百萬千瓦、千萬千瓦風電基地的示范者和引領者，在業內樹立了較高的知名度和良好的品牌形象。建成、在建項目裝機規模547.97萬千瓦，已發展成為張北壩上地區、甘肅河西走廊地區最大的風電開發商之一，是我國風電領域一支重要的力量。

一、項目背景

公司作為中節能集團在風電領域的專業化公司和核心上市平臺，具備成熟的風電開發和運維經驗，但是隨著在建風場逐步增多以及各類新型傳感器的加裝，傳統運維方式已經越來越吃力，數字化智能化的需求越來越強烈，因此迫切需要基于海量時序數據的數據平臺來支撐繁雜的運維工作。

因此，我們做了大量的時序數據調研工作。但是選型工作也并非一帆風順，開始我們嘗試傳統的工控時序數據庫（Time-Series Database），但是隨著測點數量的增多，單機版架構已經無力支撐，后期我們也嘗試了InfluxDB和OpenTSDB等分布式架構的時序數據庫，但是性能又達不到要求。

機遇巧合，我們注意到一款國產、開源的時序數據庫TDengine，所以也嘗試了一下。

二、TDengine選型測試

針對我們重點關注的查詢性能，我們做了如下幾個測試。

1. 單測點歷史數據聚合查詢

隨機選擇任一個測點，查詢?cè)摐y(cè)點在某個時間段測點采集值的count，max，min，avg；比如從2020-01-01 00:00:00.000 到 2020-02-01 00:00:00.000的31天內的共535680條數據記錄的count，max，min，avg。具體的查詢語句為：

select count(*),max(col117),min(col117),avg(col117) from t_QH01 where ts>='2021-08-15 00:00:00.000' and ts<'2021-08-16 00:00:00.000'

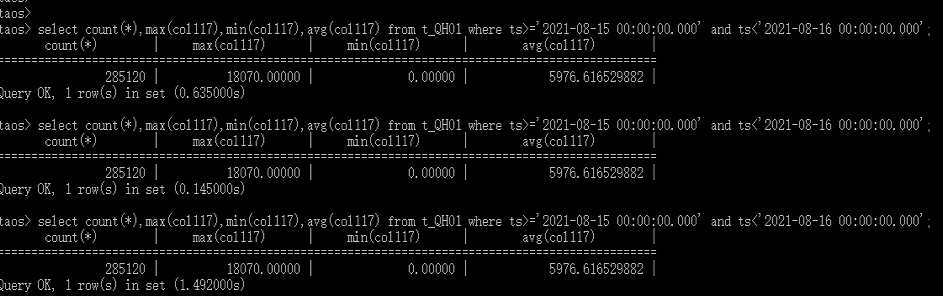

實驗截圖如下：

3次查詢測試時延如下：

測試批次	時延（秒）
1	0.635000
2	0.145000
3	1.492000
平均值	0.7573333333333333

2. 分組聚合查詢

查詢某個時間段內測點采集值的count，max，min，avg，比如查詢從2020-01-01 00:00:00.000 到 2020-02-01 00:00:00.000的31天內的數據記錄的count，max，min，avg。數據庫中對應查詢語句為：

select count(*),max(col117),min(col117),avg(col117) from t_QH01 where ts >='2021-08-01 00:00:00.000' and ts<'2021-09-01 00:00:00.000' group by wtcode >>E:/taosTempData/2

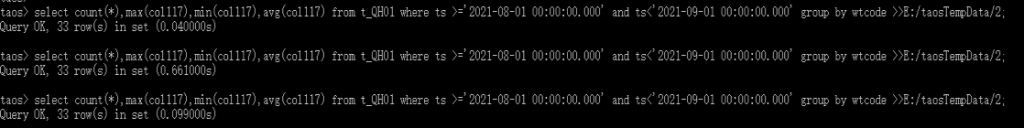

實驗截圖如下：

3次查詢測試時延如下：

測試批次	時延（秒）
1	0.040000
2	0.661000
3	0.099000
平均值	0.26666

3. 窗口查詢操作

查詢某個時間段內，按照1小時、1天、10天的時間窗口進行分組后的count，max，min，avg聚合結果；比如查詢從2020-01-01 00:00:00.000 到 2020-02-01 00:00:00.000的31天內的全部數據記錄，按照每1小時、1天、10天的時間區間劃分后的count，max，min，avg。

數據庫中對應查詢語句為：

select count(*),max(col117),min(col117),avg(col117) from t_QH01 where ts >='2021-08-01 00:00:00.000' and ts<'2021-09-01 00:00:00.000' and wtcode ='001' interval (1h) >>E:/taosTempData/3;
select count(*),max(col117),min(col117),avg(col117) from t_QH01 where ts >='2021-08-01 00:00:00.000' and ts<'2021-09-01 00:00:00.000' and wtcode ='001' interval (1d) >>E:/taosTempData/4;
select count(*),max(col117),min(col117),avg(col117) from t_QH01 where ts >='2021-08-01 00:00:00.000' and ts<'2021-09-01 00:00:00.000' and wtcode ='001' interval (10d) >>E:/taosTempData/5;

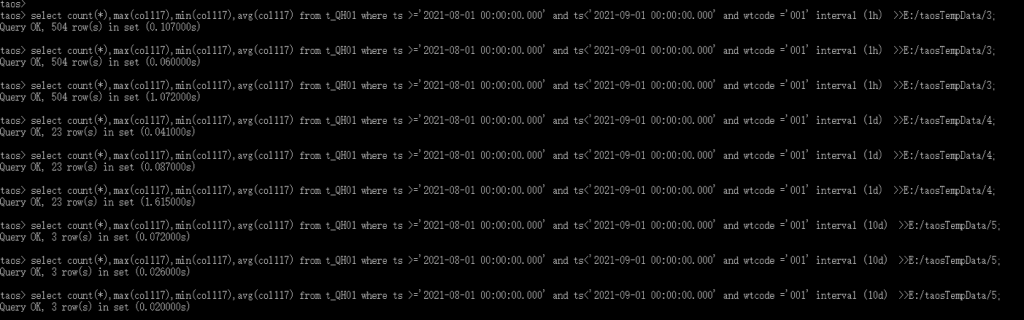

實驗截圖如下：

多個批次查詢測試時延如下：

測試批次	時延（秒）
interval(1h)第1次查詢	0.107000
interval(1h)第2次查詢	0.060000
interval(1h)第3次查詢	1.072000
Interval(1h) 平均值	0.413

測試批次	時延（秒）
interval(1d)第1次查詢	0.041000
interval(1d)第2次查詢	0.087000
interval(1d)第3次查詢	1.615000
Interval(1d) 平均值	0.581

測試批次	時延（秒）
interval(10d)第1次查詢	0.072000
interval(10d)第2次查詢	0.026000
interval(10d)第3次查詢	0.020000
Interval(10d) 平均值	0.03933

經過反復對比測試以及應用適配，最終我們選定TDengine作為我們數據平臺的時序數據解決方案。

三、TDengine Database落地實踐

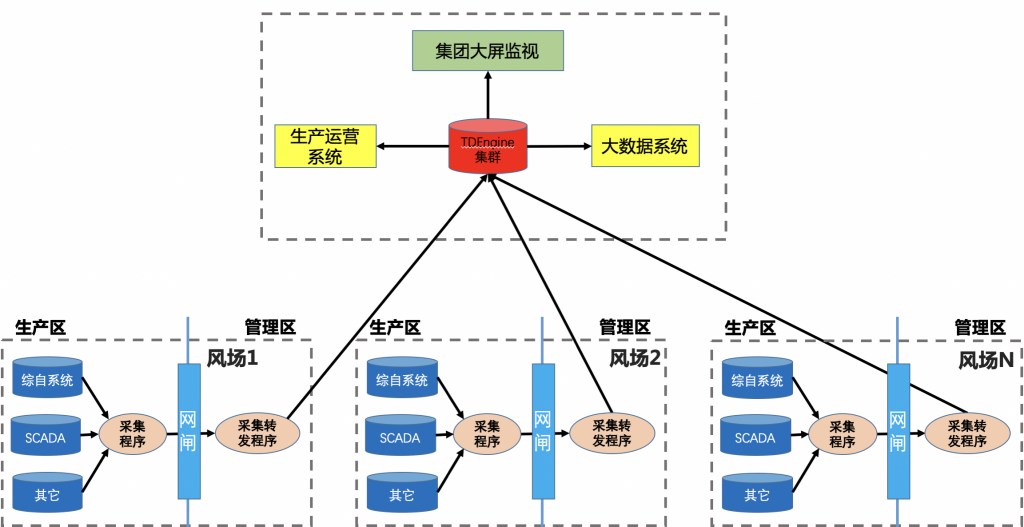

目前中節能風電的整體時序數據流如下圖所示：

風場的時序數據(主要是風機數據和電氣數據)穿透網閘后，經由場站側的采集程序采集和轉發，最終所有數據會匯聚到集團側的分布式時序數據庫，前端的實時監視、指標計算均構建于其上，同時數據還要送到大數據分析平臺和生產運維平臺。

集團中心側的TDengine集群起到了舉足輕重的作用，既要收集所有風場的時序數據，同時還要支撐前端應用以及同步數據到其它系統。

TDengine的諸多特性中，最吸引我們的是超級表和標簽功能。超級表能讓同一類風機的建模、管理和計算過程更加方便快捷，而標簽特性能增加諸如隸屬項目、平臺容量等維度特征，便于在聚合操作過程中快速篩選或者分組?；跁r(shí)間窗口和狀態窗口的功能也為應用構建提供了很多方便，比如功率曲線擬合過程中需要的五分鐘平均風速和功率計算邏輯，以及基于風機狀態的各類統計分析。

在TDengine的使用初期遇到了一些問題，主要涉及集群搭建和參數配置方面，經過和濤思數據技術團隊的溝通交流，都已得到解決。

后期在數據建模和應用適配方面也走了一些彎路，尤其是數據建模方面。最開始我們使用的是最簡單的單列模式，一個測點一張表，在測點數目少的情況下問題并不明顯，但是隨著測點數目的不斷膨脹，這種方式逐漸暴露出在應用適配方面的問題；后來我們采取按照不同機型不同風場建超級表的方式建模，基本能解決我們的應用問題，但是依然有無效開關量數值過多的問題；最終我們采取將風機狀態等重點開關量單列建模的方式解決了。

四、整體效果和未來展望

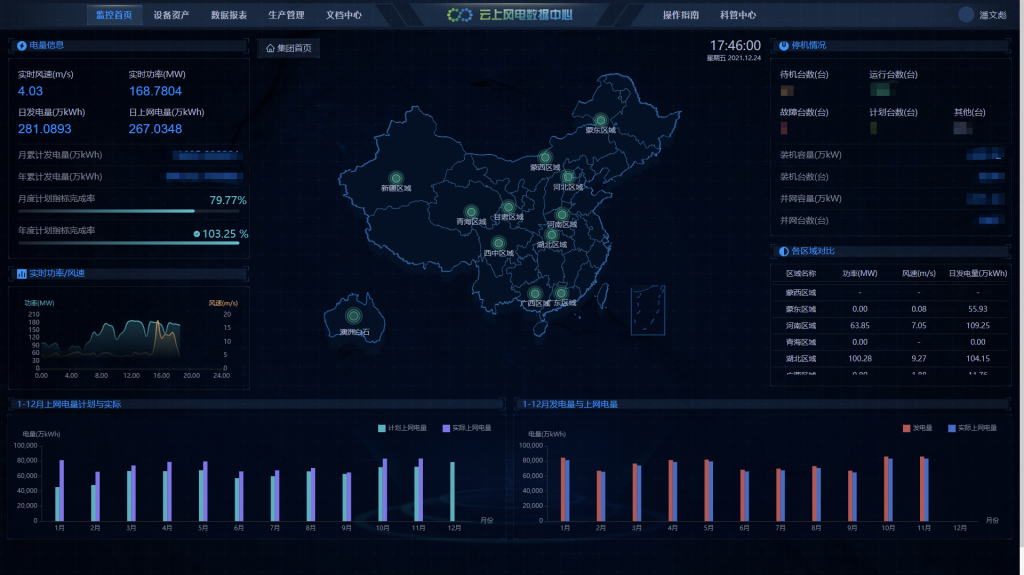

目前基于TDengine數據庫我們構建了中節能風電運維平臺，使用后數據存儲優勢明顯，整體壓縮比在7-8倍，數據查詢也實現秒級響應。整體使用效果如下圖所示：

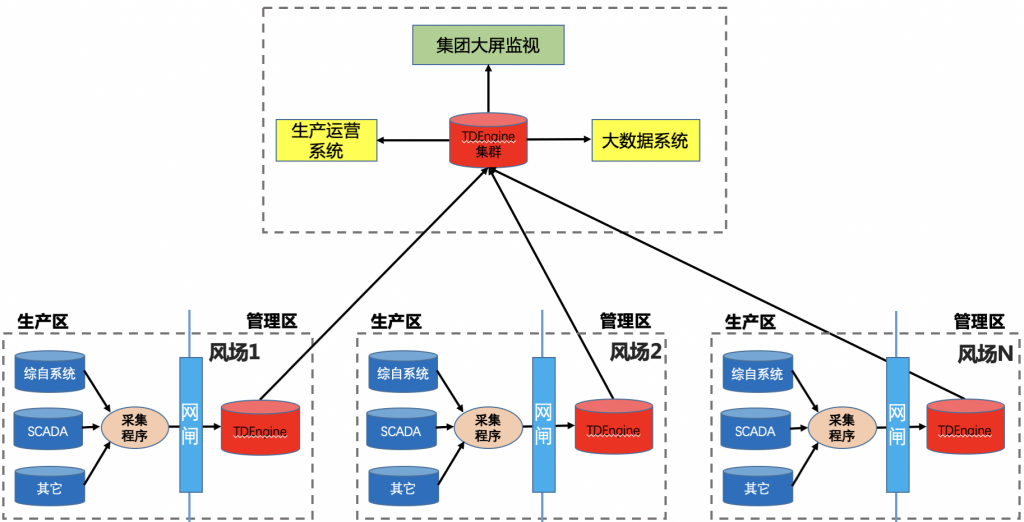

未來我們考慮在每個風電場站的三區部署一個單節點TDengine，作用不只是采集和轉發，還要起到時序數據質量治理以及實時模型預測的功能；而在集團側我們會考慮基于TDengine構建更多更復雜的計算指標和高級模型；同時還要和任務調度引擎以及風電行業標準集成。未來的數據流圖如下圖所示：

最終將其作為中節能風電公司時序數據的核心技術組件來構建智能運維平臺，為中節能風電公司3060雙碳目標的提供堅實基礎。

作者介紹：

潘文彪，中節能風電生產運維部數據分析師，2019年起從事節能風電的數據分析與數字化平臺建設工作。
