小T導讀：藍深遠望致力于服務政府及大型國有企事業單位的數字化轉型，結合大數據、數字孿生、區塊鏈、網絡安全等核心技術，為政府運行、社會服務、城市管理、公共安全、基層治理等領域，提供智能場景應用、安全管理、數據運營與產品服務，賦能數字政府創新建設，為各行業應用場景提供支撐服務。

隨著科技的發展與人民生活水平的提高，電機在工業生產和人民生活中應用越來越廣泛，如工業機器、空調、電梯等。電機的維護成為影響生產效率和生產安全的一項重要事宜。而且在一些環境惡劣的場所，用戶更偏向于遠程維護。

為了滿足這些需求，我們研發了電機物聯網監測預警與預測性維護平臺。該平臺通過傳感器、物聯網關，采集各電機設備的運行數據以及頻譜波形數據，結合大數據建模分析，能夠及時發現潛在隱患，實現預測性維護。

一、現狀與痛點

電機物聯網監測數據類型多、采集頻率高，在項目總體設計的初期，我們打算采用傳統關系型數據庫進行存儲。當設備數量較少時（低于100臺），基于傳統關系型數據庫的計算函數、多表關聯等處理方式，能夠滿足業務要求。但是考慮到未來接入的電機數量會越來越多（5000臺以上），設備的測點也會越來越多，平臺問題也就會越發嚴峻。具體可以歸納為如下兩個方面。

• 擴容實施難

采用傳統的關系型數據庫，局限于傳統的庫表設計模式，每新增一個電機設備接入，必須針對這個電機設備建立一張新的數據表，這個大大增加了接入設備時的工作量；同時，隨著平臺接入的電機設備越來越多，數據庫表不斷增加，傳統數據庫的管理和備份成本不斷提高，無法做到水平擴容。

• 業務開發難

伴隨著業務的不斷發展，大量的電機設備接入平臺，各種聚合分析統計需求持續增加，由于傳統關系型數據庫的特點，導致各種跨庫跨表的查詢操作激增，業務數據耦合度增大，系統開發的難度也隨之提升，同時對平臺整個的響應速度和穩定性也會造成很大隱患。

二、為什么選擇 TDengine

為了適應未來業務發展需求，避免上述難點與困境，我們決定選擇一款時序數據庫（Time-Series Database）產品。在調研了多款產品之后，TDengine Database 引起了我們的注意，它的如下幾個特點非常適合我們的場景：

• 高性能：數據讀寫速度非常高；
• 集群化：可以集群化部署，支持多副本，支持水平擴展；
• 安裝便捷: 官網文檔齊全，按照文檔很容易就能完成安裝部署；
• 開源：開源，而且社區非?；钴S，很多問題都可以在社區找到答案；
• 使用簡單：支持使用類SQL查詢語言來插入或查詢數據。

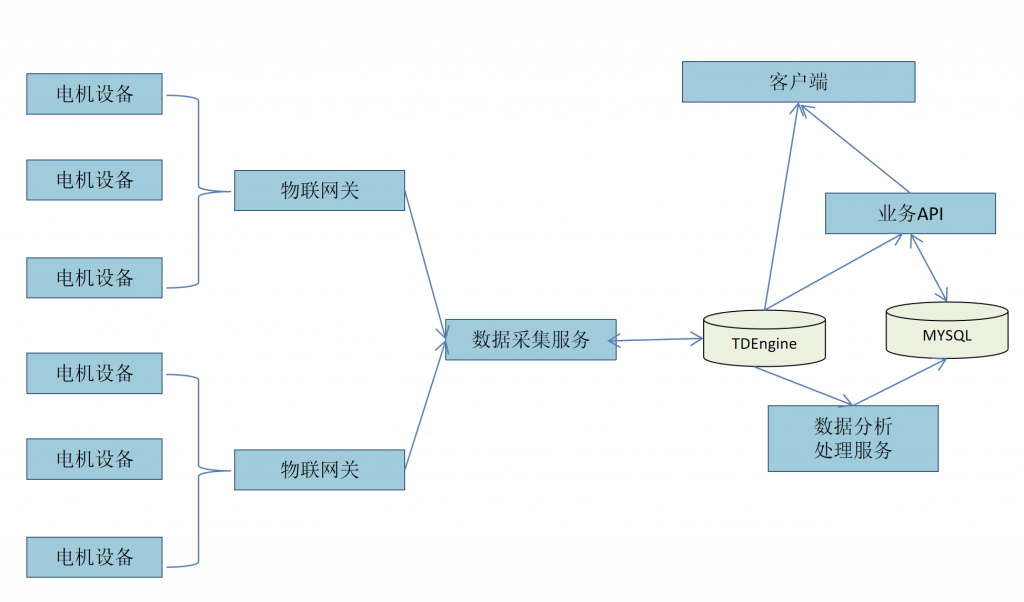

于是我們馬上做了各種驗證，結果表明，TDengine 完全符合我們的業務需求。 引入 TDengine 之后，平臺整體的數據架構如下圖所示。

三、TDengine 存儲模型設計

TDengine 里有一個特殊的概念：超級表，每種數據采集類型對應一個超級表。超級表只負責存儲這種類型的數據，同時數據存儲采用橫表存儲。

我們將電機設備的測點幅值超級表設計成如下結構：

CREATE STABLE IF NOT EXISTS general_view_escalator (ts TIMESTAMP, elect_machine_one FLOAT, reducer_machine_one FLOAT, bottom_bolt_one FLOAT, elect_machine_two FLOAT, reducer_machine_two FLOAT, bottom_bolt_two FLOAT, left_main_drive FLOAT, right_main_drive FLOAT, left_step_chain FLOAT, right_step_chain FLOAT, up_main_drive_noise FLOAT, down_step_chain_work_noise FLOAT, left_step_chain_extend FLOAT, right_step_chain_extend FLOAT, left_handrail_temperature FLOAT, right_handrail_temperature FLOAT, env_temperature FLOAT, elect_machine_temperature FLOAT, reduction_gearbox_one_oil FLOAT, reduction_gearbox_two_oil FLOAT, rmd FLOAT) TAGS (line_id BINARY(20), site_id BINARY(20), elevator_code BINARY(20));

波形超級表設計如下架構：

CREATE STABLE IF NOT EXISTS waveform_view_escalator (ts TIMESTAMP, vals BINARY(16000), samplehz INT, len INT, ratio INT) TAGS (line_id BINARY(20), site_id BINARY(20), elevator_code BINARY(20), measuring_id BINARY(20));

TDengine 還有另外一個概念：子表。每臺電機設備的數據對應一張子表，它可以在插入數據時動態創建。這種操作模式可以省去創建子表的業務環節，大大降低了業務復雜度。

四、用到的 TDengine 特性

1. 數據訂閱(Publisher/Subscriber)

在我們的業務場景中有一類數據叫預警、報警事件告警數據，直接使用 TDengine 的數據訂閱功能，可以優雅快速地實現這一功能。

2. 緩存（Cache）

在我們的業務場景中，需要顯示每臺電機設備的最新測量數據（如幅值、頻譜等），直接使用TDengine 提供的緩存（Cache）功能，創建數據庫時設置參數 cachelast=1，將每張表的最后一條記錄緩存，應用程序可以通過 last_row 函數快速獲取當前的實時數據，進行動態數據刷新顯示。

3. 其它有用功能

比如采樣查詢、多表聚合查詢、流式計算等，可以滿足我們多種業務場景的需求。

原來項目中有很多需要在程序中處理的計算工作，現在全部由TDengine承擔，在分擔程序的計算壓力的同時，還可以實現聚合結果的持久化存儲，支持歷史數據快速查詢。

五、總結

TDengine Database 作為一款新的產品，我們在使用過程中遇到了一些困難和挑戰。不過在同事們的支持下，在濤思數據工程師們的熱心支持下，我們還是相對順利地完成了項目的上線。

目前平臺的狀態是，當前設備接入 300 臺，每臺設備 19 個測點，數據采集頻率達到 1 秒鐘，存儲的數據維度更精細了，能為平臺的智能診斷、智能分析服務提供更準確的數據支持，同時各業務場景下的計算查詢性能也非常優秀，滿足了項目的實際需求。

作者簡介：

李凱，藍深遠望大數據研發組負責人，2015 年起從事大數據研發，2020 起從事電機大數據平臺運維研發。
