小T導讀：在 “雙碳” 目標推動下，水泥行業需同時破解高能耗精細化管控與環保數據長期合規存儲難題，海螺信息作為海螺水泥集團核心信息化主體，承擔著全國 100 余家工廠的能源與環保數據管理職責，卻面臨異構設備數據治理難、存儲成本高企、能耗異常響應慢等痛點。通過 TDengine 時序數據庫分庫架構、多級存儲（0 級 SSD/1 級 HDD/S3）及時序 SQL 函數提供解決方案，不僅實現存儲成本降低 70%、能源監控大屏實時查詢延遲＜500ms，還將能耗異常檢測響應時間壓縮至＜2 秒，報表生成效率提升 90%，為水泥行業時序數據管理提供高效可落地的實踐路徑。

背景和痛點

水泥生產以 “連續運行、高能耗、強合規” 為核心特性，覆蓋 “生料制備→熟料煅燒→水泥制成→環保處理” 全流程，各環節數據管理需求明確：生料需精準管控配比與能耗以筑牢質量基礎，熟料要穩定溫度并優化燃料消耗、余熱回收效率，水泥制成需平衡成品質量與能耗成本，環保處理需長期留存數據以滿足合規審計。

但數據管理存在核心痛點：

1. 環保數據管理難：環保數據需保存 5 年，保存所有數據存儲成本高；調取歷史數據需掃描大量數據文件，查詢耗時過長，且人工備份存在數據丟失風險。
2. 存儲成本過高：熱冷數據混存浪費 SSD 資源，且數據增量快、擴容頻繁，整體存儲成本高。
3. 數據割裂與協同難：各環節數據分散存儲，無法聯動分析（如煅燒溫度與余熱發電的關聯）；不同工廠數據標簽不統一（如 “研磨能耗” 記為 “粉碎能耗”），跨廠統計需手動匹配，效率極低。
4. 核算與報表效率低：單廠日能耗報表及多廠月度匯總耗時長，核算與報表效率難以滿足業務時效要求。

TDengine 整體解決方案

針對上述痛點，結合 TDengine TSDB 特性，我們決定從 “分庫設計、多級存儲與 S3 歸檔、超級表優化、核心 SQL 應用” 四大維度構建全鏈路解決方案，且與海螺信息業務流程深度適配：

分庫設計：全量 – 分庫的精細化管控

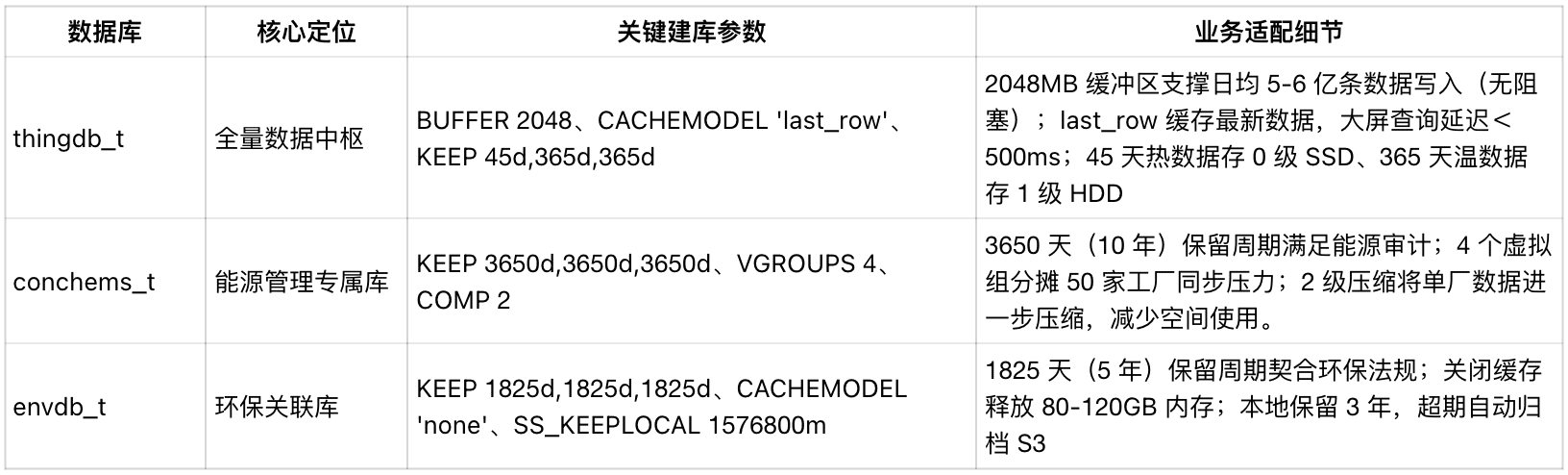

基于生產運行、能源管理、環保合規場景特性，明確 TDengine TSDB 中三庫分工，解決數據混存問題，每庫的參數均對應具體業務需求：

多級存儲 + S3 歸檔：平衡效率與成本

我們通過 TDengine TSDB 多級存儲及對象存儲功能，實現數據 “熱→溫→冷” 自動分層，且冷數據超期后歸檔至 S3，解決存儲成本與歸檔難題：

多級存儲分層邏輯（對應現場數據特性）

• 0 級存儲（熱數據，45 天）：介質為 SSD，對應thingdb_t.KEEP 45d，存儲水泥磨實時電流、余熱功率等高頻訪問數據，CACHEMODEL 'last_row'確保大屏 5 秒輪詢時響應時間＜500ms；優化效果：單廠大屏查詢延遲從 1.2-1.8 秒降至 300-500ms，運維人員盯屏無卡頓，后續未再錯過預警。
• 1 級存儲（溫?cái)?shù)據，45 天-1 年）：介質為 HDD，對應thingdb_t.KEEP 365d，存儲周 / 月報表數據，COMP 2壓縮后數據壓縮率可達到10%，節省大量 HDD 磁盤存儲成本。
• 共享存儲（冷數據，3年以上）：介質為 HDD+S3，envdb_t的 共享存儲存 3 年以上數據。通過對象存儲周期參數SS_KEEPLOCAL 1576800m（3 年）設置本地保留周期，超過 3 年自動歸檔至對象存儲，本地僅保留索引。對象存儲的使用，使環保合規數據歸檔耗時從原來的 150-250 小時 / 月降至 0，無數據丟失風險。

S3 歸檔的實操配置與查詢優化

TDengine TSDB 啟動對象存儲非常便捷，只需配置對象存儲路徑，以及存儲參數，即可實現指定周期數據文件自動遷移，無需人工操作。

且 TDengine TSDB 通過本地索引可以快速定位 S3 文件，響應時間優化了 5 倍，滿足環保審計需求。

• /etc/taos/taos.cfg 中添加 S3 對接配置如下：

• 數據庫參數調整如下：

ALTER DATABASE envdb_t
     SS_CHUNKPAGES 131072                      -- 按131072頁打包，提升傳輸效率
     SS_KEEPLOCAL 1576800m;                     -- 本地保留3年

超級表與標簽體系：解決編碼混亂與統計效率

通過超級表的設計，構建標準化標簽體系，提升數據治理與統計效率：

超級表設計與場景適配

• 生產運行庫（thingdb_t）、能源管理庫（conchems_t）及環保合規庫（envdb_t）超級表均采用簡捷的單列模型，包括ts（時間戳）、point_value（數據值）、quality（數據質量狀態）

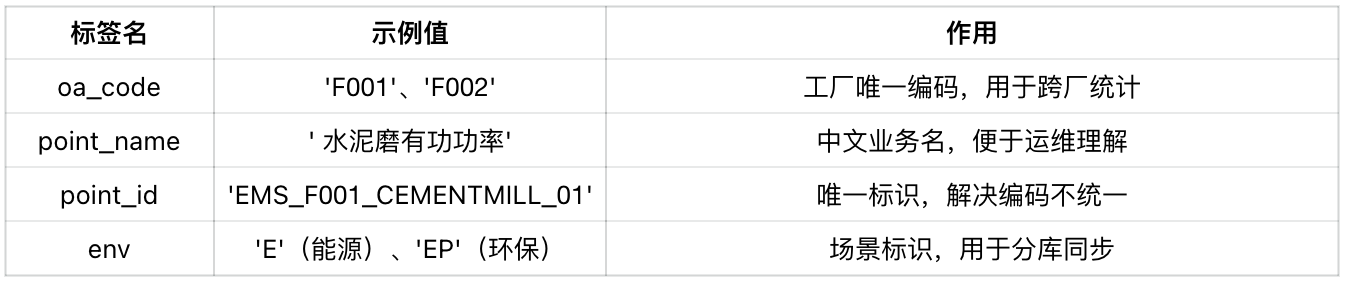

• 通過 TAG 標簽來區分關鍵業務要素，各庫超級表僅保留個性業務標簽，適配各自業務場景，設計如下：

標簽標準化治理的實操步驟

• 制定標簽規則：明確point_id格式為 “業務類型_工廠編碼_設備類型_序號”（如EMS_F001_CEMENTMILL_01），point_name統一為中文業務名，新接入設備嚴格按規則配置；
• 存量數據補錄：通過批量 SQL 補錄老數據標簽，示例如下：

ALTER TABLE thingdb_t.tbname
tag point_name = '某電力室_某庫某區尾部***收塵風機_C相電流',
    point_id = 'DG_SNKD_***_Ic'

• 補錄后跨 20-30 家工廠統計時間從 1-2 天縮短至 1 小時以內，每月節省運維工時 15-20 小時。

核心 SQL 應用示例：支撐能源管理關鍵場景

我們通過 TDengine TSDB 時序函數（diff、spread、last_row等）編寫核心 SQL，覆蓋 “能耗差異分析、異常檢測、波動統計、實時監控” 四大關鍵場景，以下為整理后的完整 SQL 及業務意義：

• 能耗波動范圍統計：spread(point_value)計算指定時段內能耗的波動范圍，用于設備能耗穩定性分析（如判斷脫硫風機的電流波動是否正常），波動超閾值時觸發維護提醒。

SELECT
  spread(point_value) AS energy_spread,  -- 計算數值極差（最大值-最小值）
  quality,
  oa_code,
  point_name,
  point_id
FROM conchems_t.conchems_base
WHERE
  1 = 1
  AND point_id IN ('DG_YL5_SCRKYJ1_Ea', 'DG_YL5_SCRKYJ1_Eb',……）
  AND oa_code = 'F003'AND ts <= '2025-10-30 00:00:00'
  AND ts >= '2025-10-01 00:00:00' GROUP BY quality, oa_code, point_name, point_id;

• 能耗累計差異統計：diff(point_value, 3)按步長 3 計算能耗差異，SUM累計后得到指定時段內的總能耗變化，用于能耗總量核算（如每日水泥磨總耗電量統計），支撐成本分?jǐn)偂?/li>

SELECT
  SUM(diff) AS total_energy_diff,
  point_id,
  point_name,
  oa_code
FROM (SELECT
    diff(point_value, 3) AS diff,
    oa_code,
    point_name,
    point_id,
    ts
  FROM conchems_t.conchems_base
  WHERE
    1 = 1 AND point_id IN ('DG_95_0005_Er', 'DG_95_0005_Ia', …… ） -- 補充完整測點)AND oa_code = 'F004'AND ts BETWEEN '2025-10-01 00:00:00' AND '2025-10-31 00:00:00'PARTITION BY tbname
    AND oa_code = 'F004' AND ts BETWEEN '2025-10-30 00:00:00' AND '2025-10-31 00:00:00'
) AS sub_query
GROUP BY point_id, point_name, oa_code;

• 時間窗口能耗累計修正：按時間窗口（如 1 小時）計算能耗累計差異，通過CASE修正窗口起始與查詢起始不一致的情況，用于精準能耗統計（如小時級余熱發電量修正），避免統計偏差。

SELECT
  CASE
    WHEN _wstart > _qstart THEN SUM(step_diff) - FIRST(step_diff)
    else  sum(diff)   end as spreadvalue ,
  _wstart AS wstart,
  _wend AS wend,
  point_id
FROM (SELECT
    diff(point_value, 3) AS step_diff,
    point_value,
    oa_code,
    point_name,
    point_id,
    ts
  WHERE
    1 = 1 AND point_id IN ('DG_YL12_YLB1_E', 'DG_YT45_3BYQ_E', 'DG_YL4_13092_E',……)
    AND oa_code = 'F005'AND ts BETWEEN '2025-10-01 00:00:00' AND '2025-10-31 00:00:00' )
  partition by point_id  INTERVAL(1h) ;

• 設備最新能耗值查詢：LAST_ROW函數快速獲取設備最新能耗數據，用于監控大屏實時展示（如水泥磨當前電流、余熱發電當前功率），運維人員可直觀掌握設備運行狀態。

SELECT
  LAST_ROW(*),
  point_name,
  point_id
FROM conchems_t.conchems_base
WHERE
  oa_code = '01030206' AND point_id IN ('DG_MTHF_0109_E', 'DG_YM3_0110_E'……）;

未來規劃

為進一步提升數據利用價值，我們已在驗證使用 TDengine IDMP 工業數據管理平臺：?

• 組態可視化功能：IDMP 支持植入水泥行業專用矢量圖（如電機、儀表圖標），可直接讀取 TDengine 時序數據庫中存儲的生產、環保、能源數據，生成 B/S 端可視化組態界面，替代傳統 C/S 架構的組態軟件，降低跨終端訪問門檻；
• 智能分析擴展：IDMP 支持配置大模型接口（如 DeepSeek），未來可基于 TDengine 時序數據庫中存儲的歷史數據，訓練設備故障預測模型、能耗優化模型，推動集團從 “被動監控” 向 “主動預警” 升級。

關于海螺信息

安徽海螺信息技術工程有限責任公司成立于 2008 年 6 月，是安徽海螺水泥股份有限公司全資子公司，位于安徽省蕪湖市，是海螺集團國家級企業技術中心、“綠色建材與高端制造安徽省技術中心”骨干成員單位。先后獲得國家高新技術企業及安徽省軟件企業，入選國家級“專精特新”小巨人企業、安徽省“專精特新”冠軍企業、安徽省制造業與互聯網融合發展試點企業、安徽省服務型制造示范平臺、安徽省企業技術中心以及安徽省工業互聯網“十大服務商”、安徽省制造業數字化轉型服務商名單等稱號，取得多項發明專利、計算機軟件著作權、軟件產品注冊認證，在工業互聯網、智能工廠、企業信息化等方面構建起管理咨詢、解決方案與產品、數據運維服務、數據監理服務的全流程全周期的服務體系。

關于作者

海螺信息研發團隊，深耕水泥行業信息化領域，專注于通過技術創新解決生產全流程數據管理難題，助力行業數字化轉型。
