小T導讀：上海電氣集團股份有限公司是世界級的綜合性高端裝備制造企業，聚焦智慧能源、智能制造、智能基礎設施三大業務領域，為客戶提供工業級的綠色智能系統解決方案。業務遍及全球，主要包括新能源、綜合能源、環保、醫療器械及工業自動化等。

公司圍繞“一芯 3S”核心產品鏈，構建儲能核心競爭力。作為其中關鍵組成部分的“SmartOPS 儲能智慧運維系統”，基于物聯網、大數據、機器學習等技術，打通儲能系統從信息采集到云端接入，再到數據存儲、數據分析的完整技術鏈條，構建智慧儲能管控體系平臺，實現全面監測、預測性維護、熱管理分析等高級應用，幫助客戶實現儲能設備的最優配置和高效利用。

一、應用背景

SmartOPS 支持云端部署和本地部署兩種方式。

云端部署基于上海電氣集團當前統一的架構，利用云端時序數據庫（Time-Series Database），可擴展、可靈活配置的各類資源，可輕松滿足使用要求，高效且流暢。

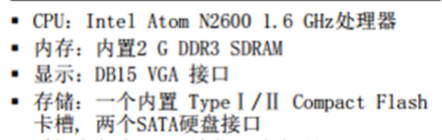

但是在本地部署中，需要重點考慮本地硬件資源的限制，如站端系統的內存、CPU 以及讀寫性能等。目前站端系統的配置下圖所示。

所以我們需要考慮適合在站端系統中部署的時序數據庫，也就有了接下來的技術選型。

二、技術選型

整體選型考慮會涉及很多維度，具體包括讀寫性能、壓縮率、行業認可度、產品活力、服務支持、安全性、兼容性、可維護性、可擴展性、功能性、可靠性、易用性等屬性。

我們團隊著重評估了以下幾款 Database：

• OpenTSDB：以 HBase 為底層存儲，向上封裝了自己的邏輯層和對外接口層。這種架構可以充分利用 HBase 的特性，實現數據的高可用和較好的寫入性能。但相比原生時序數據庫，OpenTSDB 數據棧較長，在讀寫性能和數據壓縮方面都還有進一步優化的空間。
• InfluxDB：目前流行度最高的時序數據庫，數據按列存儲，能夠高效地對時序數據進行處理、存儲、查詢，并提供了功能豐富的 Web 平臺，可以對數據進行可視化展示和交互式分析。
• Apache IoTDB：專為物聯網打造的分布式時序數據庫，數據按列存儲，具有優秀的寫入性能和豐富的數據分析功能，能夠有效地處理亂序數據。
• TDengine：專為物聯網場景設計和優化的分布式時序數據庫，數據按列存儲，具有極致的寫入性能和豐富的查詢功能，同時提供緩存、流處理、消息隊列等大數據平臺常用功能。其官網提到的不到10MB 的安裝包以及 10 倍的性能提升，確實非常吸引人。
• ClickHouse：性能強勁的 OLAP 數據庫，數據按列存儲，數據壓縮比極高，具有很高的寫入吞吐和極致的查詢性能，同時提供了豐富的數據處理函數，便于對數據進行各種分析。

基于站端本地化部署需要輕量級資源占用出發，我們首先排除了 OpenTSDB 和 Apache IoTDB，OpenTSDB 基于 HBase，比較重，而 Apache IoTDB 在資源占用方面對邊緣輕量級設備也不算友好；ClickHouse 優勢是單表快，其他方面偏弱，包括 join、管理運維都比較復雜，也放棄了。

研發團隊最終圈定在 InfluxDB 和 TDengine 中測試選擇。

三、初步對比測試

技術團隊實際對比測試了 InfluxDB 和 TDengine。

先來看 InfluxDB 的測試情況。

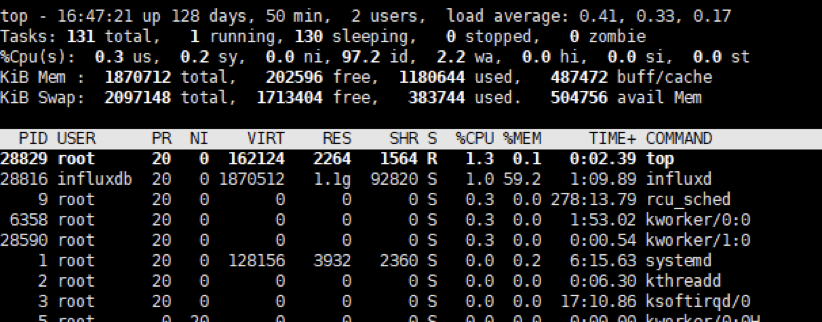

InfluxDB 的安裝包大小為 60.2 MB，運行之后資源占用如下圖所示：

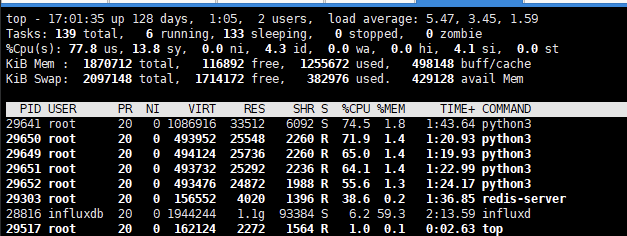

開啟測試場站數據接入，當前時刻，每分鐘寫入字段數小于 3000，此時資源消耗情況如下圖所示，當前 InfluxDB 消耗 CPU 有所上升，內存資源變化不大。

通過如下命令測試查詢功能：

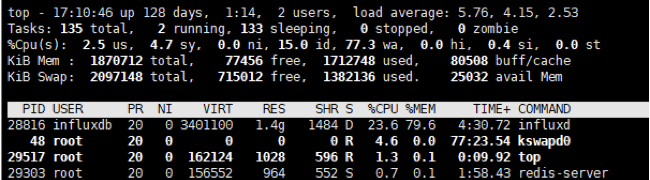

資源消耗情況如下圖所示：

同時，當前查詢會被卡住，所以沒有結果?？梢?jiàn)，在當前資源配置條件下，InfluxDB 私有化部署資源消耗較高，若同時啟用本地應用服務（SmartOPS），則無法提供所需功能。

再來看 TDengine 的測試情況。

我們使用的是 TDengine 2.1.6.0 版本。查看安裝包 TDengine-server-2.1.6.0-beta-Linux-x64.rpm 的大小，發現只有 9.42 MB。后端開發人員將其部署到了測試節點上。

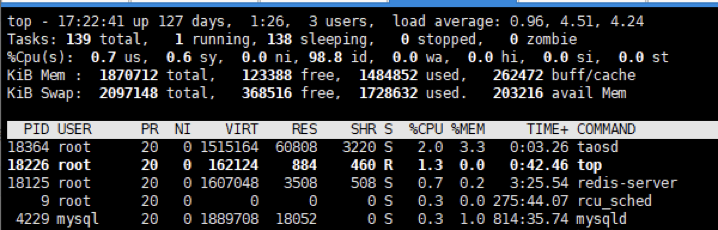

剛部署時的資源消耗如下：

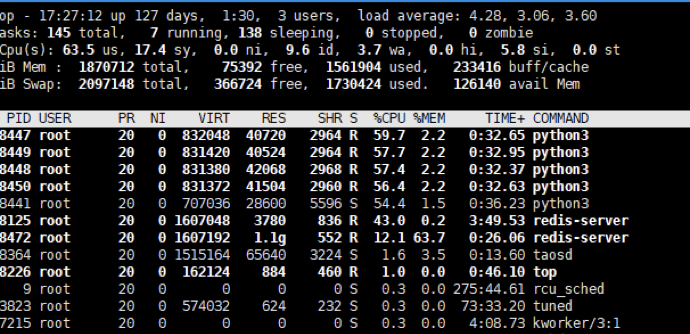

模擬某場站數據接入時，資源消耗如下：

然后測試查詢功能，在同樣條件下，TDengine 出現 CPU 上的短時小幅上升，同時毫秒級獲取到了查詢返回結果。

從上述的初步測試中可以發現，在本地化部署服務器資源受限的情況下，相比于 InfluxDB，TDengine 在站端系統的應用上，性能具有明顯的優勢。TDengine 能較好地應對場站端低配服務器的資源限制問題。對于大批量應用的儲能場景，提供了高性?xún)r(jià)比的解決方案。

TDengine 針對物聯網應用的場景特點，比如數據極少有更新或刪除操作，無需傳統數據庫的事務處理，相對互聯網應用寫多讀少等，又通過“一個數據采集點一張表”和“超級表”的概念，簡化了數據存儲結構，這些優化確實非常適合我們的方案。另外通過一些預計算功能，提高了聚合查詢效率，完全滿足我們站端資源有限情況下儲能場景的需求。

于是我們就嘗試在系統中落地了 TDengine。

四、TDengine 數據模型設計

儲能場站設備返回的數據格式基本固定，一個時間戳一個值。所以我們?yōu)橐粋€(gè)場站構建了一張超級表。子表是根據點位的信息，一個點位一張子表，用于區分不同的設備采集的信息。結合業務需求，標簽定為 5 個：點的標識，場站 id，子站 id，單元 id 和設備 id。

超級表建表語句為：

create table ops (ts TIMESTAMP,value FLOAT) TAGS (name NCHAR(10),sid NCHAR(20),sub NCHAR(10),unit NCHAR(10),dev NCHAR(20))

子表建表語句為：

CREATE TABLE escngxsh02_g01_e03h01_c1 USING ops TAGS ("C1","ESCNGXSH02","G01","E03","E03H01")

在使用 InfluxDB 一周以后，使用 SQL 語句

select * from ops WHERE ts>1629450000000 and ts<1629463600000 limit 2;

來執行查詢，內存使用率達到了 80%，并且過了十分鐘也沒出來結果，所以已經完全不適合業務使用。 而在使用了 TDengine 近1個月后，使用相同的 SQL 語句，查詢只需要 0.2 秒。表現非常優異。

五、TDengine 的使用情況

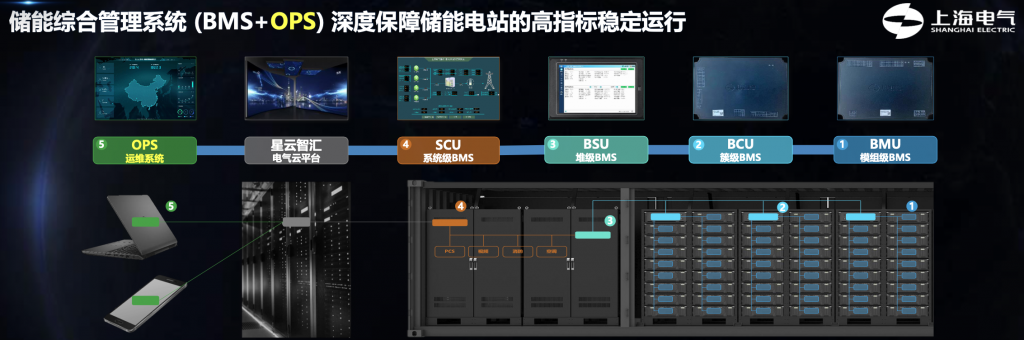

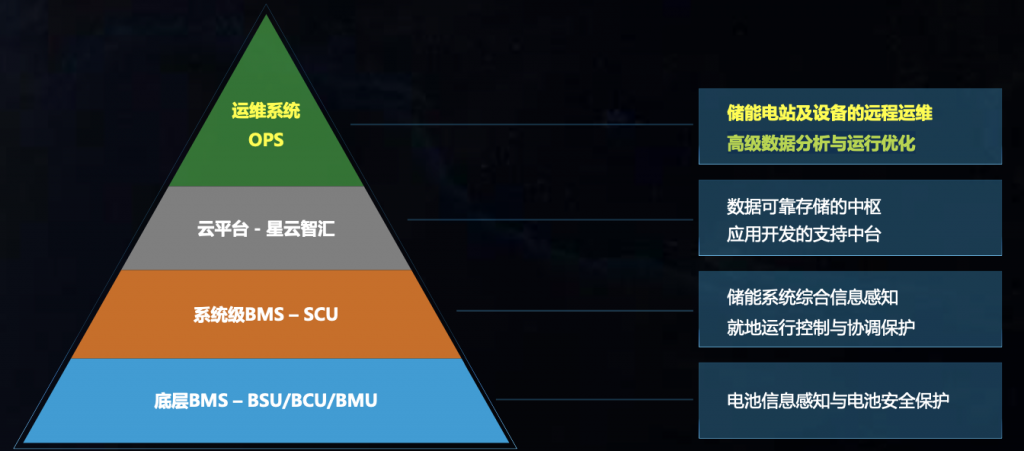

目前技術團隊已采用 TDengine 作為 SCU（Station Control Unit） 架構的核心時序數據庫，實現儲能系統綜合信息感知、就地運行控制與協調保護功能；同時支持儲能電站及設備的遠程運維，實現高級數據分析與運行優化，全方面守護儲能電站的安全。

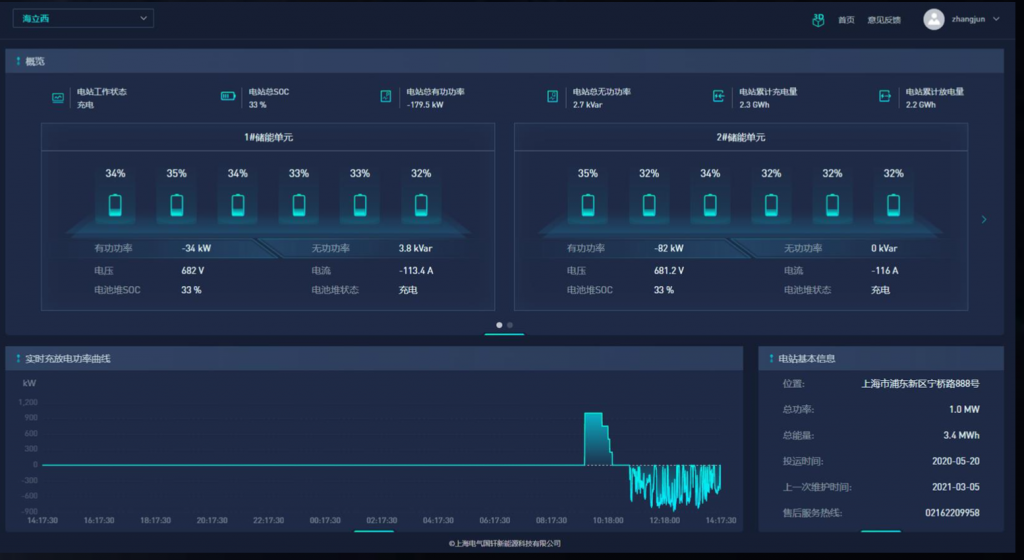

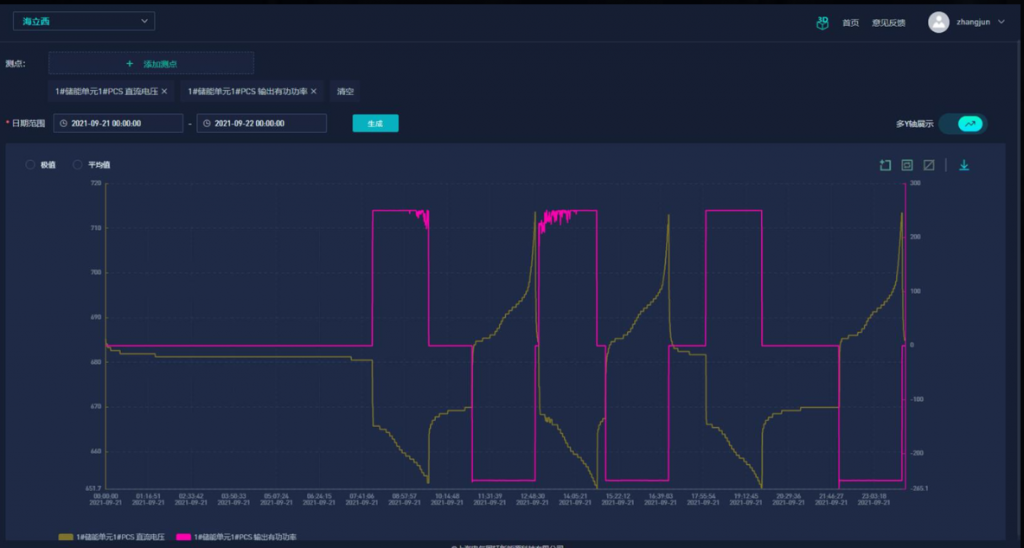

TDengine 高性能的寫入和聚合查詢功能，能夠毫秒級響應電站運行信息監視。

在壓縮方面，TDengine 也表現得很優秀。在采集點數量相同的情況下，在使用 TDengine 之前，我們使用的是 InfluxDB，1 天的數據量大概是 200 多 MB，而使用了 TDengine 后，1 天的數據居然不到 70 MB，是 InfluxDB 的 1/3。

我們還將在后續項目中，繼續拓展其分布式集群應用，構建儲能電站運行情況的數字化檔案，結合開發的分析算法、預測算法、數據挖掘技術，實現電站穩定性分析、效率和損耗分析、故障預測、壽命預測、性能短板定位以及熱管理分析等高級分析和診斷功能。
