寧德新能源（ATL）是全球領先的消費鋰電池制造商，其智能制造車間擁有超1萬臺生產設備、100萬+數據采集點位，每分鐘產生超 1000 萬條時序數據。面對海量工業設備數據的實時處理挑戰，團隊在深入評估了時序數據庫 InfluxDB 與 TDengine 后，最終選擇 TDengine 構建新一代數據平臺。該方案不僅實現數據寫入速度提升 3 倍、存儲成本降低 70%，還將集群規模從原方案的 50 臺服務器大幅精簡至 10 臺，有效支撐毫秒級異常檢測與設備健康度分析，為預測性維護提供穩定、高效的實時數據支撐。本文將詳細解析這一技術架構的設計思路、實施路徑及其在智能制造中的實際成效。

隨著寧德新能源數字化轉型的持續深入，企業對生產過程中設備運行狀態、環境參數等數據的實時洞察與精細化管控提出了更高要求。在構建設備健康度（PHM）、產品質量預警、單工序閉環控制等關鍵應用時，也暴露出數據采集量大、配置靈活性要求高、實時計算能力強依賴等一系列挑戰。主要表現為：

• 海量數據存儲與處理壓力

生產線數千臺設備每秒生成數萬條數據，傳統關系型數據庫面臨寫入延遲高、存儲成本激增的瓶頸。

• 實時分析能力不足

質量檢測與設備健康狀態需秒級響應，原有系統無法滿足實時告警與可視化需求。

• 多源異構數據整合困難

生產數據、環境數據、供應鏈數據分散在多個系統中，難以實現統一分析。

選型與技術對比

針對在實際業務中遇到的問題，我們智能控制組對多款時序數據庫進行了深入評估對比。綜合系統穩定性、讀寫性能、軟硬件總體成本、開發友好性以及運維便捷性等多個維度后，最終選擇了 TDengine 作為平臺方案。

TDengine 在數據壓縮率、寫入速度、分析效率和分布式架構等關鍵能力上表現出顯著優勢，不僅在當前場景下全面領先于其他方案，也具備良好的擴展性，可支持更多未來功能與應用場景，助力企業加快開發進度與業務落地。

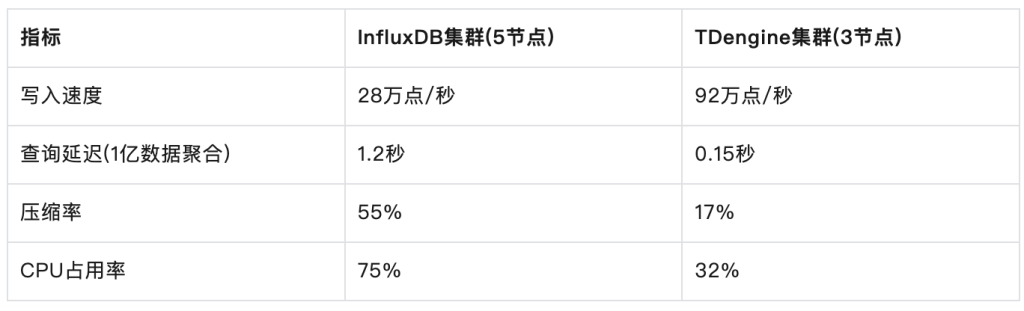

測試結果顯示，TDengine 在關鍵指標上全面領先，且硬件成本僅為 InfluxDB 的 40%。

落地實踐

在智能制造體系中，寧德新能源廣泛融合了工業物聯網、PLC、傳感器、機器視覺及 AI 等先進技術，構建起高度自動化的生產流程，實現對生產過程的數據實時監控與質量控制。

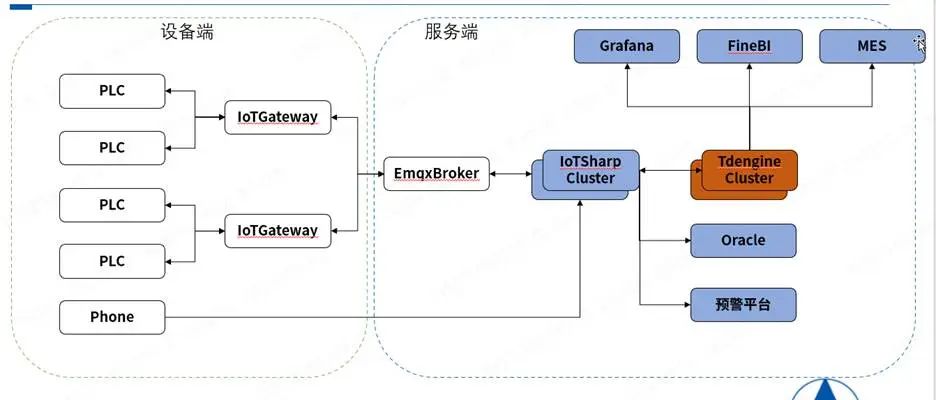

各類設備產生的 PLC 數據需通過特定協議進行采集，由 IoT Gateway（物聯網網關）完成協議轉換后，經由 Broker 傳輸至物聯網基礎平臺集群。平臺集群再將數據分別寫入 TDengine 時序數據庫、Oracle 數據庫及預警平臺。

其中，TDengine 強大的時序數據存儲能力，使得設備采集的全部數據得以實時落庫，為 MES 系統提供了穩定可靠的數據支撐。同時，借助 Grafana 與帆軟 BI，相關數據也可被直觀地可視化分析與展示，大幅提升了生產運維的效率與智能化水平。

• 在數據采集過程中，系統支持按需動態增減配置，以 PLC 為單位進行管理。每個 PLC 內的采集點位可根據業務部門的實際需求靈活調整。整體系統架構如下：

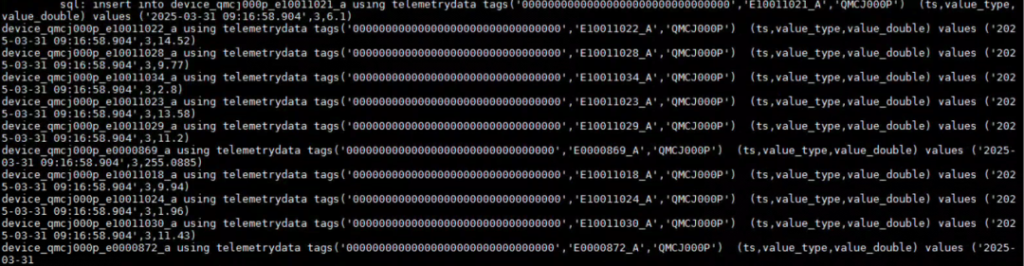

• 在 TDengine 中，我們采用了動態建表策略：無需預先創建子表，系統在寫入數據時會自動為每個設備生成對應的獨立子表，實現了數據接入的即插即用，極大提升了部署效率與靈活性。

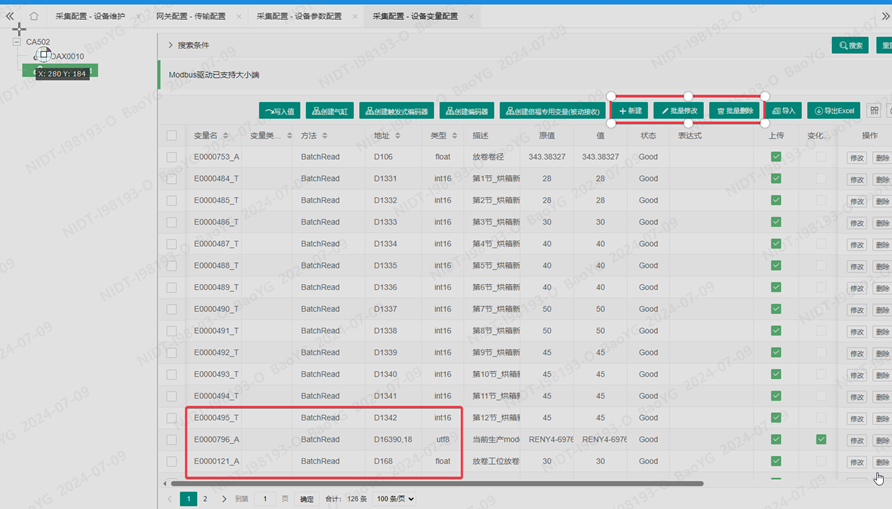

• 采集點位支持動態新增、修改和刪除。當前系統設計采用統一的超級表架構，以“設備名+參數名”作為唯一的子表維度。當新增參數時，系統會自動創建對應的子表，實現數據結構的靈活擴展與高效管理。

落地效果

目前，項目的生產系統集群運行的是 TDengine 3.3.2.12 版本，采用 3 節點部署，每臺服務器配置為 96 核 CPU(s)、192GB 內存及 2 塊 7.6TB SSD，主要用于數據的高并發寫入與實時查詢。

UAT 系統集群則運行 3.3.4.7 版本，同樣為 3 節點部署，每臺服務器配置為 64 核 CPU(s) 和 128GB 內存。通過 taosX 工具從生產系統同步數據，主要用于歷史數據的存儲與分析查詢。

當前生產系統已支撐智能制造車間超 1 萬臺設備、超過 100 萬個采集點的數據寫入與存儲。我們采用 C# 語言開發程序，執行 insert 語句，將物聯網基礎平臺采集到的數據高效寫入 TDengine 數據庫中。

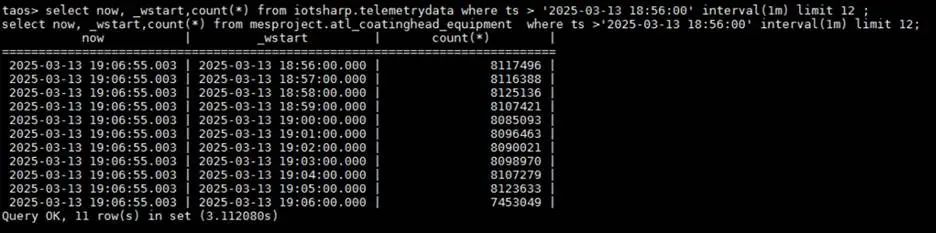

每分鐘寫入在 800 萬條以上，高峰時段會到 1000 萬條以上。

生產系統中的數據在寫入后，會通過 TDengine 自帶的 taosx 工具自動同步至 UAT 集群。生產系統保留最近 30 天的數據，滿足實時和近期查詢需求；30 天以上的歷史數據則僅保存在 UAT 系統中，用于支持業務對歷史數據的查詢與分析。此策略不僅有效降低了存儲成本，也顯著減輕了生產系統的查詢負載。

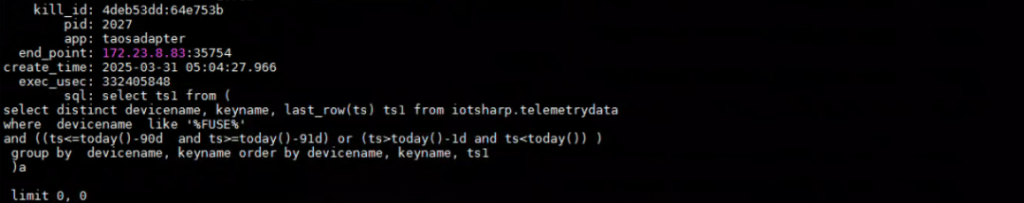

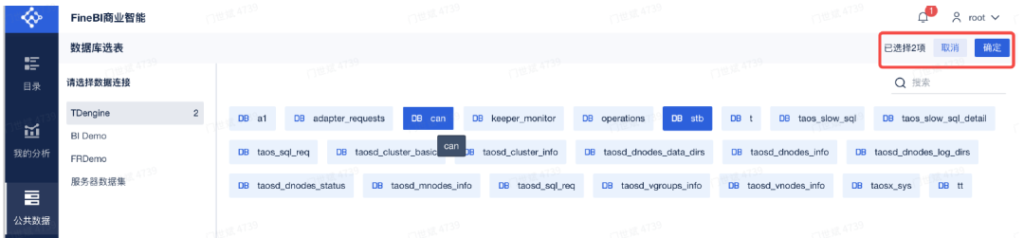

業務人員可使用 Python 語言自行開發應用，通過 SQL 查詢?cè)L問 TDengine；同時也支持使用帆軟 BI 通過 JDBC 驅動連接 TDengine，實現數據的可視化分析與展示。

業務價值

寧德新能源作為鋰電池行業的領軍企業，生產過程中廣泛依賴傳感器與智能設備，實時采集溫度、電壓、電流等關鍵參數，因此時序數據庫在其生產監控、質量控制、設備維護、研發支持及能源管理等環節中發揮著至關重要的作用，能夠顯著助力生產效率與產品質量的提升。

為構建覆蓋全廠區的數據中樞，其選擇 TDengine 作為核心時序數據平臺，全面實現以下能力升級：

• 分布式架構，支撐高并發寫入：TDengine 采用列式存儲與“一個設備一張表”的創新模型，輕松承載每秒百萬級數據點的寫入，寫入性能相較原有 InfluxDB 集群提升近兩倍。
• 高效壓縮，降低存儲成本：依托專為時序數據設計的壓縮算法，存儲空間占用降至 InfluxDB 的三分之一，支持長期歷史數據保留與工藝回溯。
• 多源數據融合，支持標準 SQL：通過 TDengine 的 Schemaless 寫入能力，實現設備日志與 MES 系統數據的融合接入，配合標準 SQL 實現跨系統的靈活分析。

“TDengine 幫助我們解決了海量時序數據處理的燃眉之急。其高性能與低資源占用的優勢，讓我們?cè)诒Ｕ蠘I(yè)務連續性的同時，實現了數據驅動的智能制造升級。” ——ATL 智能制造中心技術總監

在實際應用中，TDengine 實時監控超 10,000 臺設備的振動、電流等關鍵指標，預測性維護準確率提升至 95%，為生產穩定與設備健康提供堅實保障。

結語

寧德新能源正計劃進一步拓展 TDengine 在數字孿生、AI 質檢等核心場景中的應用，打造鋰電行業的工業互聯網標桿平臺，持續引領新能源產業的技術創新。未來規劃包括：

• 將 TDengine 部署擴展至全球 5 個生產基地，實現統一的數據平臺架構；
• 集成 AI 框架，實現毫秒級工藝參數調優，推動制造過程智能化升級；
• 構建 TB 級時序數據沙箱，供研發團隊進行建模、驗證與算法訓練，釋放數據潛能。

我們期待 TDengine 持續增強功能能力，支持更多應用場景，并進一步提升 AI 算法的集成能力，助力我們加速開發進程，提升實際業務成效。

作者 | 寧德新能源智能控制組

關于寧德新能源

寧德新能源科技有限公司（ATL）成立于 1999 年，是一家專注于鋰離子電池研發、生產與銷售的高科技企業。作為全球領先的鋰電池設計與制造商，寧德新能源深耕 ICT 消費領域，其電池方案廣泛應用于智能手機、無人機、筆記本電腦等眾多消費電子產品，贏得了行業內廣泛認可。
