小T導讀：隨著知輪智慧輪胎系統的不斷升級迭代，數據規模也在不斷增長，內外部人員對智慧系統整體業務響應速度和穩定性要求變得更高。為了滿足這一需求，該項目團隊決定應用 TDengine 替換原有的 Elasticsearch 檢索分析引擎，本文就 TDengine 的應用情況、改造效果等進行了全面分析，給到大家參考。

知輪（杭州）科技有限公司隸屬于中策橡膠集團，是一家專注為商用車客戶提供輪胎數字化解決方案以及輪胎新零售、移動救援的互聯網科技公司。我們以輪胎為核心，致力于幫助用戶在車輛行駛過程中更好地應對輪胎購買和使用、輪胎故障救援以及輪胎安全預警等三個關鍵場景下的一系列問題。

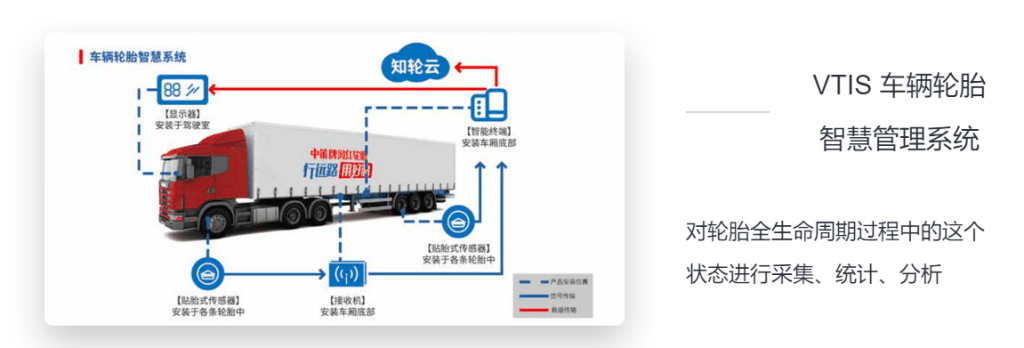

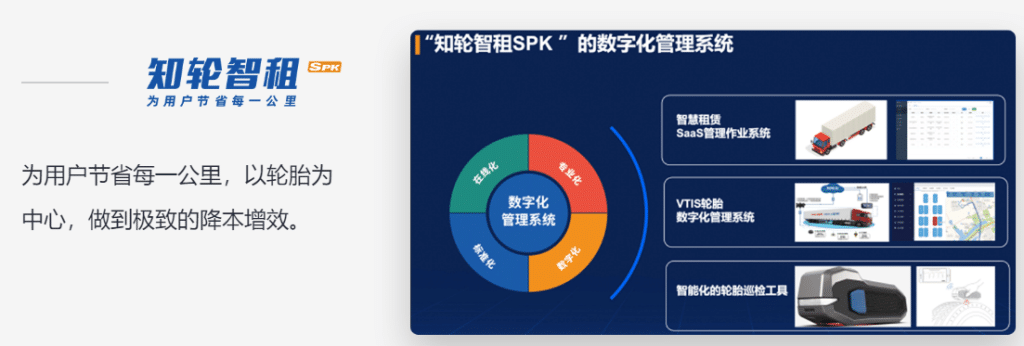

以下是知輪科技三大服務場景：

項目選型背景

知輪智慧輪胎系統（簡稱 VTIS 系統）經過近年的不斷升級迭代，數據規模不斷增長。特別是最近兩年，隨著知輪智租系統車輛和某國內快遞車隊全國快遞車輛等相關系統的接入，外部客戶和內部人員對智慧系統整體業務響應延遲變得更為敏感，對系統穩定性的要求也變得更高。

而知輪 VTIS 系統先前采用的是 Elasticsearch 檢索分析引擎，其無論在產品選型、應用場景還是開發迭代效率方面，都無法滿足數據量不斷增加的需求?？紤]到數據特點和處理需求，我們決定選擇更專業的物聯網和車聯網時序數據庫（Time Series Database）來滿足系統的要求。

通過各類選型調研后，最終我們選擇應用 TDengine 作為 VTIS 系統的時序數據庫。主要有以下幾方面的考量：

• 業務適配性：TDengine 符合 VTIS 系統物聯網 + 車聯網特性。
• 運維成本：TDengine Enterprise（企業版）由濤思數據提供 24 小時專人運維服務，運維成本顯著降低。
• 數據壓縮率：時序列式存儲促成了 TDengine 超高的數據壓縮比，結合數據重整功能，實測數據相比 Elasticsearch 數據壓縮比超過 1:10，為企業節省了更多的服務器磁盤費用。
• 讀寫性能優異：對于時序數據來說 TDengine 的寫入性能極高，實測 3 節點高效云盤寫入速度可達 30W 測點每秒。數據讀取性能也表現的很優異，針對相同時序數據量，其讀取速率 10 倍于原有的 Elasticsearch 引擎。
• TDengine 具有低服務器資源占用率、高可用性和穩定性的特點。它支持用戶自定義函數（UDF）算法集成，并提供各類數學算法的支持。
• 冷熱分離：TDengine 提供多級存儲，對歷史數據可全自動遷移低頻低價存儲介質中進行存儲，降低企業數據存儲費用。
• 車企接入率高：針對公司所屬行業合作對接情況，結合濤思數據官網各類落地案例，TDengine 在快遞物流行業、物聯網行業均有較高接入率，能夠為公司后續商業發展提供更友好的數據支持。

業務架構 & 經驗分享

目前該項目上使用的是 TDengine 3.1.1.11 企業版的 3 節點集群，單臺配置為 16 核 CPU + 64GB 內存 + 3TB 高效云盤。數據整體流向架構圖（簡化）如下所示：

以車輛實時胎溫胎壓數據采集為例。邊緣網關一般會每隔一定時間（秒級）采集胎溫胎壓數據，其中包括胎溫、胎壓、漏氣情況等數據，通過邊緣計算進行首次數據整合、比對預警閾值后，網關一般情況下以 3 分鐘（報警時秒級）間隔通過 TCP 鏈接 + 私有協議將數據發送至 VTIS 云平臺 Netty 網關。

實時流數據經 VTIS Netty 網關服務后依次執行數據解碼、流數據實時分析、預警推送、數據整合等步驟后批量寫入 TDengine 中。需要注意的是，TDengine 寫入需保持單子表順序?qū)懭氲囊?guī)則，因此寫入前的數據順序重整很有必要，這可以減少數據空洞的產生。

基于 TDengine 一個設備采集點一張子表的建模思路，在濤思數據交付團隊協助下，我們建立了車輛胎溫胎壓數據的庫表結構大致如下（簡化）：

列設計-采集量：

列設計-狀態量：

標簽設計：

上述數據保存時間為 180 天，數據文件切分跨度 1 天，由于單車輛存在多輪位同時刻胎溫胎壓數據，我們便以時間戳后六位對數據進行區分。此外，通過 TDengine 提供的各類原有函數配合用戶自定義函數，我們編寫了基于時序的算法配合實時流計算（如即時態勢溫度感知），以此提高預警效率和及時性，減少誤報情況的發生。

運行情況 & 改造效果

項目上線后穩定運行至今，資源占用率平穩。對比原有的 Elasticsearch，TDengine 存儲時序數據存在明顯的優勢，主要表現在如下幾點：

• 磁盤占用

Elasticsearch：基于 Lucene 內部以 JSON 格式存儲，數據壓縮率低，磁盤占用率高；

TDengine：時序列式存儲，同一設備隨時間數據變化不大，壓縮率極高，相比 Elasticsearch 有 10 倍左右的壓縮比，磁盤占用率低。

• 內存占用（單節點內存配置皆為 64GB）

Elasticsearch：內存占用量 4 個節點皆在 54GB 以上；

TDengine：內存占用量 3 個節點皆僅在 4GB 左右。

此外，TDengine 還具有如下優點：

• 數據讀寫性能強大：對于時序數據的順序?qū)懭胨俾蕵O快 ，時間范圍查詢效率極高。
• 復雜時序運算：通過 TDengine 的 UDF（用戶自定函數）功能，方便 VTIS 系統后續進行時序態勢胎溫實時流計算和其他復雜時序數據的實時計算。復雜運算不影響整體集群穩定性和時延。
• 數據訂閱服務：利用 TDengine 的數據訂閱功能，將數據實時導入阿里云 MaxCompute 大數據倉庫，實現近實時的數據可視化分析和模型建立。

第三方平臺可以利用 TDengine 的數據訂閱功能實現數據便捷流轉，便于知輪科技與各家快遞物流、車企、公交集團等進行數據對接。未來希望 TDengine 能增加更多便于運維的功能，比如無阻塞的數據重整、數據慢查詢隔離池等。

可視化與未來

在車輛胎溫胎壓監控領域的可視化中，展示信息的完整性、實時性、可交互性和靈活性至關重要。TDengine 提供高效的查詢能力和簡單易用的 SQL 語句，能輕松實現這些需求。通過網頁展示工具調用 TDengine 的 SQL，我們成功創建了展示各類車輛預警事件的主看板，為車隊集團的運營決策提供重要支持。

以上是 TDengine 3.0 在輪胎智能預警領域的應用案例，類似的需求也存在于快遞物流、公共交通、港口碼頭等多個輪胎應用場景中。隨著智能化的不斷演進，知輪科技的 VTIS 系統將通過采用 TDengine 在未來扮演更加重要的角色。

作者簡介：尤佳迪，知輪（杭州）科技有限公司，負責 VTIS 系統物聯網平臺業務。
