小 T 導讀：車聯網業務是中通科技配送全鏈路業務中非常重要的一環，在實際的項目需求中，需要實時查詢車輛最新位置狀態，達到車輛運營可視化管理。中智車聯服務平臺選擇了用 TDengine 來高效處理從車輛上實時采集的時序數據。

業務背景

目前，中通科技擁有一支千人規模的研發團隊，在數字信息科技研發方面以“互聯網+物流”的理念，自研的軟件系統和數字化工具已達百余個，賦能覆蓋快遞業務全場景，同時為快運、國際、云倉、優選、金融、商業等生態圈業務提供全方位的研發支持，建立起完善的互聯網產品研發體系，全場景、全鏈路的數字化、互聯化和智能化的業務地圖愈發成熟。

2021 年年底，中通快遞已完成了總部園區的實景三維模型，通過接入園區內的在線傳感器，根據現有園區各功能區的區位布局，基于此三維模型開展園區內生產規劃、調度運行和維護管理的全過程應用，從而實現園區內人、車、物在精準運行、資源優化和配置服務中的全過程精益化管理。

隨著生產設備的小型化和智能化，快遞企業也將更快地進入空間地理信息數據生產領域，有包裹流動的地方，就會有時空數據服務的需求。

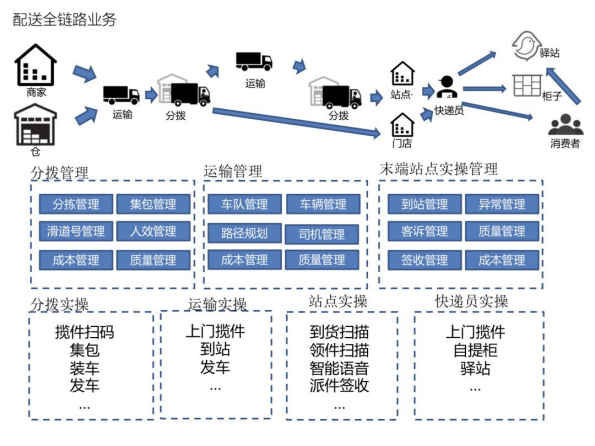

這里先給大家介紹一下配送全鏈路業務，這是指包裹從商家倉出來一直到用戶手上的這段派送履約鏈路，它包含 4 個主要的實操流程，分別是分撥實操、運輸實操、站點實操和快遞員實操。把 4 種實操管理放到三個系統里面，這三個系統分別是分撥管理、運輸管理、末端站點實操管理。具體如下圖所示。

其中車聯網業務也是非常重要的一環，通過人、車、貨、場全鏈條覆蓋的車聯網設備應用，實現物流運輸全鏈路感知。在實際的項目需求中，我們需要實時查詢車輛最新位置狀態，達到車輛運營可視化管理，也就是我們的中智車聯服務平臺。

技術選型

在上述業務過程中，我們使用了 TDengine 來完成這個目標。

在選型時，我們對比了 Prometheus 和 TDengine 這兩款很有代表性的時序數據庫（Time Series Database）。 相對而言，TDengine 的“一個設備采集點一張表”的底層設計，自帶的降采樣和窗口函數的優秀性能，都十分契合車輛網場景。其列式存儲帶來的壓縮比也更好。所以我們選擇了 TDengine。

技術架構

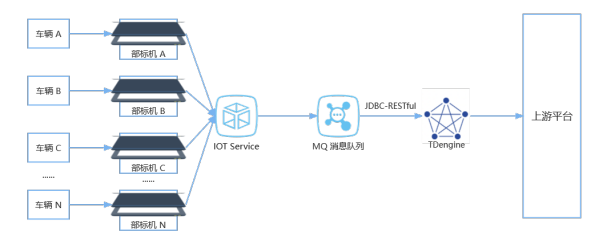

我們在每輛車上都安裝了部標機（即衛星定位汽車行駛記錄儀），來實時采集車輛的行駛速度、時間、里程以及與車輛行駛相關的其他狀態信息。采集到的數據，通過我們的 IoT service 這層應用來處理。然后數據經由 MQ （消息隊列）層由 JDBC-RESTful 的方式寫入 TDengine 集群，以供上游平臺使用，而部標機產生的其他類數據則通過別的途徑供上游平臺使用。

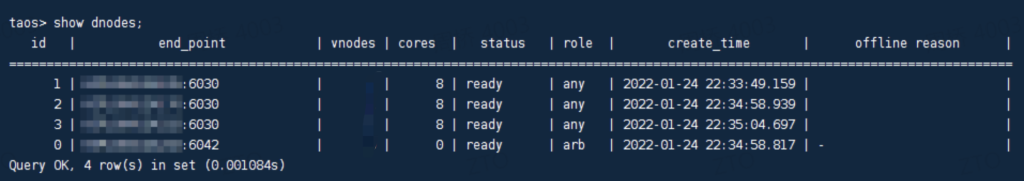

我們使用了三節點三副本的模式落地了 TDengine 集群。

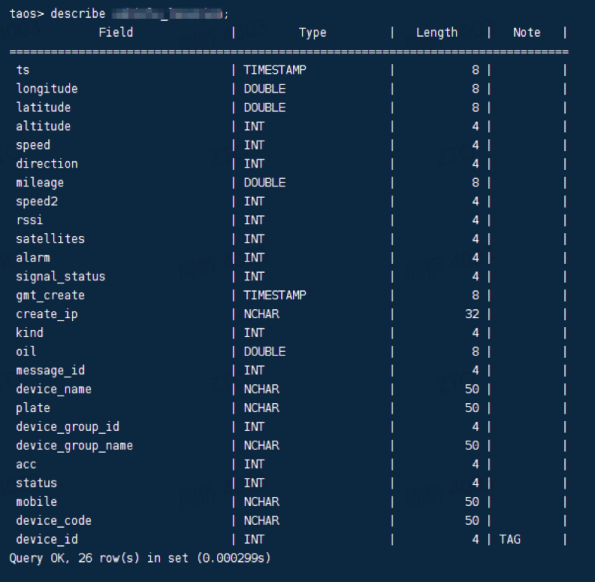

建表很簡單，我們選擇了一類數據對應一張超級表，超級表下根據車牌號劃分子表，表結構如下圖所示。目前還是項目初期，所以只接入了 700 余輛車，后續會逐步增加接入車輛。也正因為這套環境接入設備不多，寫入方面并無壓力，遠遠達不到 TDengine 的寫入極限。

具體應用

我們要通過數據的變化來實時得到車輛的很多信息，比如是否有停留、超速、緩行、離線等事件發生。有些功能可以通過 TDengine 的查詢功能實現，有些不方便實現的暫時通過應用來完成。

下面我們通過幾個例子來看看目前業務中使用比較頻繁的查詢：

1.獲取車輛的最新位置

SQL 語句如下。

select  last_row(longitude,latitude),deviceId   from ioc_gps.vehicle_location groupby deviceId  where device_id = #{deviceId}  and ts >= #{startTime} and ts <= #{endTime}

業務需要快速查詢每輛車的最新坐標，這里用到了 TDengine 提供的 last_row 函數。除了查詢單獨某輛車，經常還會根據 groupId 或者一批 deviceId 去查詢一批車輛的最新坐標。

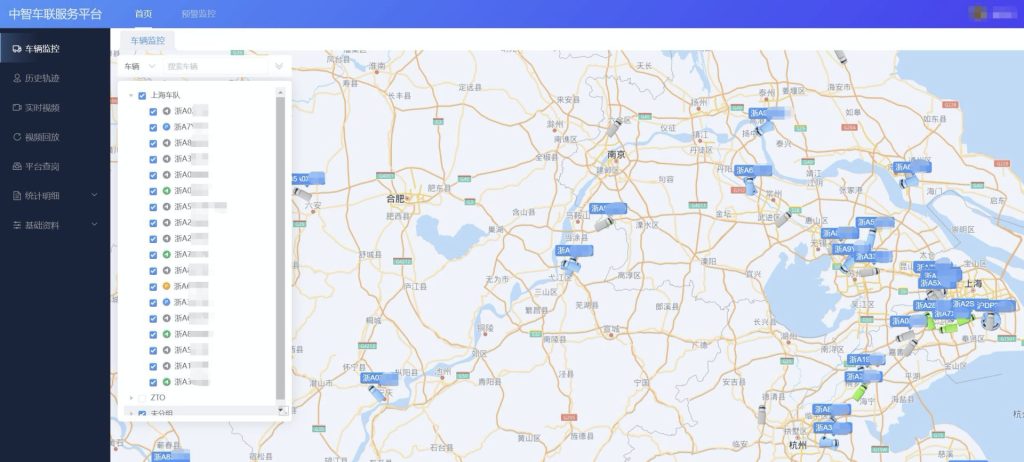

系統界面如下圖所示。

2. 車查軌跡信息查詢：

select ts,device_id as deviceId,longitude,latitude,altitude,speed as speed,direction,alarm as warnBit,status as statusBit,mobile,mileage,speed2,rssi,satellites,signal_status as signalStatus,gmt_create as gmtCreate,create_ip as createIp,kind,oil,message_id as messageId,device_name as deviceName,plate,device_group_id as deviceGroupId,device_group_name as deviceGroupName,acc, device_code as deviceCode
        from ioc_gps.vehicle_location
        where device_id = #{deviceId}
          and ts >= #{startTime}
          and ts <= #{endTime}

通過指定時間范圍和具體的車牌號，就可以立刻獲得該車輛的軌跡數據并渲染出軌跡圖像。如果知道子表名的話，還可以直接查詢子表，這樣會減少超級表中對于標簽的檢索。

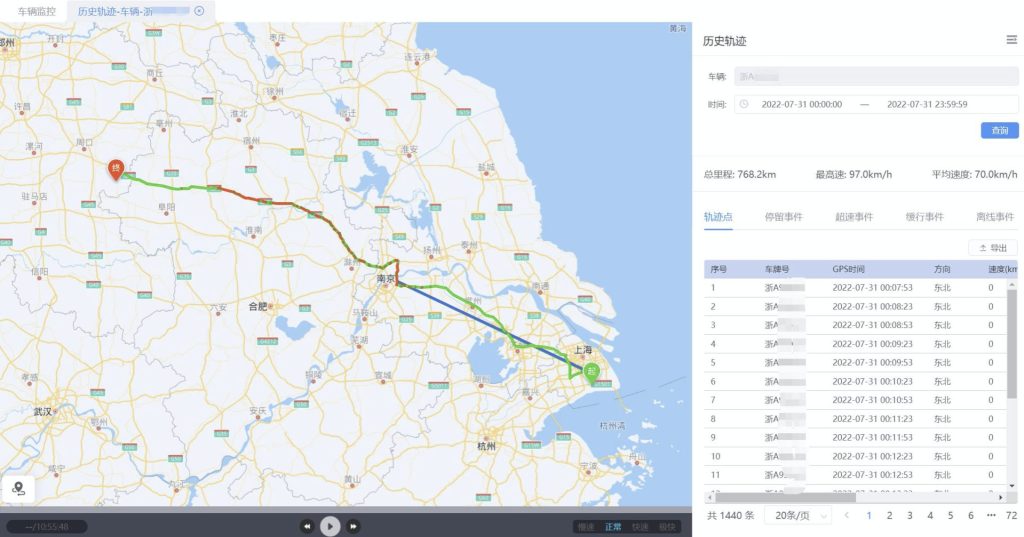

系統界面如下圖所示。

未來規劃

通過項目初期的表現，可以知道 TDengine 能夠輕松滿足我們的業務需求。未來我們還有其他的使用規劃，比如在我們的表字段中，有個 ACC 字段，1 表示點火，0 表示熄火，要求能夠計算點火駕駛行程，由于 TDengine 當前還沒有直接支持 GIS 計算，暫時不能通過坐標算出直線距離（當前所用的 TDengine 2.0 版本可能需要使用自定義的 UDF 實現），但是應該可以通過狀態窗口+加權平均速度+開火時間算出車輛每次點火的駕駛路程，就想這樣：

select time*speed from (select elapsed(ts,1s)as time,twa(speed) as speed,acc from t1 state_window(acc)) where acc =1  ;

而每次 ACC 開火熄火的起始點和結束點信息，可以通過 state_window 配合 first/last 函數來實現，比如：

select last(*),first(*) from t2 state_window(charge);

除此之外，我們也需要電子圍欄計算，需要快速計算新軌跡點是否進入某電子圍欄之中，或者需要快速計算（1s 內）位于某行政區劃（省份/城市）邊界內的所有車輛的數量。這類查詢都需要等 TDengine 繼續完善才能實現。

后續我們接入的車輛會達到幾萬輛，對于部標機產生的相關時序數據的使用也會越來越多。期待 TDengine 可以繼續為車聯網場景下的查詢提供更為多樣性的支持，產品越來越好。
