Thingsboard 中“設備配置”和“設備”的關系是一對多的關系，通過設備配置為每個設備設置不同的配置，每個設備都會有一個與其關聯的設備配置文件。等等，這不就是TDengine 中超級表的概念：

超級表是一種特殊的表結構，用于代表一類具有相同數據模式的數據采集點。一個超級表有多個子表，一個子表只能隸屬于一個超級表。

因此，將兩者有機結合起來：TDengine 中創建超級表作為“設備配置”，Thingsboard 中添加設備則自動在TDengine 中創建子表，偉大的設計殊途同歸。

靈魂的碰撞

安裝部署

安裝過程可以直接參考官方安裝教程：https://thingsboard.io/docs/user-guide/install/ubuntu/

但是有兩點需要注意：

• 請點擊這里，聯系我們獲取適配版本。
• 配置文件增加 TDengine 相關連接配置：

# spring.tdengine
export TDENGINE_URL=jdbc:TAOS-RS://127.0.0.1:6041/thingsboard
export TDENGINE_USERNAME=root
export TDENGINE_PASSWORD=taosdata
export TDENGINE_STR_LEN=1024
export TDENGINE_STR_COL_MAX=65517
export TDENGINE_STR_TAG_MAX=16382

操作步驟

1. 創建“設備配置”

以一個車輛管理系統為例，需要記錄車輛的車牌號、數據上報時間、經度、緯度、車速這幾個變量。因此，我們調用接口來創建一個新的“設備配置”。

curl -X POST 'http://127.0.0.1:8080/api/deviceProfile' \
--header 'Content-Type: application/json' \
--header 'Authorization: Bearer $YOUR_JWT_TOKEN_HERE' \
--data-raw '{
    "name": "truck",
    "type": "DEFAULT",
    "image": null,
    "defaultQueueName": null,
    "transportType": "DEFAULT",
    "provisionType": "DISABLED",
    "description": "",
    "profileData": {
        "configuration": {
            "type": "DEFAULT"
        },
        "transportConfiguration": {
            "type": "DEFAULT"
        },
        "alarms": null,
        "provisionConfiguration": {
            "type": "DISABLED"
        }
    },
    "tableInfo": {
        "columns": [{"name":"longtitude","type":"double","len":10},{"name":"latitude","type":"double"},{"name":"speed","type":"float"}],
        "tags": [{"name":"license_plate_number","type":"nchar","len":8}]
    }
}'

Thingsboard 中成功創建名稱為“profileStable” 的“設備配置”：

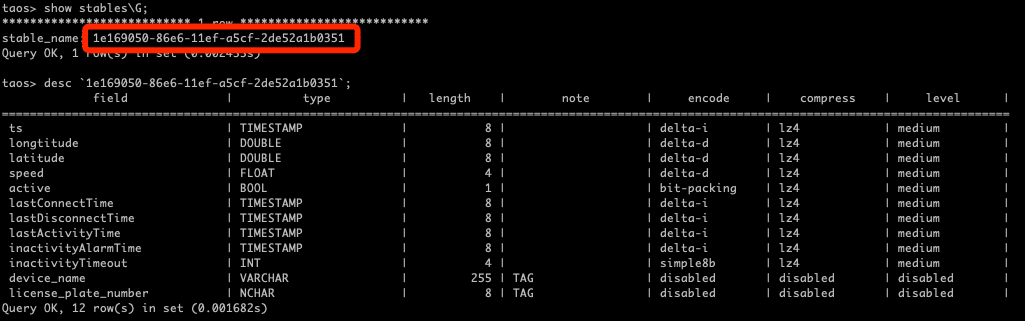

數據庫中成功創建超級表：

2. 添加新設備

選擇已有配置“profileStable”，創建新的設備。

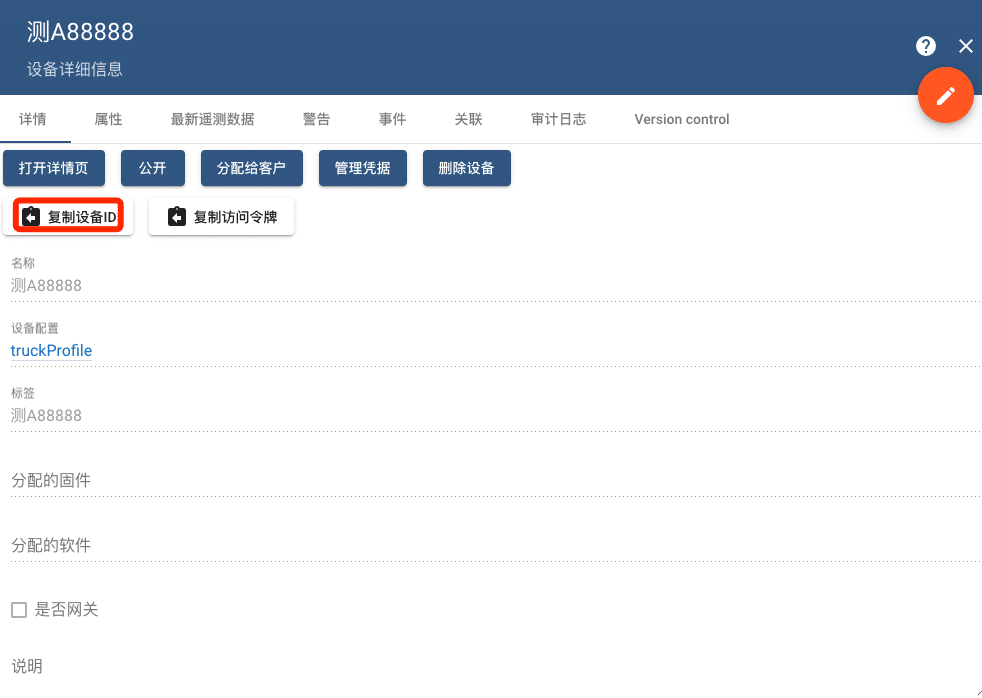

成功創建了一個名叫“測A88888″ 的設備，具體的子表名稱可以通過“復制設備ID” 查看。

3. 測試寫入數據

直接通過訪問令牌，調用接口發送數據

curl -X POST 'http://127.0.0.1:8080/api/v1/$YOU_DEVICE_TOKEN/telemetry' \
--header 'Content-Type: application/json' \
--data-raw '{"license_plate_number":"京A88888","longtitude":108.938744,"latitude":34.368150,"speed":60}'

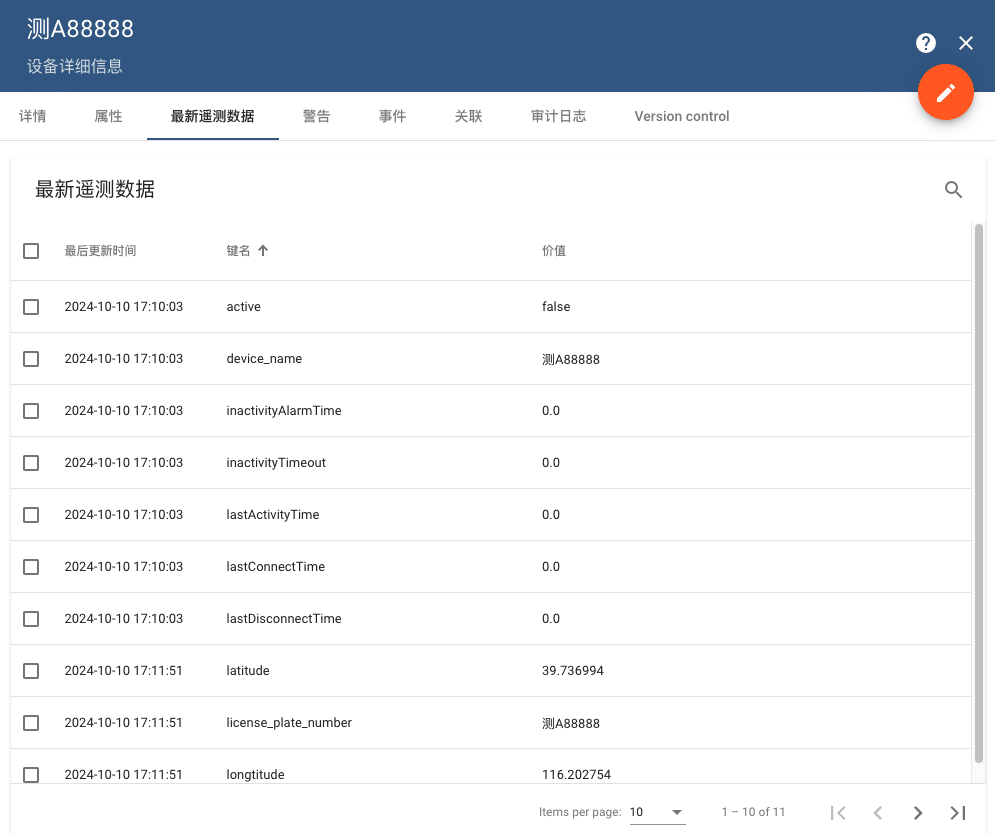

界面中更新數據

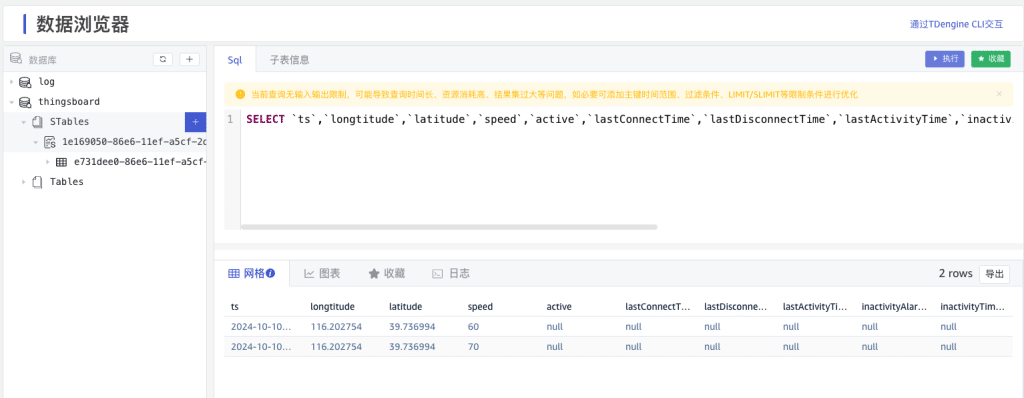

數據庫中也寫入了最新的記錄

業務展示

場景一：車輛實時定位追蹤

• 數據采集：車輛GPS定位信息每秒傳輸?shù)絋hingsboard。
• 數據存儲：在TDengine中創建表存儲定位數據。

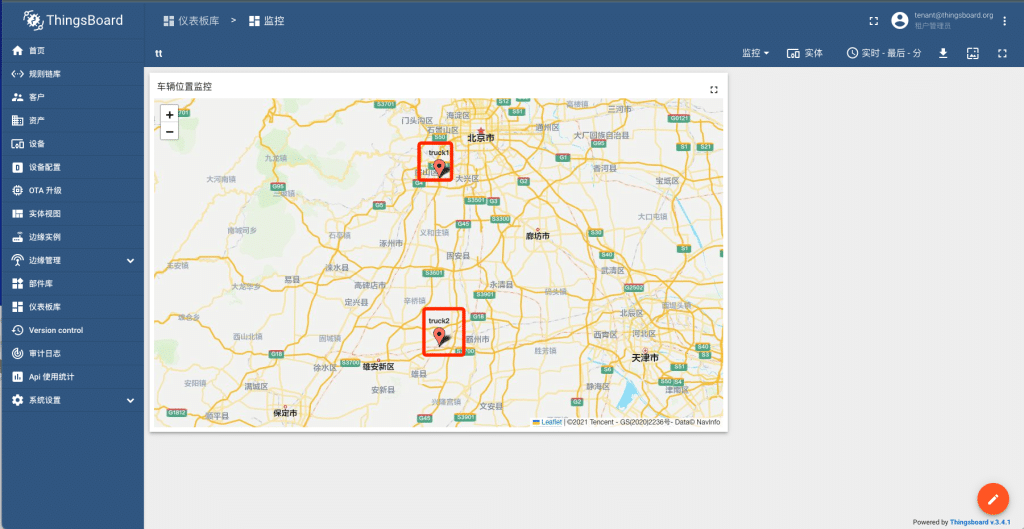

• 數據展示：在Thingsboard創建地理位置圖表，展示車輛實時位置。

場景二：車隊維護預警

按日生成車輛每日超速次數。

• 創建流計算：在TDengine 中創建流計算

create stream high_speed fill_history 1 into high_speed subtable(concat('tb_', device_name)) as
select
  _wstart as 日期,
  count(speed) as 超速次數,
  device_name as 設備名稱
from
  `1e169050-86e6-11ef-a5cf-2de52a1b0351`
where
  speed > 90 partition by device_name interval(1d);

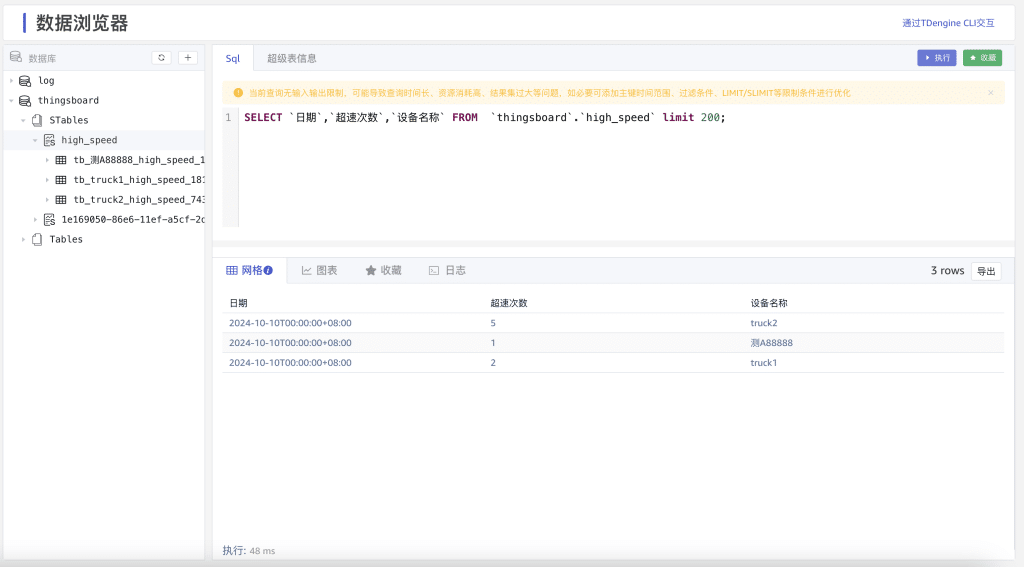

• 查看流計算結果

注：本次適配沒有修改原有前端頁面，需要調用HTTP API 來創建設備配置。感興趣的小伙伴可以完善一下，歡迎提交代碼交流。
