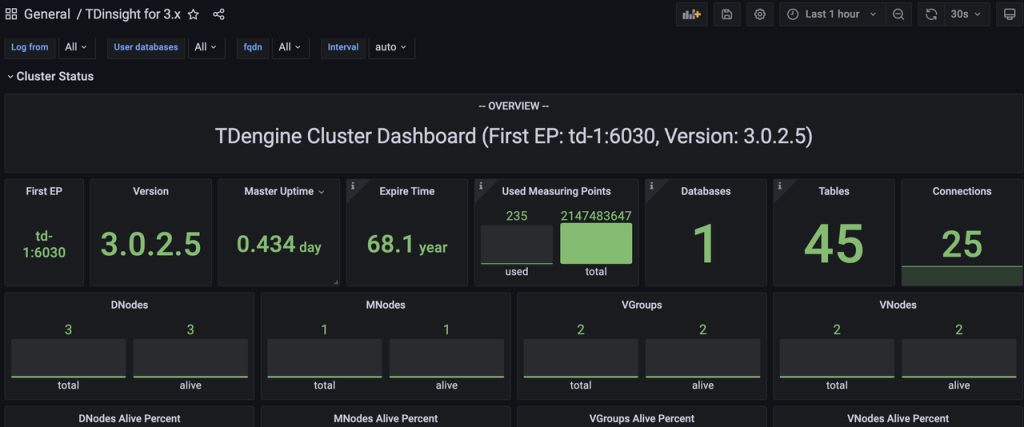

作為當前最流行的圖形化運維監控解決方案之一，Grafana 提供了一個靈活易用的界面，可以連接多種不同的數據源，包括時序數據庫（Time Series Database）、云服務、監控系統等，然后從這些數據源中提取數據并實時地將其可視化。為了給用戶打造更豐富的可視化方案，TDengine 在開源不久就提供了對 Grafana 的支持，此后也在不斷升級改造 TDengine Grafana 插件，還推出了基于 Grafana 的零依賴監控解決方案 TDinsight。本篇文章將以 tdengine-datasource 為例介紹 Grafana 插件開發。

實際上，tdengine-datasource 是 TDengine 為 Grafana 打造的 datasource 插件，它能夠從 TDengine 讀取數據，并展示到 Grafana。

開發環境準備

• Grafana
• go
• Mage：https://github.com/magefile/mage
• nodejs
• yarn

Grafana 配置

首先下載 Grafana 并解壓，修改 conf/default.ini 配置。

• 修改插件加載路徑。Grafana 插件會默認加載在 plugins = data/plugins，這里需要修改為自己插件的地址。這里通常改為插件項目下的 dist 目錄。

[paths]
plugins = /path/to/Grafana-plugins

• 修改 allow_loading_unsigned_plugins 配置，配置項的值為插件的名字，允許 Grafana 加載 unsigned 的插件。

allow_loading_unsigned_plugins = my_plugin_name

新建插件

使用 grafna-create-plugin 創建插件，然后根據提示新建插件。

$ npx @Grafana/create-plugin
? What is going to be the name of your plugin? my-plugin # 輸入插件名字
? What is the organization name of your plugin? taosdata # 輸入公司名字
? How would you describe your plugin? my testing plugin # 輸入插件描述
? What type of plugin would you like? datasource # 選擇插件類型 app or panel or datasource
? Do you want a backend part of your plugin? Yes # datasource 類型插件是否包含后端
? Do you want to add Github CI and Release workflows? Yes # 是否添加 github ci 和 release 工作流
? Do you want to add a Github workflow for automatically checking "Grafana API compatibility" on PRs? Yes # 是否添加 pr 工作流

之后 grafna-create-plugin 會在目錄創建名為 taosdata-myplugin-datasource 的插件工程。進到該目錄之后，執行 yarn install && yarn build && go mod tidy && mage -v build 即可構建插件。啟動 Grafana，在 datasource 配置頁面就可以搜到該插件，插件的前端代碼在 src 目錄，后端代碼在 pkg 目錄。

后端代碼

后端代碼需要實現 QueryDataHandler 接口和 CheckHealthHandler 接口，分別用于查詢數據和 checkHealth。

頁面查詢數據時會調用 QueryData 方法。不同的數據源，QueryData 方法實現會有差異，歸根結底，該方法的作用是從數據源查詢數據，并將數據封裝成 Data Frame。

type QueryDataHandler interface {
   QueryData(ctx context.Context, req *QueryDataRequest) (*QueryDataResponse, error)
}

Grafana 會定時調用 CheckHealth 方法，以檢測插件的健康狀態。數據源配置頁面的 Save & Test 按鈕也會調用 CheckHealth 方法來檢測配置是否正確。

type CheckHealthHandler interface {
   CheckHealth(ctx context.Context, req *CheckHealthRequest) (*CheckHealthResult, error)
}

前端代碼

grafana datasource plugin 需要有一定的前端代碼開發量，包含 datasource、數據源配置頁面和數據查詢頁面。

datasource-with-backend 插件，datasource 的前端代碼需要實現（extends）DataSourceWithBackend 接口。由于通過后端接口進行數據查詢，所以前端頁面代碼比較簡單。

datasource-backend 插件，datasource 的前端代碼需要實現（extends）DataSourceApi 接口，并至少實現 query、testDatasource 等方法。其中 query 方法用于數據查詢，testDatasource 方法用于測試數據源配置。

async query(options: DataQueryRequest<MyQuery>): Promise<DataQueryResponse>

async testDatasource()

數據源插件需要配置數據源地址、授權等信息，通常還需要配置數據查詢方式，因此需要數據源配置頁面和數據查詢頁面。

plugin.json 和 module.ts

如果是通過 grafna-create-plugin 創建的插件項目，grafna-create-plugin 會在 src 目錄下生成 plugin.json 和 module.ts 文件。其中 plugin.json 包含了插件的信息，包括插件類型、插件名字、ID 等。而 module.ts 是 grafana 插件的入口。

Grafana 和 backend plugin 通訊協議

Grafana 和 backend-plugin 是兩個進程，plugin 是 Grafana 的子進程，二者通過 gRpc 通信，plugin 作為 server 端，Grafana 作為 client 端。

其 gRpc 通信協議可參考 https://github.com/Grafana/Grafana-plugin-sdk-go/blob/master/proto/backend.proto，從協議上看，backend-plugin 提供了如下 service：

//---------------------------------------------------------
// Resource service enables HTTP-style requests over gRPC.
//---------------------------------------------------------

service Resource {
  rpc CallResource(CallResourceRequest) returns (stream CallResourceResponse);
}

//-----------------------------------------------
// Data
//-----------------------------------------------

service Data {
  rpc QueryData(QueryDataRequest) returns (QueryDataResponse);
}

//-----------------------------------------------
// Diagnostics
//-----------------------------------------------

service Diagnostics {
  rpc CheckHealth(CheckHealthRequest) returns (CheckHealthResponse);
  rpc CollectMetrics(CollectMetricsRequest) returns (CollectMetricsResponse);
}

//-----------------------------------------------------------------
// Stream -- EXPERIMENTAL and is subject to change until 8.0
//-----------------------------------------------------------------

service Stream {
  // SubscribeStream called when a user tries to subscribe to a plugin/datasource
  // managed channel path – thus plugin can check subscribe permissions and communicate
  // options with Grafana Core. When the first subscriber joins a channel, RunStream
  // will be called.
  rpc SubscribeStream(SubscribeStreamRequest) returns (SubscribeStreamResponse);

  // RunStream will be initiated by Grafana to consume a stream. RunStream will be
  // called once for the first client successfully subscribed to a channel path.
  // When Grafana detects that there are no longer any subscribers inside a channel,
  // the call will be terminated until next active subscriber appears. Call termination
  // can happen with a delay.
  rpc RunStream(RunStreamRequest) returns (stream StreamPacket);

  // PublishStream called when a user tries to publish to a plugin/datasource
  // managed channel path. Here plugin can check publish permissions and
  // modify publication data if required.
  rpc PublishStream(PublishStreamRequest) returns (PublishStreamResponse);
}

grafana backend-plugin 實現依賴 github.com/hashicorp/go-plugin 庫，go-plugin 是一個基于 gRpc 的golang 插件系統，由 HashiCorp 開發，并在業界廣泛使用，grafana backend plugin 就是基于 go-plugin 實現的。

tdengine-datasource

tdengine-datasource 是 TDengine 的 grafana 數據源插件。目前，tdengine-datasource 不完全是一個 backend-plugin，TDinsight 或 dashboard 的數據仍然是通過前端頁面直接查詢，只有后端 alerting 的查詢請求會經過后端。

ConfigEditor

在數據源配置頁面可以配置數據源的信息。添加數據源時，需要配置數據源的名字（默認為 TDengine Datasource）、TDengine 的地址、認證信息，通過 Save&test 按鈕，可以校驗 TDengine 的認證信息。

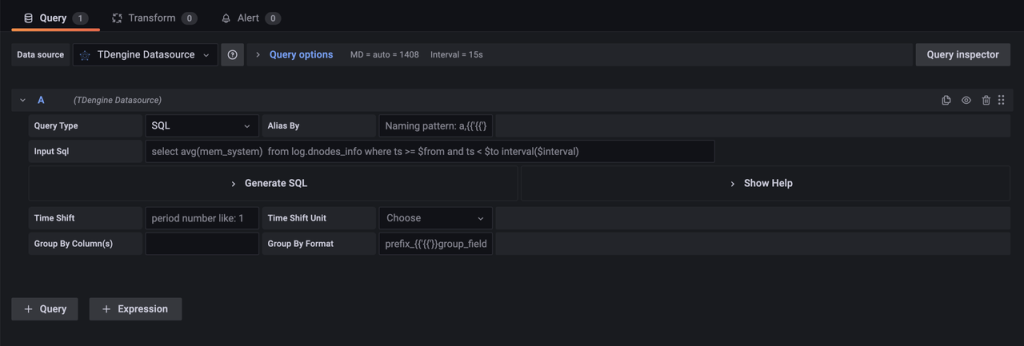

QueryEditor

在查詢配置頁面可以自定義數據查詢，包含查詢 sql、時間戳偏移配置、group by 配置等。

結語

現在你可以操作體驗了，希望本篇文章能帶給你一些幫助。更多示例可參考：

• tdengine-datasource 代碼 https://github.com/taosdata/Grafanaplugin/
• 更多 Grafana-plugin 示例 https://github.com/Grafana/Grafana-plugin-examples

如果在使用 TDengine Grafana 插件的過程中遇到任何問題，或者有新的功能建議，也歡迎在 GitHub（https://github.com/taosdata/grafanaplugin） 上和我們交流。或者添加小T vx：tdengine，和 TDengine 的技術研發人員進行直接溝通。
