泛能網能碳產業智能平臺作為新奧數能科技有限公司打造的一體化智能平臺，服務于公建、工廠、園區等場景，旨在通過物聯網、大數據與人工智能技術，實現能源設備的實時監控、運營管理與能碳分析。隨著客戶規模擴大與數據量激增，平臺面臨海量設備數據采集、高并發查詢、長期存儲及指標計算準確性等多重挑戰。平臺原先基于 OpenTSDB 的架構已無法滿足業務發展需求，尤其在數據處理及時性、準確性與資源成本方面存在明顯瓶頸。通過引入 TDengine 時序數據庫，平臺實現了從任務調度到流式計算的架構升級，數據處理性能顯著提升，計算時效性最高提升 100 倍，計算時長縮短 2-8 倍，客戶投訴率幾乎降為零，同時服務器資源從原先的十多臺物理機大幅縮減，整體運維成本顯著降低。

背景和痛點

泛能網平臺自 2018 年啟動建設以來，已服務超過 5000 家客戶，每客戶平均接入約 50 臺設備，每臺設備每分鐘采集 10-20 個數據點，系統每秒數據處理量（TPS）高達 9 萬。隨著業務擴展，以 OpenTSDB 為基礎的架構平臺在數據采集、存儲、查詢和計算方面面臨嚴峻挑戰：

• 海量數據采集與高并發寫入：設備數量龐大，采集頻率高，部分場景要求秒級甚至毫秒級上報，數據量呈指數級增長。
• 多維度實時查詢需求：客戶需按時間維度查詢最大值、最小值、平均值等統計指標，并要求查詢響應速度快。
• 長期數據存儲壓力：部分客戶要求保留 5-10 年歷史數據，對存儲空間和索引管理帶來極大壓力。
• 指標計算不準確與延遲：原有基于任務周期調度的計算方式導致日、月、年指標計算結果不一致。同時，計算延遲嚴重，影響數據及時性。

架構升級

基于上述痛點，平臺在數據庫選型中設定了明確目標：支持高并發寫入與查詢、具備高效壓縮與長期存儲能力、支持流式計算與實時處理、具備良好的擴展性與運維便利性。在對比了多款時序數據庫（Timeseries Database）后，項目初期我們選擇使用了 TDengine TSDB 2.x 的社區版本，社區版本在集群高可用、性能方面可以很好支撐業務平穩運行。但我們?cè)谑褂?2.x 社區版本中遇到幾個問題：

1. 2.x 社區版本不支持?jǐn)?shù)據刪除，但是新版本 3.x 里默認支持；
2. 2.x 社區版本 UPDATE 參數無法動態修改，新版本 3.x 默認開啟了更新數據的功能；
3. 2.x 版本已經停止維護更新，且社區版沒有專有的售后運維的支持；

基于以上幾點，為了保障未來業務穩定運行，我們決定升級到 TDengine TSDB 3.3.6.x 的企業版穩定版本。

業務架構

平臺采用“采算分離”架構，物聯網平臺負責數據采集，TDengine 時序數據庫（Timeseries Database）作為核心存儲與計算引擎，配合流式計算模塊實現實時數據處理。

• 數據采集層：通過物聯網平臺接入設備數據。
• 流式計算層：替換原有任務調度，實現實時指標計算。
• 存儲層：TDengine TSDB 集群負責測點數據與指標結果的存儲與查詢。

數據模型

平臺基于 TDengine TSDB 的超級表與子表模型進行建模：

• 測點超級表：按設備類型分類，如電能表、流量計等，每臺設備對應一個子表。
• 指標超級表：按時間維度（時、分、日、月、年）分類，每個子指標對應一個子表，記錄指標值。

遷移經驗

面對千億級歷史數據、新舊數據模型差異以及在線業務零中斷的核心要求，我們?cè)O(shè)計了一套灰度遷移與數據同步方案。整個遷移過程分為三個階段：新版本測試驗證、歷史數據遷移、灰度切換與流量遷移。全程采用漸進式灰度策略，確保業務平穩過渡。

第一階段：新版本測試驗證

我們?cè)?TDengine TSDB 3.x 企業版集群中測試驗證業務應用是否正常工作，需要升級 taosjdbc driver 版本至 TDengine TSDB 3.x。其他業務 SQL 無需修改，與 TDengine TSDB 2.x 版本保持一致。

第二階段：歷史數據遷移

歷史數據規模龐大，且需保證遷移過程中不影響線上查詢性能。我們放棄了傳統的數據導出-導入方式，而是采用 TDengine TSDB企業版工具 taosX 進行在線熱遷移。該工具支持從 TDengine TSDB 2.x 集群直接向 3.x 集群同步數據，具備斷點續傳、增量同步和一致性校驗?zāi)芰Α?/p>

具體步驟如下：

1. 全量數據同步：首先啟動全量遷移任務，將歷史數據按照時間范圍分片同步，避免單次任務負載過高。
2. 增量數據追趕：在全量遷移期間，系統持續產生新數據，我們通過 taosX 實時捕獲 TDengine TSDB 2.x 集群的增量寫入，并同步至 TDengine TSDB 3.x 集群，保持兩者數據差距在分鐘級別。
3. 數據一致性驗證：每日選取關鍵業務時段，對比兩個集群的統計指標，確保數據完整無誤。

整個遷移過程在業務低峰期執行，并通過監控平臺實時觀測源集群與目標集群的負載、延遲及錯誤率，確保系統穩定。

第三階段：灰度切換與流量遷移

數據同步完成后，我們通過可配置的路由開關逐步將客戶請求導向新集群：

1. 讀灰度策略：先選取少數非核心客戶，將其查詢請求路由至 TDengine TSDB 3.x 集群，對比返回結果與原有集群是否一致，并監控查詢延遲。
2. 雙寫并行期：在確認查詢無誤后，開啟雙寫機制——物聯網平臺同時向兩個集群寫入數據，新集群作為主查詢?cè)?，舊集群作為備份和比對基準。
3. 分批切換：按照客戶分組、地域、業務線等維度，分批次將全部查詢流量切換至新集群，每批切換后觀察業務指標與系統性能，如有異常立即回退。
4. 最終切換與降級：當全部流量穩定運行于 TDengine TSDB 3.x 集群一周后，停止向舊集群寫入數據，并逐步歸檔舊集群數據。舊集群仍保留一段時間作為應急回退保障。

通過上述分階段、灰度化的遷移方案，我們實現了千萬級測點、千億條數據的平滑遷移，全程業務無感知，客戶查詢零中斷。遷移過程中積累的模型映射腳本、驗證工具和監控方案，也為后續其他業務的數據遷移提供了重要模板。

收益總結

• 性能提升：通過這次平臺升級，指標計算的及時性得到了大幅提升。對比以往，我們的計算時效性最少提高了 4 倍，最高的時候，例如從年指標計算頻率兩天一次提高到每分鐘一次，時效性提高了 100 倍。計算時長方面，最少也縮短了兩倍，最高提升了 8 倍。

• 準確性提升：通過流式處理和層級加工的方式，我們的指標數據能夠前后一致地匹配，解決了無序數據帶來的準確性問題，客戶投訴率接近零。同時，延遲數據的處理也更加智能化，可以自動計算延遲測點的數據，并遞歸修正受影響的所有指標。對于日、月、年指標計算頻率不一致的問題，我們也做了統一處理，現在所有計算頻率統一為 15 分鐘，并使用統一的時間窗口進行計算，確保數據的準確性。
• 成本降低：原有的 OpenTSDB 架構使用十多臺物理服務器，每臺 60+ 核心，仍無法完全滿足需求。遷移至 TDengine TSDB 后，服務器數量大幅減少，資源利用率顯著提升，整體硬件與運維成本降低約 60%。服務器資源減少，運維復雜度下降。

過去與未來

從最初的選擇 OpenTSDB，到我們面臨種種挑戰，決定進行新一輪的數據庫選型，這一路走來充滿了思考與抉擇。2018 年到 2022 年，OpenTSDB 在我們私有化場景中的表現曾一度支撐著我們的系統，但隨著業務的不斷擴展，問題也接踵而至——高昂的部署成本、復雜的運維難題，讓我們不得不尋求新的解決方案。

正是在這個關鍵時刻，TDengine 走入了我們的視野。初次接觸 TDengine 時，我們帶著試探的心態，先在私有化場景中做了嘗試。出乎意料的是，它不僅幫助我們降低了部署和運維成本，還讓我們對未來充滿了信心。于是 2023 年 6 月，我們正式啟動了平臺的全面切換，將 TDengine 應用到核心生產環境。

TDengine TSDB 在泛能網平臺中的成功應用，為系統性能與運維效率帶來顯著提升。未來，團隊將持續關注 TDengine TSDB 新版本功能，進一步探索其在邊緣計算、多級存儲、實時分析等場景中的深度應用，推動平臺向更智能、更高效的方向演進。

公司簡介

新奧數能科技有限公司成立于 2018 年，隸屬于新奧集團，專注于能源行業智能化平臺研發與運營，致力于通過物聯網、大數據與人工智能技術，為客戶提供一體化的能碳管理與運維解決方案。泛能網依托新奧集團深厚的產業實踐，以泛能理念為牽引，聚焦能源數智化，圍繞 3100 萬家庭用戶、27 萬工商業客戶、260 個城市燃?xì)忭?xiàng)目積累了豐富的應用場景。

作者

龔恒星

項目背景

在寧夏新能源集控項目中，華東院為電建新能源集團打造的區域集控中心，圍繞集中監控、場站協管、資源共享、維檢支持及電力交易等方面進行建設。該中心依托集控平臺匯聚運維資源，開展專業化能力建設，通過集約化、標準化、共享化與專業化的運營模式，實現降本增效，助力下屬新能源場站安全生產與高效運維。

目前，寧夏集控中心共接入 9 個新能源場站，涵蓋風電、光伏、儲能等多種類型，總發電裝機達 1039.8MW，儲能總裝機達 100MW。數據測點經場站側篩選與邊緣處理后，約有 80 萬測點進入集控中心數據庫。

對集控中心數據庫而言，需要解決以下三大技術問題：

1. 持續寫入問題：當前有 80 萬測點持續寫入，考慮后續擴容需求，中心數據庫需要承接 ≥100萬點的持續寫入壓力；
2. 長期存儲問題：歷史數據存儲時間 ≥ 6 年；
3. 實時性問題：畫面數據實時刷新周期 1s～3s。

也就是說，我們面臨的并不是單一性能問題，而是持續寫入、長期存儲、實時應用三者并存的綜合性挑戰，這對數據庫提出了很高的要求。

選型 TDengine 的原因

集控中心的數據庫需要滿足持續寫入、長期存儲和查詢實時性的技術要求，同時還要綜合考慮成本、國產化以及技術服務支持能力。我們調研了多家數據庫競品，經過綜合對比后選擇了 TDengine TSDB。主要考慮因素有以下幾點：

1. TDengine TSDB 的讀寫性能十分優異，能夠滿足集控中心對數據持續寫入以及實時、歷史數據快速查詢的業務需求；
2. TDengine TSDB 作為一款開源產品，能夠免費下載和試用，選型初期我們?cè)谏鐓^(qū)版上進行了基礎功能和性能的測試驗證，為后續的溝通交流打下了良好基礎；
3. TDengine TSDB 作為一款開源產品，能夠免費下載和試用，選型初期我們?cè)谏鐓^(qū)版上進行了基礎功能和性能的測試驗證，為后續的溝通交流打下了良好基礎；
4. TDengine TSDB 企業版帶有完善的售后服務支持，對于追求業務穩定性的我們而言，能夠得到原廠快速、專業支持十分重要。

TDengine 實施策略

整體架構

寧夏新能源集控中心需要接入 9 個新能源場站超過 80 萬測點的數據，數據寫入 TDengine TSDB 集群的壓力約為 20 萬條/秒。結合業務分區要求，我們將集控中心安全一區與三區的數據分別存儲，同時實現一區數據向三區的實時同步。其中，一區主要支撐遠程控制系統，三區主要支撐集中監視系統以及高階分析系統。

一三區整體架構示意

數據建模

時序數據庫與傳統關系型數據庫的建模理念與方法完全不同，好的數據建模能夠使將來的業務應用做到事半功倍。

建庫策略

我們考慮了多種數據組織方式，優劣分析如下：

經過與濤思數據專家討論，我們最終確定采用按場站組織數據存儲的方式，即 1 個場站對應 1 個數據庫實例。每個數據庫默認包含 104 和 modbus 兩類數據，其他數據后期按需增加。9 個站的數據庫名稱如下：

建表策略

我們的業務要求之一，是能夠根據通道 ID、公共地址（從機地址）和信息體地址快速定位到測點，或者能夠通過這些字段實現高效表過濾。

在 TDengine TSDB 的設念中，我們業務上所說的 “測點” ，實際上對應 TDengine TSDB 中的 “子表” 概念，TDengine TSDB 將數據字段分為數據列與標簽列，并為標簽列過濾進行了特殊優化，我們只需把上述篩選字段作為超級表的標簽列，即可很方便地對測點進行條件篩選。

例如對于 st_telemetry_short_float 超級表，將常用的測點（子表）篩選條件 channel_id、 common_address、 object_address 作為 tag（標簽） 列，就能通過超級表快速篩選涉及的一張或一批子表，并執行數據查詢。

TDengine TSDB 這種針對物聯網設備的特殊建模方式，對我們進行數據建模以及后續應用提供了很多便利。

TDengine TSDB 針對這種查詢專門進行了優化，可以配置最新值緩存策略，將所有子表的最新一條非空值或最新一行記錄緩存到 cache 中，從而在查詢時獲得更快的響應速度和更好的并發支持能力。

具體來說，我們通過建庫參數 cachemodel 和 cachesize 來設置緩存策略以及緩存占用空間大小。

由于我們的業務對 last 和 last_row 都有需求，因此所有場站數據庫都開啟了緩存策略，并將 cachemodel 統一設置為 both，也就是同時緩存 last 與 last_row。

不過，緩存并不是越大越好。由于每個數據庫的子表數量和表結構都不完全相同，緩存空間需要結合實際情況進行配置：設置過大會浪費內存，設置過小則會導致緩存頻繁刷新，反而影響寫入效率并浪費系統資源。

經過持續調整，目前三區的緩存配置如下圖所示：

數據訂閱

為了實現大屏組態的實現數據刷新，我們通過訂閱方式實時獲取所關注子表數據的最新記錄。

在 TDengine TSDB 中，我們可以直接通過 SQL 語句創建帶篩選條件的 topic。業務程序只需要訂閱對應 topic，就能夠持續獲取符合條件的最新數據。

例如，我們創建 topic 的 SQL 如下：

create topic prod_djnx_zwdwse_lg_st_telemetry_short_float as select ts,`channel_id`,`object_address`, `r32` from db_solar_wz52.st_telemetry_short_float;

TDengine TSDB 的數據訂閱依賴 WAL 文件。由于數據寫入后會第一時間進入 WAL，數據訂閱能夠保障訂閱程序第一時間獲取更新的數據內容，這對于需要實時刷新的監視類應用非常關鍵。

目前，三區正在使用的 topic 一共有 29 個：

多級存儲節省存儲成本

為了節省存儲成本，我們采購了 NAS 來存儲長期歷史數據，結合 TDengine TSDB 的多級存儲功能，利用不同的存儲介質存儲不同時間段、不同訪問頻率的數據，有效降低了數據存儲成本。

NAS（Network Attached Storage，網絡附加存儲）是一種專門用于數據存儲和共享的網絡設備，它通過局域網（LAN）為多用戶或其他設備提供集中化的存儲空間。TDengine TSDB 只能支持 iSCSI 掛載方式，不支持 NFS、CIFS 等掛載方式。

在濤思服務中心專家的支持下，通過增加 NAS 設備掛載點、修改數據庫的 KEEP 參數以及 taos.cfg 配置文件操作，實現了數據的多級存儲。具體操作步驟如下：

1. 在服務器上增加 NAS 掛載點 data1；

2. 修改 KEEP 參數，修改策略為：8 個月 （240 天）之內的數據存儲在本機磁盤上，超過 240 天的數據會存儲到 NAS 上；

3. 修改 taos.cfg配置文件，指定 0 級存儲與 1 級存儲路徑。

通過上述配置，即可實現數據按照時間范圍的多級存儲。

TDengine 業務應用

全局監視系統

依托 TDengine TSDB ，全局監視系統實現了監視頁面數據實時刷新以及歷史數據查詢快速響應。

如下圖所示，在場站監視頁面，通過實時數據訂閱，監視畫面就能夠?qū)崟r(shí)獲取所有場站當前的狀態信息以及關鍵的統計信息、告警內容等。

數據分析系統

依托 TDengine TSDB 的高性能查詢能力，數據分析系統實現了大量統計指標的定期更新。

如圖所示，數據分析系統主要用于定時統計任務，會按照固定時間周期從 TDengine TSDB 中進行大量數據查詢。例如在電廠生產對標應用場景中，將各種關鍵指標與去年同期進行對比分析，計算同比，為經營分析與生產優化提供支撐。

未來展望

寧夏新能源集控中心自投入運行以來，TDengine TSDB 集群整體保持穩定運行。在集控中心成功應用 TDengine TSDB 的經驗，進一步堅定了電建新能源集團深耕新能源數字化領域的信心。后續，集團計劃將 TDengine TSDB 的應用范圍拓展至電力交易等更多業務環節，與 TDengine 攜手為新能源領域客戶創造更大價值。

關于華東院

中國電建集團華東勘測設計研究院有限公司（簡稱華東院）成立于 1954 年，具有工程設計綜合甲級、工程勘察綜合甲級、工程咨詢綜合甲級、工程總承包與設備成套等十多個國家最高等級的資質證書。全院新能源從業人員達 1000 余人，業務涉及海上風電、陸上風電、光伏、儲能、微電網、地?zé)崮?、海洋能等。憑借著工程 + IT 的優勢，自 2012 年啟動海上風電三維數字化設計以來，持續深耕風電、光伏、綜合能源領域的數字化，具備頂層規劃、方案設計、產品研發、工程交付、實施運維等全鏈路的服務能力。

作者：林子義，劉藝博（濤思數據）

為何選擇 TDengine TSDB

作為全球領先的光伏智慧能源整體解決方案提供商，自 2018 年至 2022 年間，我們的光伏系統每日數據量從百萬級躍升至千萬級。隨著數據規模的指數式增長，對存儲與實時計算能力提出了更高要求，原有基于 MongoDB 的架構已難以支撐業務發展。

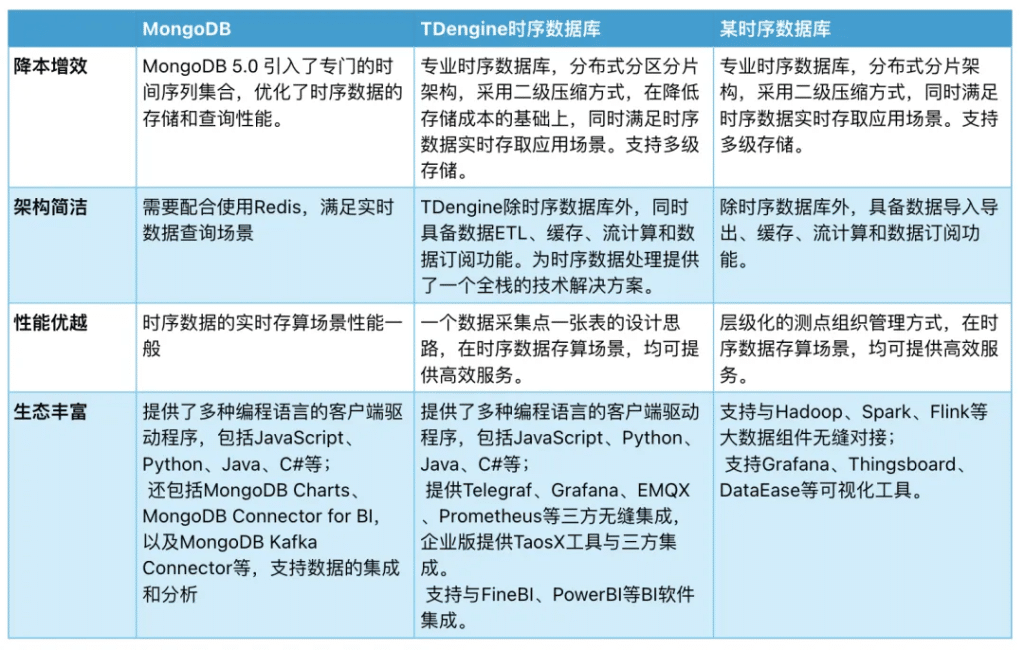

MongoDB 作為一種文檔型 NoSQL 數據庫，在處理多樣化數據格式的大數據場景中具備很強的靈活性，尤其在 IoT 數據采集與分析領域應用廣泛。然而，對于我們這樣的場景，MongoDB 的特性卻與需求存在一定錯位，主要體現在以下三方面：

• 傳感器上傳的數據均為結構化數據，結構基本不變，若缺乏嚴格的數據校驗機制，MongoDB 的非結構化特性反而容易造成數據污染；
• 查詢性能不足，即便建立索引，也難以在 TB 級數據量中實現快速檢索；
• 采用文檔方式存儲，壓縮率較低，存儲成本升高。

在這種背景下，TDengine TSDB 作為新一代時序數據庫，憑借以下優勢吸引了我們的關注：

• 采用“超級表 + 子表”的建模方式，大幅提升時序數據壓縮率；
• 結合預計算與緩存機制，實現億級數據的毫秒級查詢響應；
• 支持多級存儲，可將歷史數據遷移至低速磁盤，顯著降低存儲成本；
• 兼容標準 SQL，極大簡化了應用開發與系統集成工作。

綜合考量存儲成本、讀寫性能及實施難度等多方面因素，我們最終選擇將數據庫替換為 TDengine TSDB。

時序數據處理技術架構

光伏時序數據的主要應用場景集中在我司的能源管理系統中，涵蓋數據采集、接入、存儲、處理與應用等模塊，為企業提供從實時監控、數據分析、運維管理到能源優化與安全管理的全流程數字化支撐。

采集端通過 TCP 協議上報光伏組件、逆變器、電池等設備的運行數據，經過數據清洗后，以結構化格式暫存于 Kafka（僅保留近期時間數據）。數據寫入應用從 Kafka 消費后，將其寫入 TDengine TSDB 進行持久化存儲。隨后，系統對數據進行計算（如當日發電量、實時功率等），并將降采樣結果存入結果庫，以支持后續的統計分析與可視化展示。

雖然采集端的數據可以直接寫入 TDengine TSDB，但是考慮到整體架構的穩定性，我們?nèi)匀槐Ａ袅?Kafka。這樣的設計為系統提供了一個實時數據的冗余緩沖區，不僅在一定周期內實現了數據的高可用存儲，也為后續處理環節預留了維護窗口，從而顯著提升整體架構的可靠性與可用性。

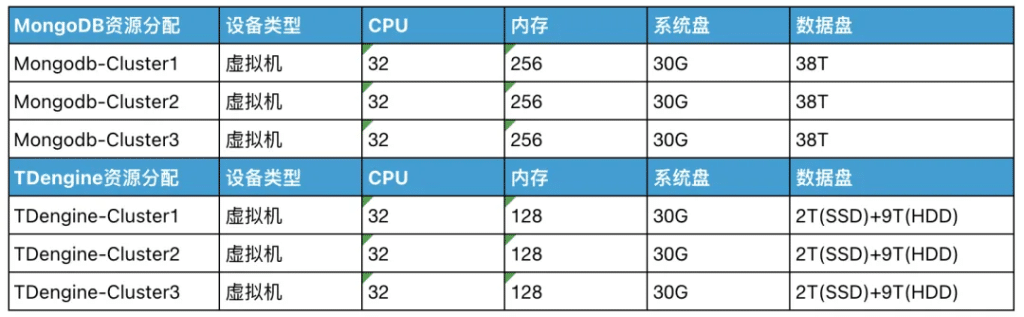

項目實施初期采用的是 TDengine TSDB 2.6 版本，部署了 3 個數據庫節點。數據采集與處理應用通過 RESTful 連接到 TDengine TSDB 集群，集群采用高效云盤與普通云盤相結合的多級存儲架構，在兼顧性能的同時有效控制了整體存儲成本。

TDengine 應用效果

經過半年的項目實施（包括采集設備改造、應用開發及數據庫適配），能源管理系統順利上線運行。系統實現了千萬級數據（每日）的零延遲入庫，數據分析（如設備日發電量統計）響應時間控制在秒級以內。與此同時，通過高效云盤與普通云盤的分層存儲方案，整體存儲成本降低了約 50%。該系統的成功投產為我司業務發展提供了有力的支撐。

TDengine 3.0 升級經驗分享

隨著業務的持續擴張，系統面臨兩大挑戰：一是接入設備數量不斷增長，導致子表數量的創建達到千萬級別；二是元數據體量激增，造成數據庫啟動緩慢，維護窗口不斷延長。

為解決這些問題，我們于 2024 年決定將 TDengine TSDB 升級至 3.3 企業版。該版本擁有快速的啟動速度及更為海量的數據管理能力：

1. 支持億級時間線；
2. 數據庫“秒級”啟動；
3. 多級存儲支持對象存儲，進一步降低存儲成本。

由于系統需在不停機的情況下完成版本升級，我們與 TDengine 專業服務團隊進行了深入溝通，最終確定采用 taosX 數據同步遷移工具，并結合 鏡像集群 + 程序雙寫 的方案完成升級。具體步驟如下：

• 通過云服務工具，將現有的 2.6 集群鏡像復制，創建一個新集群；
• 修改寫入應用，實現對 2.6 集群與 3.3 集群的雙寫，以確保最新數據的一致性；
• 使用 taosX 遷移工具，將歷史數據從鏡像集群無縫遷移至 3.3 集群。

在數據庫升級的同時，我們也同步進行了應用層的升級與適配工作。由于 TDengine TSDB 3.0 及以上版本功能更為豐富，我們主要完成了以下優化：

• 根據 3.3 版本的語法特性，對原有查詢語句進行了優化與改寫；
• 調整查詢條件，適配 OSS（對象存儲服務）訪問場景；
• 優化數據訪問方式，升級至新的 JDBC 連接器與通信協議。

OSS 全稱 Object Storage Service（對象存儲服務），是云服務商提供的海量、可擴展、高可靠性存儲服務，主要用于存儲圖片、視頻、文檔等非結構化數據。相比于高效云盤，OSS 的價格降低至少 60%。

升級后的運行表現

經過數據遷移與嚴格校驗，我們成功將近 20TB 的數據零誤差遷移至新集群，全程業務無中斷。借助應用層的優化與適配，系統在新集群上實現了高效、穩定運行。

為進一步提升數據庫集群的高可用性，我們?cè)诩呵岸瞬渴鹆素?fù)載均衡服務器，并通過合理的負載均衡策略，精細化控制不同應用的資源占用。在確保系統高可用的同時，也實現了各應用間的有效隔離與性能優化。

通過使用多級存儲的對象存儲功能，我們將大量的歷史數據遷移到了對象存儲上，本地磁盤占用量降低了約 50%，進一步壓縮了整體存儲成本。

自 2022 年合作至今，伴隨 TDengine TSDB 從 2.6 版本迭代至 3.3 版本，我們始終認為，這款時序數據庫雖非完美無缺，卻憑借對能源行業業務場景的深度適配，已成為與天合富家需求高度契合的技術工具。

作為一家致力于“提供智能清潔能源解決方案，構建零碳生活與零碳生產新生態”的企業，天合富家在邁向零碳目標的過程中，依托 TDengine TSDB 穩定的時序數據存儲能力與高效的分析性能，為能源管理、設備監控等核心業務提供了堅實的數據底座，也為公司實現零碳生態落地注入了持續的技術動力。

關于天合富家

天合富家能源股份有限公司成立于 2016 年 10 月，是一家專注于分布式能源市場的系統解決方案提供商。作為分布式光伏行業領軍企業，天合富家圍繞品牌、產品、服務三大核心戰略建立了以產品研發、市場銷售、安裝售后、智能運維為一體的完整體系，構建了數字化、全渠道的生態網絡。天合富家以原裝為基本戰略，持續創新，不斷提升產品與服務體驗，致力于打造智慧分布式能源第一品牌，為客戶提供最佳的清潔能源體驗。

隨著光伏、電池等技術的不斷進步，家庭儲能、戶外儲能市場蓬勃發展，廣州疆?？萍加邢薰酒煜碌?“Zendure（征拓）” 致力于家庭儲能和能源管理系統的研發與銷售，用戶遍布全球。

對儲能設備進行能量分析是 Zendure 的關鍵業務之一。這一動作能夠幫助用戶實時掌握儲能設備的運行狀態，通過對功率、電能以及輸入輸出數據此類典型的時序數據進行精準統計與分析，用戶可清晰了解設備的能效表現與能源使用情況，輕松實現精細化管理和優化決策。

最初，我們采用關系型數據庫管理儲能設備的時序數據，但隨著數據規模的迅猛增長，很快遇到了性能瓶頸，不得不尋找更高效的解決方案。在數據庫選型過程中，我們了解到時序數據庫 TDengine，其獨特的“一設備一張表”數據模型、“超級表-子表”架構，以及卓越的性能表現，與我們的儲能設備數據管理需求高度契合。

我們最初使用 TDengine OSS 開源版本進行業務數據存儲，隨著業務規模擴大和功能需求增加，2024 年正式升級至 TDengine 企業版。借助 taosX 強大的數據接入與遷移能力，在濤思技術團隊的支持下，我們不僅高效遷移了開源版的歷史數據，還完成了 MySQL 存儲數據的 transform 結構優化，并順利導入 TDengine 企業版集群，實現了歷史數據遷移、業務切換及表結構優化，確保系統平穩過渡，為儲能業務的進一步發展奠定了堅實基礎。

能量分析業務

問題描述

能量分析業務既需要從業務維度將數據分為功率、電能、輸入輸出這 3 類，分類別進行統計查詢，又需要從設備維度，按每個設備的 device 信息進行統計查詢。過去使用關系型數據庫，無論是按照業務建表還是按照設備建表均無法很好地滿足業務需求。

TDengine 解決方案

• 超級表設計

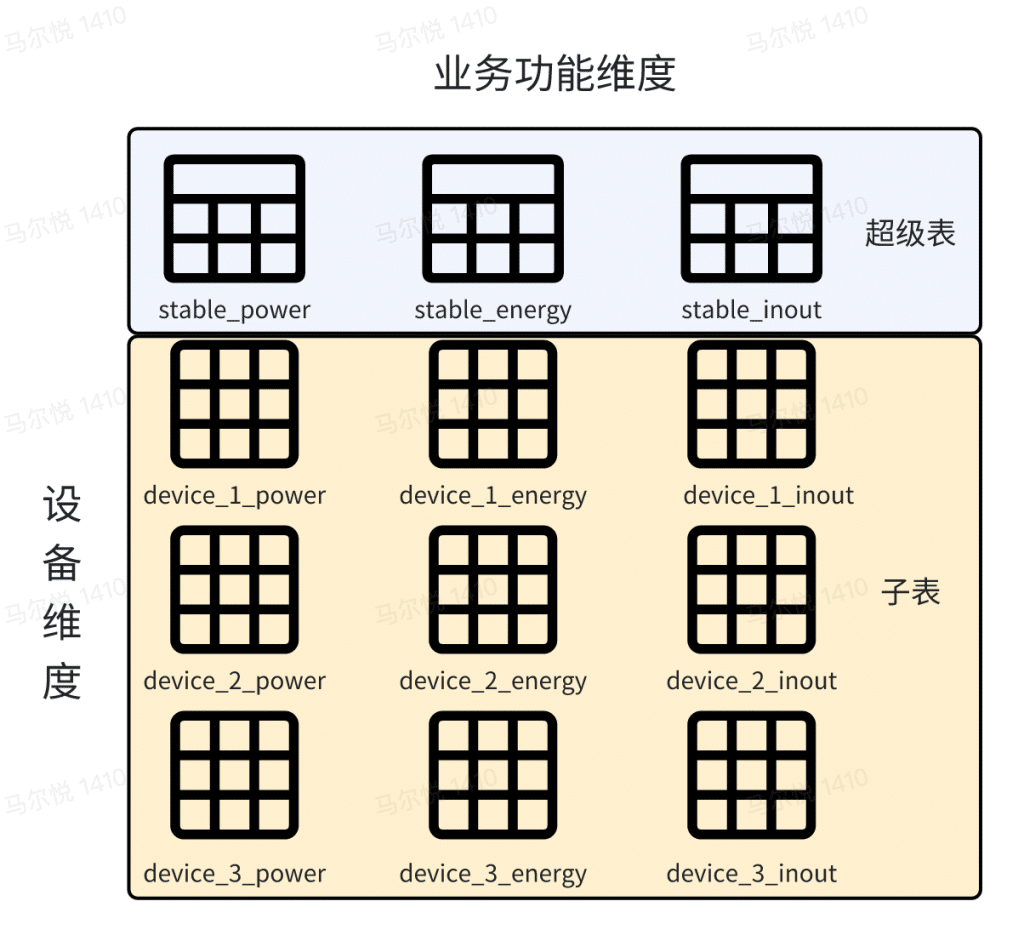

結合業務需求以及 TDengine “一個設備一張表”  數據模型，“超級表-子表” 組織結構，我們對設備儲能數據的組織方式如下：

創建了 3 張超級表，分別對應設備的功率數據、電能數據以及輸入輸出數據。而每個設備的數據分別記錄在超級表下的對應子表中，同時兼顧了業務維度與設備維度對數據組織的需求，如下圖所示。

經過測試驗證以及實際業務檢驗，TDengine 能夠很好地支持儲能設備能量分析業務，查詢速度和數據壓縮率表現都很優異。

• 高速查詢

查詢案例 1 ：統計 2024 年 9 月以來，每個設備每天的 energy 總和，查詢語句和耗時記錄如下，我們可以看到返回 100 余萬筆統計結果，僅耗時 1 秒多。

查詢案例 2：查詢?cè)O(shè)備 id 為 100048，在 2024-11-09 當天，全天的電力輸入輸出數據，返回 258 條數據耗時 0.513 秒。

• 高效壓縮

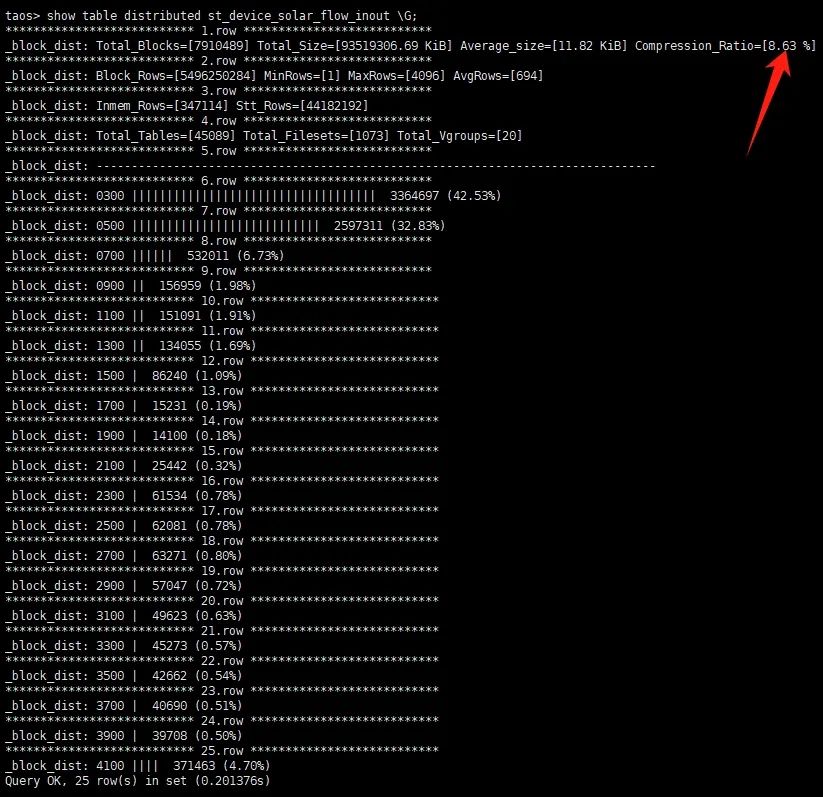

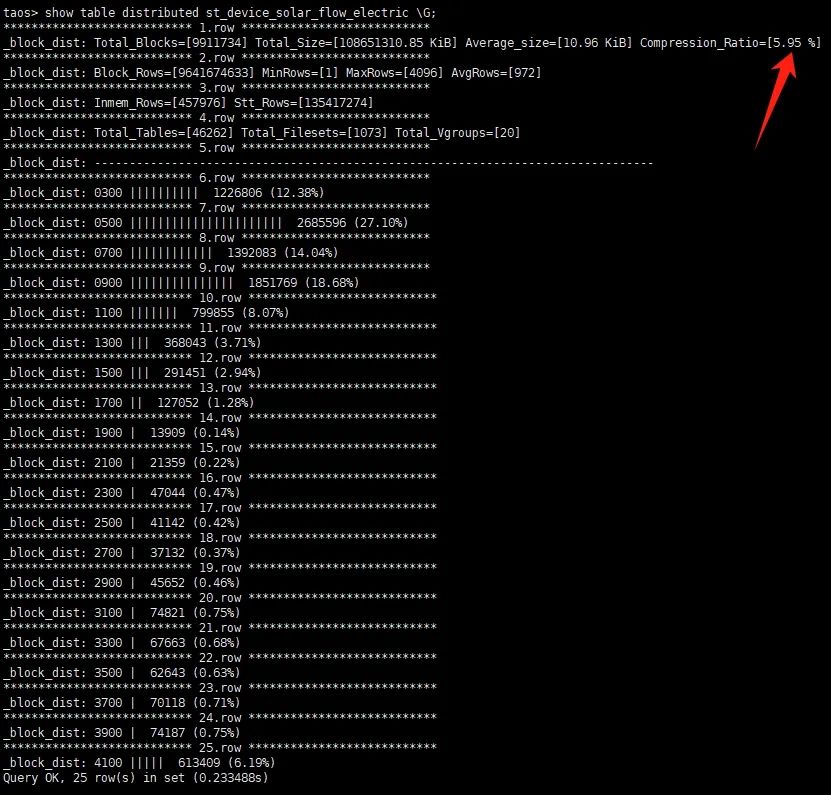

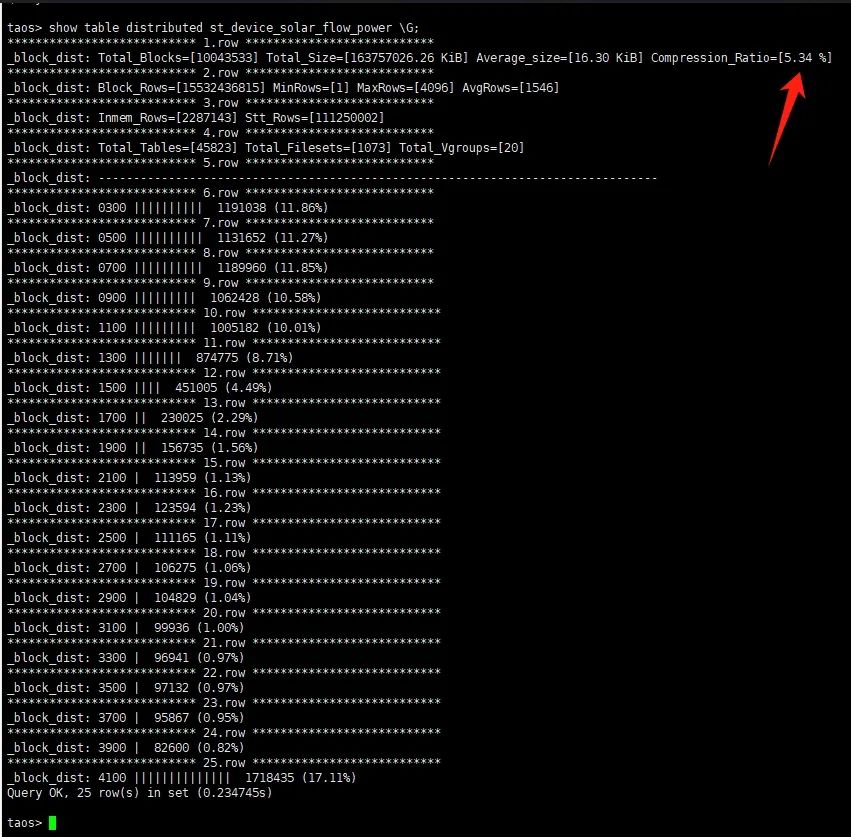

使用 TDengine 的另一個優勢，在于數據壓縮率高。我們的數據服務部署在亞馬遜云上，高壓縮率給我們節省了很多成本。對于功率、電能、輸入輸這 3 張超級表，數據壓縮率分別達到了 5.34 %、5.95 %、8.63 % 。（數據壓縮率指 data 文件中 實際占用的空間 / 無壓縮狀態下數據占用的空間 * 100%）。

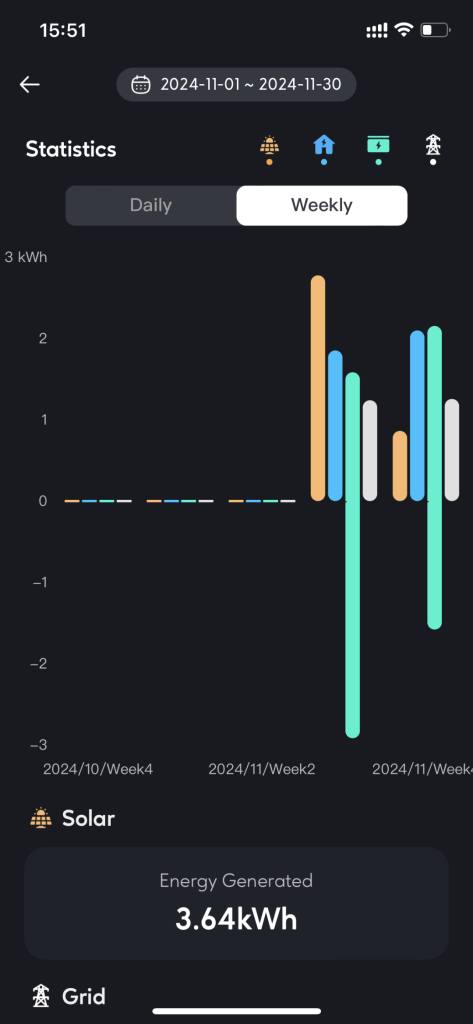

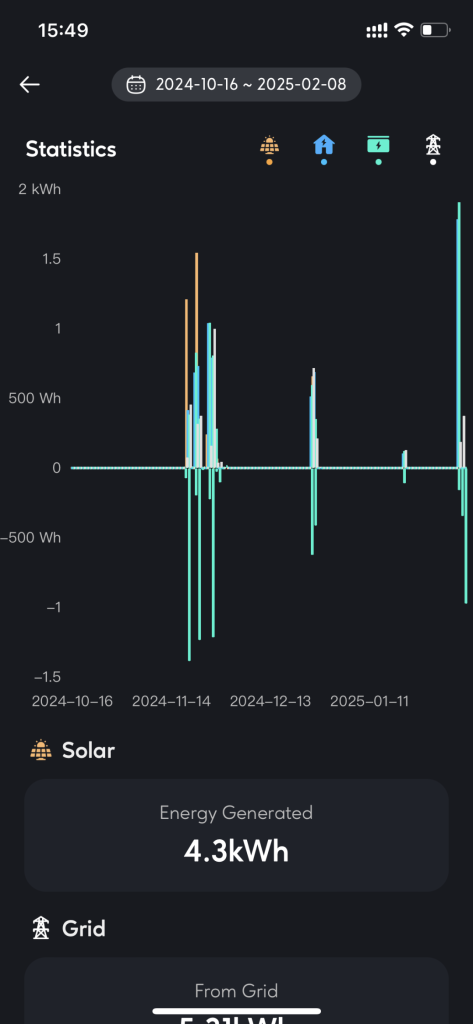

• 應用界面展示

目前該項目運行中的儲能設備數量已經超過 3 萬臺/套，系統運行穩定高效。部分?jǐn)?shù)據查詢頁面如下圖所示：

TDengine – TDengine 歷史數據遷移

問題描述

采購企業版后，在濤思技術團隊的協助下，我們?cè)趤嗰R遜云上成功部署了 3 節點集群。隨之而來的挑戰是如何在不中斷原有業務的情況下，將開源版集群中一年的歷史數據平穩遷移至新集群，并在大部分?jǐn)?shù)據同步完成后再執行業務切換。歷史數據的大規模遷移一向是數據運維的難題，但幸運的是，TDengine 企業版內置了 taosX 組件，提供零代碼數據接入能力，使得遷移過程更加高效便捷。

TDengine 解決方案

為盡快同步歷史數據，同時保留對基礎性能參數的調整靈活性，濤思技術團隊采用 taosX 命令行模式，通過原生連接方式進行數據遷移操作。

taosx run -f "taos://root:XXXX@node1:6030/zendure_db?schema=none&unit=2d&start=2024-08-01T00:00:00Z&end=2024-09-01T00:00:00Z&libraryPath=/data/taos/soft/libtaos.so.3.0.7.1" -t 'taos://root:XXXX@tdengine-enterprise-eu-1:6030/zendure_db?fails-to=/data/error_db_sync_M08.log' -j 10

上述命令行（密碼用 XXXX 替換），能夠從源端（-t），TDengine 版本號為 3.0.7.1，hostsname 為 tdengine-enterprise-eu-1 的節點，以原生連接（6030）的方式將 dbname 為 zendure_db ，時間段為 2024-08-01 到 2024-09-01 的歷史數據遷移到目標端（-f）。通過控制 -j 參數限制并發線程數，避免數據遷移操作對源端產生過大的影響。

在業務低谷期，按時間段倒序遷移，每天遷移 3-4 個月的歷史數據，最終我們成功在國慶假期之前完成了歷史數據的遷移。

超級表 schema 變更

問題描述

在最初使用 TDengine OSS 管理數據時，由于對其特性尚不熟悉，業務模式未完全梳理清晰，導致部分超級表的設計不夠合理。例如，一些原本適合作為 tag 列的字段被誤設為數據列，造成了不必要的磁盤空間浪費；部分超級表則需要新增 tag 列，以優化數據管理和查詢效率。

由于這些表結構變更較為復雜，無法直接通過簡單的增刪數據列或 tag 列完成調整。為此，濤思技術團隊協助設計了一套基于 CSV 文件的數據中轉方案，并結合 taosX 與 taosExplorer 高效完成數據遷移，確保數據結構優化的同時，平穩過渡至新的存儲架構。TDengine 解決方案

• 實施思路

1. 以 csv 文件作為數據中轉形態
2. 通過 taos shell 執行 SQL 語句，將原超級表數據批量導出到 csv 文件中
3. 利用 TDengine 自帶工具 taosX、taosExplore所具備的批量 csv 文件解析寫入功能，將導出到 csv 文件中的原始數據按照新的表結構寫入到新超級表中。

• 操作步驟

1. 創建新數據庫與新表
2. 將原表數據分批次導出到 csv 文件中
3. 創建 csv 寫入任務
4. 字段映射

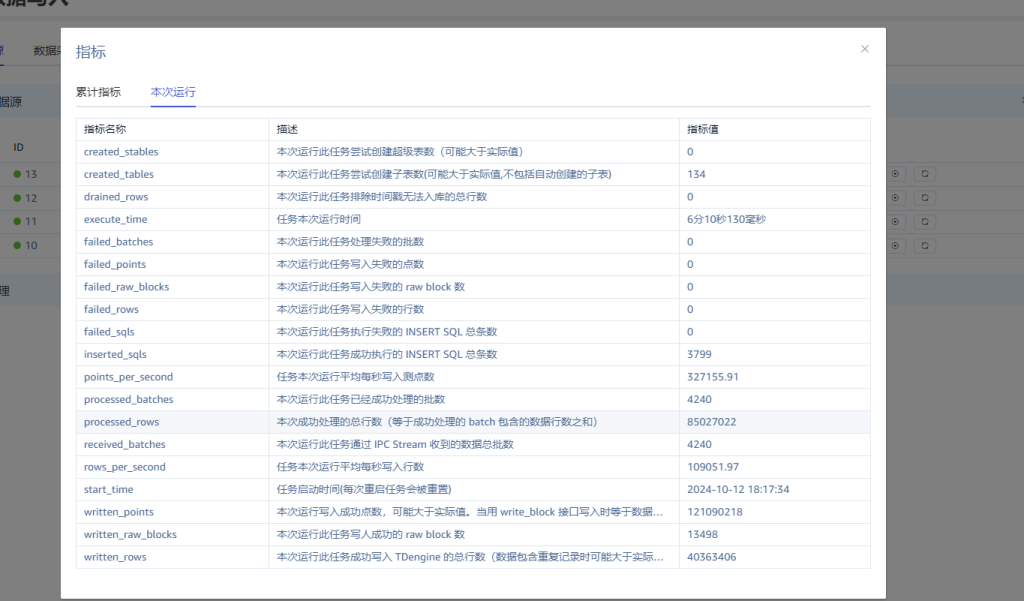

5. 執行數據寫入并監測任務運行情況
6. 數據正確性檢驗
7. 業務遷移
8. 遺留數據遷移
9. tag 賦值

• 關鍵步驟介紹

數據導出到 csv 文件與數據重新映射并寫入 TDengine 是兩個關鍵步驟。首先，通過 taos shell 執行 SQL 語句，即可按指定時間范圍導出歷史數據至 CSV 文件。例如，使用以下 SQL 語句即可導出特定時間段的數據：

select tbname, * from test.meters where ts >='2017-07-14 10:00:00' and ts <'2017-07-14 11:00:00'>> /root/test/1.csv;
select tbname, * from test.meters where ts >='2017-07-14 11:00:00' and ts <'2017-07-14 11:30:00'>> /root/test/2.csv;
select tbname, * from test.meters where ts >='2017-07-14 11:30:00' and ts <'2017-07-14 12:00:00'>> /root/test/3.csv;

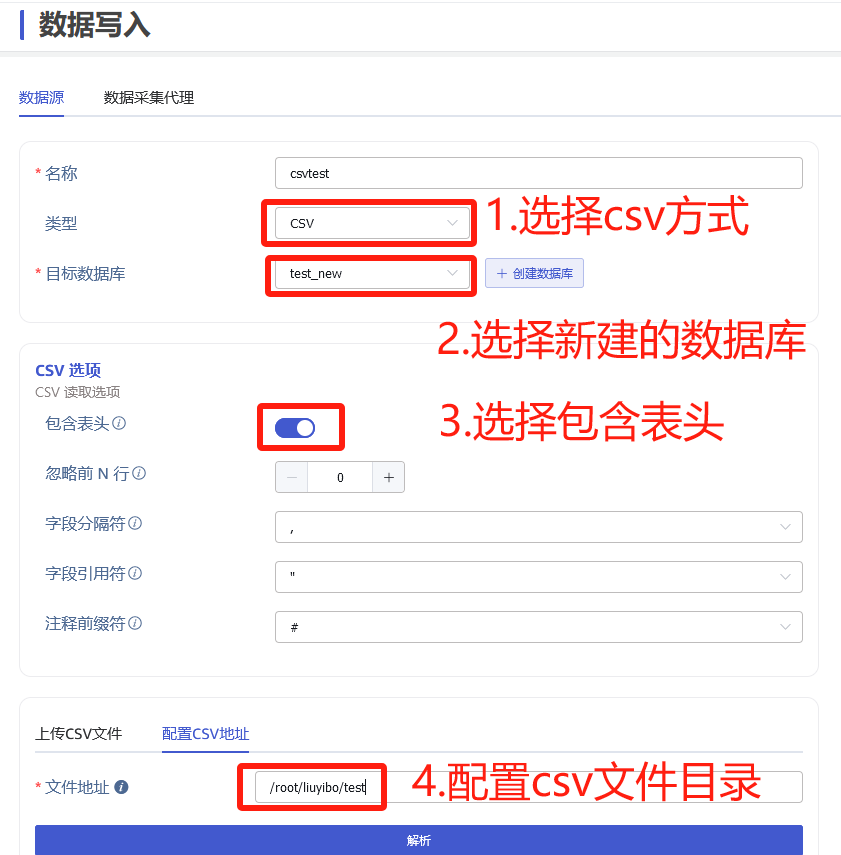

在 taosExplorer 中配置數據源，以及數據在新建超級表中的映射關系，即可實現變更表結構的需求。我們可按照如下步驟配置數據源：

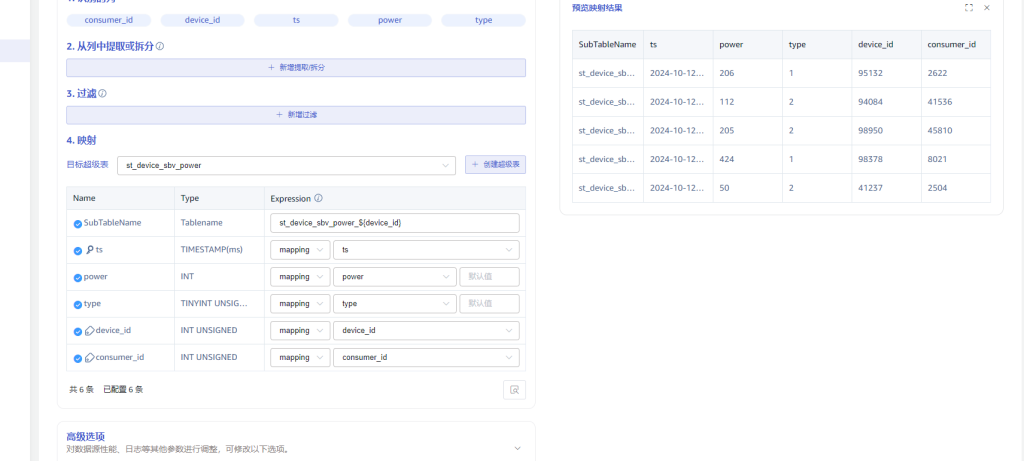

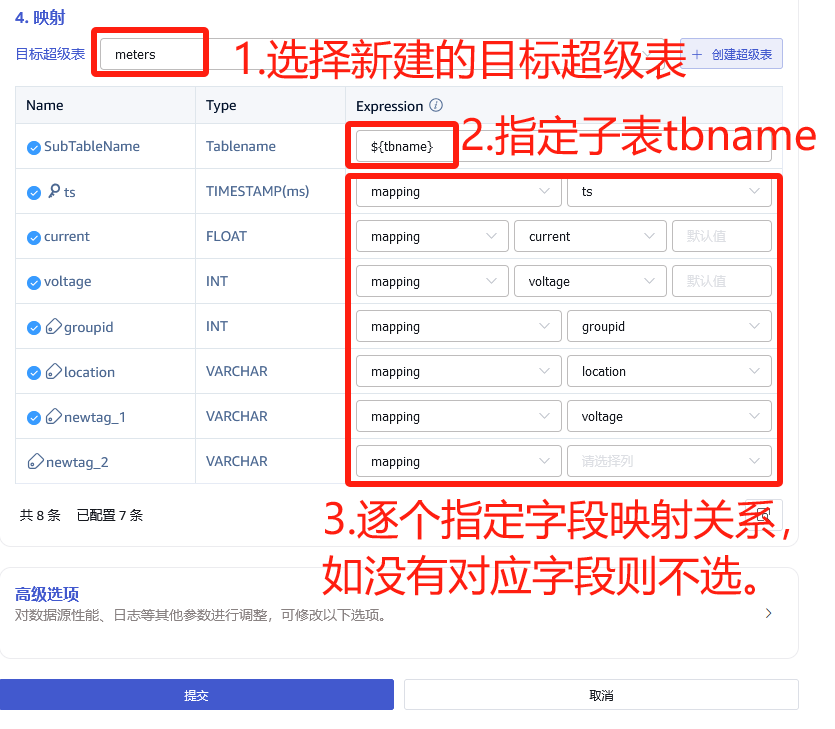

解析成功后，在“映射”選項卡中，配置新舊超級表之間的映射關系，在這一步將原始數據映射到新的表結構中。

在濤思技術團隊的協助下，最終我們成功實現了表結構的變更與數據的遷移。

從 MySQL 遷移數據到 TDengine

問題描述

過去，一些歷史數據存儲在 MySQL 中，隨著企業版 TDengine 的部署，我們希望將這些數據遷移至 TDengine 集群進行統一管理。然而，由于 MySQL 與 TDengine 的建表方式存在較大差異，我們需要對字段進行映射，并篩選出符合需求的部分?jǐn)?shù)據進行導入。在濤思技術團隊的支持下，我們借助 taosX 高效完成了數據篩選、結構映射及遷移，實現了 MySQL 歷史數據的順利接入。

TDengine 解決方案

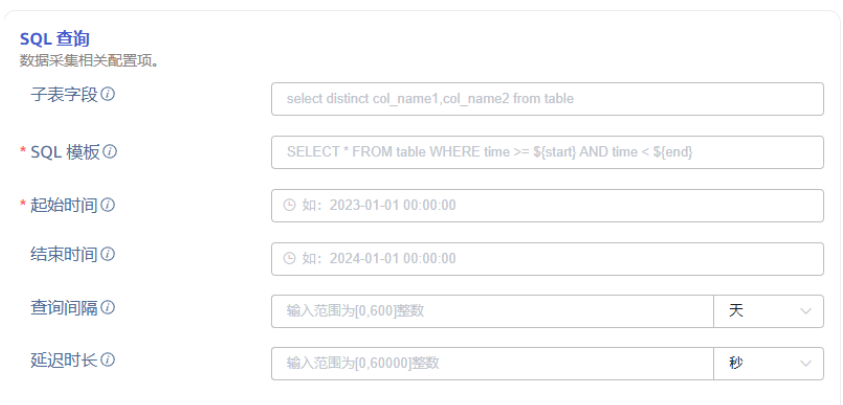

taosX 可通過配置 SQL 語句從 MySQL 數據源查詢所需數據，并將其映射至 TDengine 已創建的超級表或子表，實現數據的高效接入與遷移。SQL 配置界面如下圖所示：

在遷移過程中，我們遇到了 taosX 無法識別 MySQL 時間戳字段的問題。通過使用 UNIX_TIMESTAMP 函數將 MySQL 的時間戳轉換為 UNIX 時間戳，成功解決了該問題。

此外，MySQL 可存儲所有時間戳相同的數據，而 TDengine 僅保留相同時間戳的最后一條記錄。為滿足業務需求，我們將 type 數據列的信息疊加到毫秒級時間戳中，在不使用復合主鍵的情況下，實現了類似的效果。

最終采用的 SQL 語句如下：

SELECT t.consumer_id,device_id,UNIX_TIMESTAMP(t.create_time)*1000+type as ts,power,type
        FROM
        t_device_inout_power_record t,t_device d,t_product pt
        where
        t.device_id=d.id and
        d.product_id=pt.id and
        pt.product_type_id in (3,4) and
         create_zone_time>'2023-1-1';

對從 MySQL 查詢出來的數據進行映射處理：

任務執行完成后的指標如下，可以看到總計導入了四千多萬行數據，完成了數據從 MySQL 向 TDengine 的遷移。

結語

時序數據的迅猛增長曾給我們帶來查詢效率和存儲成本的挑戰，而 TDengine 的引入成功解決了這些問題。尤其值得一提的是 taosX 組件，其零代碼數據遷移能力大幅降低了開發時間和成本，讓數據管理更加高效便捷。

家庭儲能與戶外儲能市場仍在快速發展，對時序數據的高效管理需求也將持續增長。未來，我們期待與 TDengine 攜手，共同助力中國企業揚帆出海，為全球能源管理貢獻更多力量。

本文作者：疆海科技 馬老師

關于疆?？萍?/strong>
