項目背景

在寧夏新能源集控項目中，華東院為電建新能源集團打造的區域集控中心，圍繞集中監控、場站協管、資源共享、維檢支持及電力交易等方面進行建設。該中心依托集控平臺匯聚運維資源，開展專業化能力建設，通過集約化、標準化、共享化與專業化的運營模式，實現降本增效，助力下屬新能源場站安全生產與高效運維。

目前，寧夏集控中心共接入 9 個新能源場站，涵蓋風電、光伏、儲能等多種類型，總發電裝機達 1039.8MW，儲能總裝機達 100MW。數據測點經場站側篩選與邊緣處理后，約有 80 萬測點進入集控中心數據庫。

對集控中心數據庫而言，需要解決以下三大技術問題：

1. 持續寫入問題：當前有 80 萬測點持續寫入，考慮后續擴容需求，中心數據庫需要承接 ≥100萬點的持續寫入壓力；
2. 長期存儲問題：歷史數據存儲時間 ≥ 6 年；
3. 實時性問題：畫面數據實時刷新周期 1s～3s。

也就是說，我們面臨的并不是單一性能問題，而是持續寫入、長期存儲、實時應用三者并存的綜合性挑戰，這對數據庫提出了很高的要求。

選型 TDengine 的原因

集控中心的數據庫需要滿足持續寫入、長期存儲和查詢實時性的技術要求，同時還要綜合考慮成本、國產化以及技術服務支持能力。我們調研了多家數據庫競品，經過綜合對比后選擇了 TDengine TSDB。主要考慮因素有以下幾點：

1. TDengine TSDB 的讀寫性能十分優異，能夠滿足集控中心對數據持續寫入以及實時、歷史數據快速查詢的業務需求；
2. TDengine TSDB 作為一款開源產品，能夠免費下載和試用，選型初期我們在社區版上進行了基礎功能和性能的測試驗證，為后續的溝通交流打下了良好基礎；
3. TDengine TSDB 作為一款開源產品，能夠免費下載和試用，選型初期我們在社區版上進行了基礎功能和性能的測試驗證，為后續的溝通交流打下了良好基礎；
4. TDengine TSDB 企業版帶有完善的售后服務支持，對于追求業務穩定性的我們而言，能夠得到原廠快速、專業支持十分重要。

TDengine 實施策略

整體架構

寧夏新能源集控中心需要接入 9 個新能源場站超過 80 萬測點的數據，數據寫入 TDengine TSDB 集群的壓力約為 20 萬條/秒。結合業務分區要求，我們將集控中心安全一區與三區的數據分別存儲，同時實現一區數據向三區的實時同步。其中，一區主要支撐遠程控制系統，三區主要支撐集中監視系統以及高階分析系統。

一三區整體架構示意

數據建模

時序數據庫與傳統關系型數據庫的建模理念與方法完全不同，好的數據建模能夠使將來的業務應用做到事半功倍。

建庫策略

我們考慮了多種數據組織方式，優劣分析如下：

經過與濤思數據專家討論，我們最終確定采用按場站組織數據存儲的方式，即 1 個場站對應 1 個數據庫實例。每個數據庫默認包含 104 和 modbus 兩類數據，其他數據后期按需增加。9 個站的數據庫名稱如下：

建表策略

我們的業務要求之一，是能夠根據通道 ID、公共地址（從機地址）和信息體地址快速定位到測點，或者能夠通過這些字段實現高效表過濾。

在 TDengine TSDB 的設念中，我們業務上所說的 “測點” ，實際上對應 TDengine TSDB 中的 “子表” 概念，TDengine TSDB 將數據字段分為數據列與標簽列，并為標簽列過濾進行了特殊優化，我們只需把上述篩選字段作為超級表的標簽列，即可很方便地對測點進行條件篩選。

例如對于 st_telemetry_short_float 超級表，將常用的測點（子表）篩選條件 channel_id、 common_address、 object_address 作為 tag（標簽） 列，就能通過超級表快速篩選涉及的一張或一批子表，并執行數據查詢。

TDengine TSDB 這種針對物聯網設備的特殊建模方式，對我們進行數據建模以及后續應用提供了很多便利。

TDengine TSDB 針對這種查詢專門進行了優化，可以配置最新值緩存策略，將所有子表的最新一條非空值或最新一行記錄緩存到 cache 中，從而在查詢時獲得更快的響應速度和更好的并發支持能力。

具體來說，我們通過建庫參數 cachemodel 和 cachesize 來設置緩存策略以及緩存占用空間大小。

由于我們的業務對 last 和 last_row 都有需求，因此所有場站數據庫都開啟了緩存策略，并將 cachemodel 統一設置為 both，也就是同時緩存 last 與 last_row。

不過，緩存并不是越大越好。由于每個數據庫的子表數量和表結構都不完全相同，緩存空間需要結合實際情況進行配置：設置過大會浪費內存，設置過小則會導致緩存頻繁刷新，反而影響寫入效率并浪費系統資源。

經過持續調整，目前三區的緩存配置如下圖所示：

數據訂閱

為了實現大屏組態的實現數據刷新，我們通過訂閱方式實時獲取所關注子表數據的最新記錄。

在 TDengine TSDB 中，我們可以直接通過 SQL 語句創建帶篩選條件的 topic。業務程序只需要訂閱對應 topic，就能夠持續獲取符合條件的最新數據。

例如，我們創建 topic 的 SQL 如下：

create topic prod_djnx_zwdwse_lg_st_telemetry_short_float as select ts,`channel_id`,`object_address`, `r32` from db_solar_wz52.st_telemetry_short_float;

TDengine TSDB 的數據訂閱依賴 WAL 文件。由于數據寫入后會第一時間進入 WAL，數據訂閱能夠保障訂閱程序第一時間獲取更新的數據內容，這對于需要實時刷新的監視類應用非常關鍵。

目前，三區正在使用的 topic 一共有 29 個：

多級存儲節省存儲成本

為了節省存儲成本，我們采購了 NAS 來存儲長期歷史數據，結合 TDengine TSDB 的多級存儲功能，利用不同的存儲介質存儲不同時間段、不同訪問頻率的數據，有效降低了數據存儲成本。

NAS（Network Attached Storage，網絡附加存儲）是一種專門用于數據存儲和共享的網絡設備，它通過局域網（LAN）為多用戶或其他設備提供集中化的存儲空間。TDengine TSDB 只能支持 iSCSI 掛載方式，不支持 NFS、CIFS 等掛載方式。

在濤思服務中心專家的支持下，通過增加 NAS 設備掛載點、修改數據庫的 KEEP 參數以及 taos.cfg 配置文件操作，實現了數據的多級存儲。具體操作步驟如下：

1. 在服務器上增加 NAS 掛載點 data1；

2. 修改 KEEP 參數，修改策略為：8 個月 （240 天）之內的數據存儲在本機磁盤上，超過 240 天的數據會存儲到 NAS 上；

3. 修改 taos.cfg配置文件，指定 0 級存儲與 1 級存儲路徑。

通過上述配置，即可實現數據按照時間范圍的多級存儲。

TDengine 業務應用

全局監視系統

依托 TDengine TSDB ，全局監視系統實現了監視頁面數據實時刷新以及歷史數據查詢快速響應。

如下圖所示，在場站監視頁面，通過實時數據訂閱，監視畫面就能夠?qū)崟r獲取所有場站當前的狀態信息以及關鍵的統計信息、告警內容等。

數據分析系統

依托 TDengine TSDB 的高性能查詢能力，數據分析系統實現了大量統計指標的定期更新。

如圖所示，數據分析系統主要用于定時統計任務，會按照固定時間周期從 TDengine TSDB 中進行大量數據查詢。例如在電廠生產對標應用場景中，將各種關鍵指標與去年同期進行對比分析，計算同比，為經營分析與生產優化提供支撐。

未來展望

寧夏新能源集控中心自投入運行以來，TDengine TSDB 集群整體保持穩定運行。在集控中心成功應用 TDengine TSDB 的經驗，進一步堅定了電建新能源集團深耕新能源數字化領域的信心。后續，集團計劃將 TDengine TSDB 的應用范圍拓展至電力交易等更多業務環節，與 TDengine 攜手為新能源領域客戶創造更大價值。

關于華東院

中國電建集團華東勘測設計研究院有限公司（簡稱華東院）成立于 1954 年，具有工程設計綜合甲級、工程勘察綜合甲級、工程咨詢綜合甲級、工程總承包與設備成套等十多個國家最高等級的資質證書。全院新能源從業人員達 1000 余人，業務涉及海上風電、陸上風電、光伏、儲能、微電網、地?zé)崮堋⒑Ｑ竽艿?。憑借著工程 + IT 的優勢，自 2012 年啟動海上風電三維數字化設計以來，持續深耕風電、光伏、綜合能源領域的數字化，具備頂層規劃、方案設計、產品研發、工程交付、實施運維等全鏈路的服務能力。

作者：林子義，劉藝博（濤思數據）

背景和挑戰

中國石油智慧運營平臺是中國石油推進油氣田生產數字化、智能化管理的核心系統。圍繞這個平臺，我們需要持續接入全國數十個油田現場的實時生產數據，數據類型覆蓋壓力、溫度、流量、示功圖等上百種工況參數，具有高頻產生、連續寫入、規模龐大的典型時序特征。

這些數據直接服務于多項關鍵業務：一是對全國油田單井、站庫、管道的設備運行狀態和生產工藝參數進行全天候監測；二是對抽油機停機、壓力驟升、工藝超標等異常情況進行秒級識別和告警，保障安全生產；三是基于歷史數據分析單井生產效率、設備能耗和生產制度優化空間；四是為集團和油田公司各級管理人員提供統一、實時的大屏視圖，支撐遠程生產調度與指揮。

隨著平臺從 1.0 向 2.0 演進，原有技術架構的局限逐漸顯現。傳統關系型數據庫難以承受每秒數十萬數據點的高頻寫入，容易造成數據堆積和延遲；海量傳感器數據使存儲空間快速增長，磁盤擴容成本持續上升，歷史數據保存周期也受到擠壓；在查詢分析方面，簡單歷史數據檢索往往需要數十秒，跨設備、跨時間段的聚合分析可能耗時數分鐘，難以滿足交互式分析需求；同時，原架構依賴多個異構數據庫和中間件，系統鏈路復雜，運維工作量大，故障定位和擴展也較為困難。

這些痛點嚴重制約了平臺價值的發揮，因此，尋找一個專為時序數據設計、高性能、低成本的數據庫解決方案成為項目成敗的關鍵。

對比選型

在智慧運營平臺 2.0 的數據庫選型階段，我們項目團隊首先明確了幾個核心要求：系統既要支撐油氣田現場高頻采集數據的持續寫入，也要滿足后續生產分析、設備監測和業務查詢的實時性需求；同時，隨著數據規模不斷擴大，存儲成本、系統可用性以及后期運維復雜度也必須被納入統一考量。因此，團隊重點從寫入吞吐、查詢效率、壓縮能力、SQL 兼容性、集群高可用能力以及架構簡潔度等方面，對多種時序數據庫和大數據平臺方案進行了驗證。

在概念驗證過程中，TDengine TSDB 的整體表現更符合項目需求。油氣田場景中設備數量眾多、采集指標相對固定，TDengine TSDB “一個設備一張表” 的建模方式與“超級表”概念，與這一業務特征具有較高匹配度。在相同硬件測試環境下，TDengine TSDB 展現出了更高的寫入效率，其寫入速度達到 InfluxDB 的 2.5 倍；同時，數據壓縮比達到 1:10，優于 TimescaleDB 的 1:7，能夠有效降低長期數據留存帶來的存儲壓力。此外，TDengine TSDB 對標準 SQL 的支持，也降低了原有業務系統遷移和改造的難度，使開發團隊能夠更順暢地完成平臺升級；其強大的集群與高可用能力也保證了平臺 7×24 小時穩定運行。

相比之下，InfluxDB 在開源版本中缺少集群能力，若采用企業版則會帶來較高成本；并且在超大規模數據場景下，查詢性能會出現較明顯下降。TimescaleDB 依托 PostgreSQL 生態，在 SQL 兼容性方面具備一定優勢，但面對典型的物聯網時序數據場景，其壓縮率和查詢性能與 TDengine TSDB 相比仍有差距。

經過多輪驗證和綜合評估，我們最終選擇 TDengine TSDB 作為智慧運營平臺 2.0 的核心時序數據庫。它在性能、成本、功能完整性和易用性之間形成了較好的平衡，能夠滿足平臺長期穩定運行和后續業務擴展的要求。

智慧運營升級 2.0 系統

平臺架構

下圖為基于 TDengine TSDB 重構后的智慧運營平臺簡化架構圖：

整體數據流可以概括為以下幾個環節：

1. 各油田現場的 OPC 服務器通過 OPC DA/UA 協議采集 PLC 與 RTU 設備數據。
2. taosX Agent 作為輕量級代理，部署在邊緣側，負責可靠地采集 OPC 數據并將其轉換為 TDengine TSDB 的寫入?yún)f(xié)議。
3. 數據通過 taosX 匯聚后，批量、高效地寫入部署在數據中心的 TDengine TSDB 集群。
4. 所有業務微服務（如實時告警、效能分析、報表服務）均通過標準 JDBC/Go Connector 等方式直接訪問 TDengine TSDB，獲取實時或歷史數據。
5. 前端大屏、Web 平臺和移動 APP 通過調用業務微服務 API，實現數據的可視化與應用。

數據零代碼接入 TDengine TSDB

TDengine TSDB 企業版配備了一個強大的零代碼數據接入工具——taosX。借助 taosX，我們只需在瀏覽器中簡單配置，就能輕松地向 TDengine TSDB 提交任務，實現以零代碼方式將來自不同數據源的數據無縫導入 TDengine TSDB。

在實際業務中，我們以 OPC DA 數據接入為例，簡單介紹下操作過程。整體流程比較清晰：

1. 首先部署 taosX Agent 代理程序，檢測代理是否正常通信（OPC DA 的代理必須部署在 windows 操作系統上）。

2. 配置 OPC DA 服務連接信息，檢測連通性是否正常。

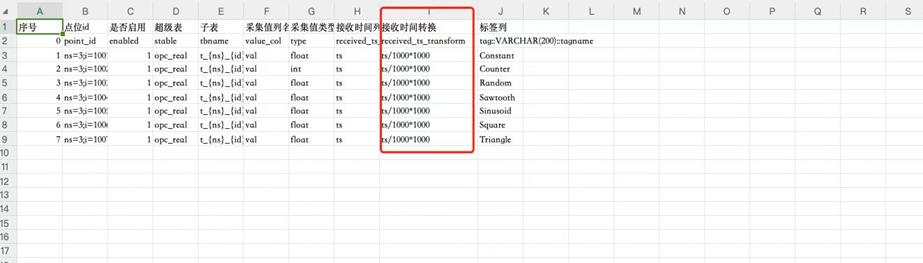

3. 配置點位映射信息，可選用 csv 文件配置上傳方式，便于配置批量點位信息，映射配置完成后，直接提交任務即可。

通過這種方式，我們不僅提高了多油田、多現場的數據接入效率，也顯著降低了后續維護和變更成本。

業務價值

智慧運營平臺 2.0 引入 TDengine TSDB 之后，獲得的收益并不局限于數據庫層面，而是貫穿了平臺架構、成本控制、查詢體驗、實時預警和生產決策幾個方面：

• 架構簡化與穩定提升：以 TDengine TSDB 為核心構建的統一時序數據層，取代了原有復雜的多組件異構架構。系統整體復雜度大幅降低，運維效率提升超 50%，為平臺 7×24 小時穩定運行奠定了堅實基礎。
• 運維成本降低：通過零代碼接入，大大降低了各油田數據接入的復雜度和后期維護成本。
• 存儲成本顯著下降：TDengine TSDB 在項目中的實際表現達到了 1:10 的存儲壓縮比，有效緩解了海量傳感器數據帶來的存儲擴容壓力。
• 查詢性能顯著提升：原本分鐘級的各種指標聚合等查詢，現在通過一句簡單的 SQL 即可毫秒級別返回結果。實測來看，各類業務 SQL 查詢速度已經能夠滿足生產要求，尤其在數據統計、匯算等方面表現優異。

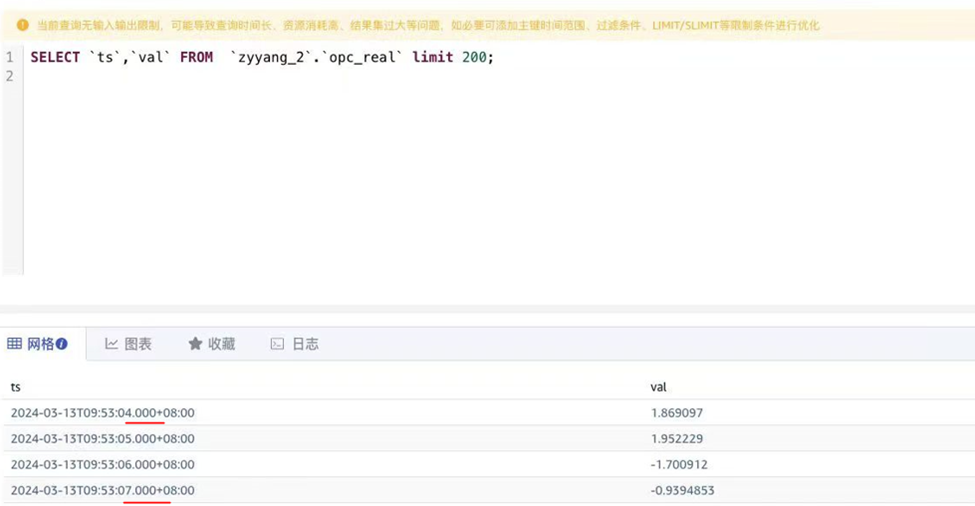

數據接入后查詢展示如下：

更重要的是，底層能力提升之后，平臺業務價值也被放大了，主要體現在以下幾個方面：

• 運營效率提升：實現了生產全過程的可視、可管、可控，指揮決策從事后分析變?yōu)槭虑邦A(yù)警。
• 安全生產保障：通過實時告警，成功預警多次潛在設備故障，避免了非計劃停機和安全事故?；诤撩爰壯舆t的實時數據流與強大的時序計算能力，平臺實現了對設備異常、工藝超標等風險的秒級檢測與精準預警。
• 數據驅動決策：為單井效率分析、設備能效評估、生產制度優化等提供了堅實、高效的數據基座，為優化生產制度、降低能耗提供了精準的數據依據。
• 平滑升級：標準 SQL 支持確保了從舊系統向新平臺的平滑遷移，原有業務邏輯和數據分析經驗得以快速復用，極大保護了已有投資并加速了價值兌現進程。

總結而言，TDengine TSDB 不僅解決了智慧運營平臺 2.0 面臨的核心技術痛點，更在降低成本、提升效率、保障安全、賦能決策等方面產生了巨大的綜合效益。

結語

TDengine TSDB 在智慧運營平臺 2.0 中的成功實踐，堅定了我們將其作為企業級時序數據基石的信心。接下來，我們還會繼續沿著三個方向深化應用：

1. 場景深化：將 TDengine TSDB 的應用從生產監控擴展到設備預測性維護、能效碳效管理等更深層次的業務場景，利用其強大的時序分析能力挖掘數據價值。
2. 邊緣協同：探索使用 TDengine TSDB 的邊緣計算版本，在油田邊緣側實現數據的本地聚合與初步分析，形成“云-邊-端”一體化的數據體系。
3. 生態集成：進一步將 TDengine TSDB 與流處理平臺、AI 算法平臺深度融合，構建從數據接入、處理、分析到機器學習應用的完整閉環，持續賦能中國石油的數字化轉型。

關于昆侖數智

昆侖數智科技有限公司是中國石油集團控股的數字化智能化科技公司，致力于為油氣行業提供全產業鏈的數字化解決方案，推動“數字中國石油”建設。公司已持續為中國石油集團、下屬專業公司、地區公司、海外公司提供了油氣行業數字化轉型專業服務；為國資委、中央企業提供了國資監管、黨建等產品和服務；為海外 NOC 客戶提供了 ERP 咨詢、智慧油田、智慧管道等專業服務。

作者：袁文飛

在工業 4.0 與智能制造持續推進的背景下，工業現場正以前所未有的速度產生海量時序數據。對于擁有大量 CNC 機床、機器人及各類工業傳感器的制造場景來說，如何高效完成數據采集、寫入、存儲、分析與實時應用，已經成為數字化升級中的關鍵問題。發那科在推進新一代工廠物聯網平臺建設過程中，面臨高并發寫入、歷史數據存儲成本、實時分析延遲和系統運維復雜等多重挑戰。為應對這些問題，其平臺引入了 TDengine 時序數據庫，作為設備數據底座，支撐設備狀態透明化、工藝優化和預測性維護等業務場景。

在我們的生產現場，海量設備數據并不只是“被記錄下來”的信息，而是貫穿設備運行、工藝執行、質量控制與生產管理全過程的關鍵資產。隨著 CNC 機床、機器人、AGV 以及多類工業傳感器的全面接入，我們對底層數據平臺的能力提出了更高要求：既要扛住持續不斷的高頻寫入，也要讓數據能夠被實時看見、及時分析、快速調用。

正是在這樣的背景下，我們將 TDengine 時序數據庫（Time Series Database）引入到新一代工廠物聯網平臺中，希望構建一個面向工業場景的高性能時序數據底座，更好支撐設備監控、生產優化與智能運維。

背景與痛點

我們圍繞 CNC 全面解決方案，持續推進機加工場景的數字化能力建設。該方案源自 FANUC 在全球機床業、加工工業、工廠自動化產業的長期實踐經驗，植根于中國 10 萬家工業客戶制造現場，立足行業 30 余年，逐步形成了貫穿機加工全流程、涵蓋機加工全技術要素、適用于各種機加工全產業場景的全面解決方案。我們希望通過數控技術、機加工藝、精益制造、自動化、數字化等能力，持續幫助先進制造伙伴提升生產力。

在這一方案中，我們建設的是一個高度自動化的示范產線，內部部署了數百臺自產 CNC 加工中心、協作機器人、AGV，以及大量視覺傳感器、力覺傳感器和振動傳感器。隨著設備持續運行，現場每時每刻都在產生大量時序數據，主要包括以下幾類：

• 設備狀態數據：包括 CNC 的主軸轉速、負載電流、各軸位置、報警代碼，以及機器人的關節角度、扭矩、末端位姿、碰撞信號
• 工藝參數數據：包括加工件的 G 代碼執行進度、切削進給率、刀具壽命計數；
• 傳感監控數據：包括關鍵部件的振動頻譜、溫度、壓力、能耗；
• 生產管理數據：工件 ID、加工開始/結束時間、良品/不良品標記。

隨著數據規模不斷增長，我們也越來越明顯地感受到傳統方案的局限。具體來說主要包含以下幾點核心痛點：

1. 數據寫入與存儲壓力：高峰期每秒需處理超過 50 萬數據點的寫入，原有方案經常因?qū)懭胪掏虏蛔銓?dǎo)致數據堆積和丟失。原始數據膨脹迅速，存儲成本成為沉重負擔。
2. 實時分析與監控延遲：生產經理和工程師無法實時查看全廠設備 OEE、設備綜合狀態。基于 Hadoop 生態的離線分析，從數據產生到生成報表通常有數小時延遲，這種時效性顯然無法支持實時告警和快速決策。
3. 復雜查詢性能低下：進行跨設備、跨時間段的統計分析（例如“過去 24 小時所有同型號 CNC 主軸平均負載對比”）或鉆取查詢（例如“追溯某個不良品生產過程中所有傳感器數據”）耗時極長，嚴重制約了工藝優化和根因分析的效率。
4. 運維復雜性高：原有架構由多種數據庫、消息隊列和計算引擎集成而成，系統復雜，運維團隊需要掌握多種技術棧，故障排查困難。

為了解決上述問題，我們需要尋找一個能夠一站式解決海量時序數據高效寫入、高壓縮存儲、閃電查詢的專用數據庫，從而簡化架構、降低成本，并釋放數據的實時價值，這也是我們選擇 TDengine TSDB 的出發點。

實際使用效果

平臺架構

在落地過程中，我們圍繞“采集—傳輸—寫入—服務—應用”構建了完整鏈路。架構說明如下：

• 數據采集：通過 FOCAS、機器人 API 以及標準工業協議，從邊緣設備實時采集數據。
• 數據傳輸：使用 MQTT 協議，實現海量設備數據的低功耗、高可靠上行。
• 數據寫入與存儲：數據攝取服務將消息隊列中的數據批量寫入 TDengine TSDB 集群，這是整個架構的基石。
• 數據服務與應用：TDengine TSDB 通過標準 JDBC/ODBC/RESTful 接口向各種上層應用提供高性能數據查詢服務。同時，利用其查詢功能、實時計算關鍵指標并觸發告警。

數據模型設計

在數據模型設計上，我們采用了貼合 TDengine TSDB 最佳實踐的方式。

• 超級表 devices_st：定義了所有設備的標簽和指標。

CREATE STABLE devices_st (
    ts TIMESTAMP,
    speed FLOAT,
    temperature FLOAT,
    vibration FLOAT,
    status_code INT) TAGS (
    device_id NCHAR(64),
    device_type NCHAR(32),
    model NCHAR(64),
    workshop NCHAR(32),
    production_line NCHAR(32) );

• 子表：每臺設備都會基于 devices_st 創建一張子表。

CREATE TABLE device_CNC_01 USING devices_st (device_id, device_type, model,workshop,production_line) TAGS ('CNC_01', 'cnc', 'FANUC Series 30i-B', 'A車間', 'Line1');

這種設計對應的是“一張物理設備對應一張 TDengine TSDB 子表”的思路：設備 ID、型號、位置等靜態屬性作為標簽，實時采集的變化指標作為數據字段。這樣既能保證單設備查詢效率，也便于按照標簽進行設備分組與聚合分析。

核心功能應用細節

在寫入能力方面，我們部署了 3 節點 TDengine TSDB 集群，每個節點配置為 16 核 64GB。該集群輕松承載了峰值超過 80 萬點/秒的寫入壓力，且 CPU 和內存平均負載保持在 50% 以下。

在查詢能力方面，我們主要有幾類典型場景。

• 實時監控：大屏查詢“所有設備當前最新狀態”，涉及 5000+ 張表的 latest 查詢，響應時間 < 1 秒。

SELECT last(*) FROM devices_st group by tbname;

• 聚合分析：分析 A 車間 Line1 產線過去 24 小時每臺 CNC 的可開動率，響應時間 < 2 秒。

SELECT device_id, count(ts) as total_count, sum( case status_code when 1 then 1 when 0 then 0 end )/ count(*) as oee
FROM devices_st
WHERE device_type='cnc' AND workshop='A車間' AND production_line='Line1'
AND ts >= now-24h
partition BY device_id
INTERVAL(1h) ;

• 訂閱功能：用于實時告警。訂閱所有 status_code 為錯誤碼的數據，一旦觸發，立即推送至告警中心，生成運維工單。告警延遲從原來的 1-2 分鐘降低到毫秒級。

業務場景與業務價值

基于 TDengine TSDB 的落地，我們在多個業務場景中獲得了直接收益。

• 實時參數展示：管理人員可快速查看每臺設備的多個實時參數，以下數據存儲于 TDengine TSDB。

• 設備運行時間、利用率趨勢展示：可以更加便捷地從 TDengine TSDB 中查看每個設備不同運行狀態的時間占比。其帶來的業務價值體現在三個方面：
  • 一目了然的產線健康度：管理者可快速識別利用率低的設備和時段；
  • 精準的產能規劃依據：基于歷史趨勢預測未來產能，優化排產計劃；
  • 停機根因分析入口：點擊任意“停機”時段，可鉆取查看具體報警日志和工藝參數，快速定位問題。

• 設備高級參數分析：加工設備的刀具效率、節拍分析與關鍵參數趨勢監控頁面，數據來源于 TDengine TSDB 的實時時序數據查詢與窗口聚合計算。業務價值體現在：
  • 幫助工藝人員快速判斷刀具是否異常磨損、加工節拍是否波動，可用于后續預測性維護模型的數據基礎；
  • 通過實時趨勢監控，可提前發現設備異常，如過熱、卡滯、刀具磨損；
  • 支持按秒級精度查看原始數據，適合深度分析工藝問題與異常加工事件。

• 工藝參數優化與追溯：借助 TDengine TSDB 的高效查詢特點，我們可以輕松查詢過去任意時間段的數據，查詢響應也很及時。

圍繞這一能力，關鍵收益如下：

• 實時監控能力增強：秒級刷新、不丟數據；
• 工藝優化依據：結合倍率穩定度判斷加工策略是否合理；
• 歷史追溯強：可查看任意時段趨勢，用于工件質量問題分析；
• 高性能支持：單設備百萬級數據量也能流暢展示。

相較原有方案，整體服務器資源成本降低了 60%，實時數據查詢響應時間從分鐘級優化至毫秒級，全廠設備健康狀態的全局儀表盤刷新延遲顯著降低，同時預測性維護模型的準確率提升了 25%，有效避免了非計劃停機。

未來規劃

TDengine TSDB 在發那科的成功應用，證明了其在工業物聯網海量時序數據處理上的卓越能力。未來我們計劃深化應用： 一方面，我們希望進一步探索利用 TDengine TSDB 的時序數據特征提取能力，直接在數據庫層面為 AI 模型提供高質量特征數據，進一步簡化處理流程。另一方面，我們也會持續關注 TDengine TSDB 與主流工業互聯網平臺、低代碼工具以及 BI 軟件的生態集成，構建更開放、更易用的智能制造數據分析套件。

我們相信，TDengine TSDB 持續作為數字化戰略中堅實的數據基座，為制造業向智能化、數據驅動方向深化發展提供有力支撐。

關于北京發那科

北京發那科作為中國數控及工廠自動化領域的專業品牌，見證并深度參與了中國制造業蓬勃發展的 30 年，始終致力于 FANUC 全球領先的數控系統及工廠自動化產品及技術在中國的推廣應用。產品與服務覆蓋了汽車、通訊、電子、新能源、智能制造等先進制造各領域，已有超 160 萬臺產品應用于 10 萬多家各行業企業，助力中國先進制造業的轉型升級。其始終堅持切實創新和持續管理變革，以“成為智能制造價值型最佳伙伴”為愿景，以前瞻的行業洞察視角、有效的創新方法論、全價值鏈的解決方案、專業的人才梯隊，長期陪伴客戶一起成長。

作者：苗鵬、陳群建

在智能油田建設過程中，我們越來越清楚地感受到，數據平臺能力已經不只是一個底層技術問題，而是直接影響生產指揮效率、設備維護模式和經營分析深度的關鍵基礎設施。隨著生產現場設備接入越來越多、采樣頻率不斷提升，傳統架構已經難以同時滿足高吞吐寫入、低成本存儲、低延遲查詢和國產化替代等要求。

因此，我們開始重新審視時序數據平臺的技術路線，希望構建一套能夠真正適配油田業務場景的數據底座，更穩定地支撐生產實時感知、異常預警、設備預測性維護以及經營分析等核心業務。

業務場景和挑戰

從具體業務看，我們的需求主要集中在以下三個場景：

• 生產指揮系統：需要實時匯集全油田油水井的生產數據，包括壓力、溫度、流量、含水率等多類參數，每 5 秒采集一次，日均數據量達 20 億條。系統需實現生產態勢實時感知、異常預警智能推送、應急指揮快速響應。
• 機采管控系統：管理抽油機、螺桿泵等采油設備。每臺設備配備多個傳感器，實時監控電機電流、功率、沖次、載荷等關鍵參數，通過振動分析預測機械故障，實現從“定期檢修”到“預測性維護”的轉變。
• 集團生產經營平臺：整合生產、運輸、銷售、庫存全鏈條數據，提供產量分析、成本核算、效益評估等綜合看板。需要對接多個異構系統，處理結構化與非結構化混合數據，支撐管理層戰略決策。

隨著物聯網設備的大規模部署和采樣頻率的提升，系統日均產生的時序數據量已突破 50 億條，傳統的“關系數據庫 + 緩存”架構在寫入性能、存儲成本、查詢效率和運維復雜度等方面面臨嚴峻挑戰。具體痛點表現在：

1. 數據洪峰沖擊：系統每日產生超上億條數據，傳統分庫分表方案難以應對寫入峰值，經常出現數據堆積、延遲入庫現象。
2. 存儲成本失控：原始數據年增長量達到 50TB，并且仍以每年 30% 的速度增長，如果繼續沿用傳統數據庫體系，存儲成本壓力會越來越大。
3. 實時分析瓶頸：生產指揮中心需要同時監控數百口重點井的實時工況，原有系統在并發查詢時響應時間超過 30 秒，嚴重影響決策時效性。
4. 信創替代緊迫性：根據國家信創戰略要求，2025 年底前必須完成核心數據庫的國產化替代，技術選型面臨性能與合規的雙重考驗。

技術選型

面對時序數據管理的嚴峻挑戰，我們成立了專項技術選型團隊，團隊歷時 3 個月，對國內外的時序數據庫解決方案進行了全方位的評估。團隊搭建了模擬測試環境，并使用真實生產數據樣本進行基準測試。測試結果顯示：

• TDengine TSDB 在數據寫入吞吐量方面表現最優，單節點可達 150 萬條/秒，是其他產品的 3-5 倍
• 在相同數據量下，TDengine TSDB 的存儲空間占用僅為傳統方案的 1/8

• 時間范圍查詢響應時間平均在 100 毫秒以內，復雜聚合查詢在 1 秒內完成

在此基礎上，我們最終選擇 TDengine TSDB，主要原因包括以下幾個方面：

• 極致的性能表現：針對時序數據優化的存儲引擎和計算引擎，在典型查詢場景下（時間范圍查詢 + 設備過濾 + 指標聚合）性能超出預期。
• 完整的國產化生態：作為國產自主研發的時序數據庫，TDengine TSDB 已與華為鯤鵬、麒麟軟件、統信 UOS 等主流信創產品完成兼容互認證，符合信創替代路線圖要求。
• 創新的架構設計：獨特的“一個設備一張表”數據模型，完美契合“設備-測點”的數據特征，簡化了數據建模復雜度。
• 專業的技術支持：濤思數據提供 7×24 小時技術支持，展現了強大的本地化服務能力。
• 持續的產品進化：TDengine TSDB 從 2.x 到 3.x 的版本升級路線清晰，特別是 3.x 增強了多級存儲功能、數據訂閱等重要功能，與未來長遠規劃高度契合。

綜合以上因素，最終技術選型團隊一致通過，確定使用 TDengine TSDB 作為時序數據平臺的核心引擎。

落地實踐

平臺架構升級歷程

我們的 TDengine TSDB 應用并不是一次性到位，而是經歷了三個階段的逐步演進：

在第一階段（2023 年 6 月之前），我們初期使用 TDengine TSDB 2.6 版本，部署了 3 節點集群，并改造數據接入層，讓數據直接寫入 TDengine TSDB。同時，我們搭建了 Grafana 監控大屏，先完成技術可行性驗證。

在第二階段（2023 年），我們進入全面推廣期，升級至 TDengine TSDB 3.0 集群版，繼續采用 3 節點部署。業務系統開始對接 3.x 版本，主要功能沒有進行大幅改動，只對部分 SQL 使用方式進行了調整，并完成歷史數據遷移。此后，生產指揮系統和注水管理系統接入統一時序數據平臺，實現多業務系統數據融合與統一查詢。

在第三階段（2024 年至今），我們進一步升級到 TDengine TSDB 3.3，并重點驗證其在油田場景中的關鍵能力：

• 集群高可用：模擬節點故障，驗證數據零丟失和秒級故障切換。
• 多級存儲：測試熱溫冷數據分層存儲策略，驗證存儲成本優化效果。
• 數據訂閱：驗證實時數據推送機制，滿足告警系統的低延遲要求。
• 生態兼容：驗證與現有大數據平臺（Hadoop、Spark）、BI 工具（Grafana、帆軟）的集成能力，完成與集團生產經營平臺的深度集成。

核心業務系統深度集成

毫秒級實時響應

在生產指揮中心大屏場景中，我們需要實時展示生產運行態勢。依托 TDengine TSDB 的數據訂閱能力，系統實現了多個層面的改進：

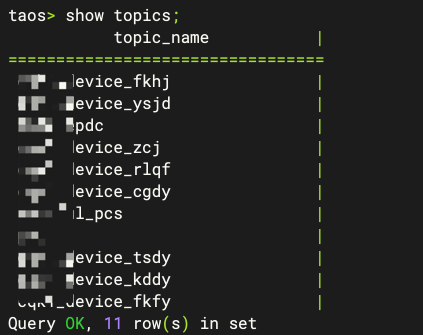

• 實時數據推送：利用CREATE TOPIC創建多個數據主題，分別對應不同區域、不同井型的生產數據，訂閱端實現毫秒級數據接收。

• 智能告警引擎：基于SUBSCRIBE功能，實時監控壓力異常、產量波動等多個關鍵指標，告警延遲從原來的分鐘級降低到秒級。
• 歷史回溯分析：可快速回溯任意時間點的生產狀態，為事故分析提供數據支撐。

在數據建模上，超級表標簽中包含井號、區塊、井型、管理部門等維度，字段中則包含多個生產參數，以滿足業務檢索和分析需求。

預測性維護轉型

TDengine TSDB 的應用也改變了我們的設備維護模式。以抽油機場景為例，每臺設備配備 8 個振動傳感器，采樣頻率為 100Hz，平臺能夠承接這類高頻寫入數據；同時，我們通過 SQL 窗口函數計算每口井的噸液耗電，識別高能耗設備。

在存儲策略上，我們采用了多級存儲方案：3 個月內的熱數據存儲在 SSD，3–12 個月的溫數據存儲在 HDD，超過 1 年的冷數據自動歸檔到對象存儲。這一策略使年存儲成本降低了 65%。

數據價值釋放

在數據消費層，我們通過 TDengine TSDB 進一步統一了數據服務能力：

• 統一數據服務：通過 REST API 為不同業務部門提供一致的數據訪問接口；
• 實時經營看板：產量、銷量、庫存等關鍵指標實時更新，支持高管決策；
• 成本精細核算：將設備能耗數據與生產數據關聯，實現單井成本分析。

技術架構解析

在高可用部署方面，我們采用 3 節點集群架構，并通過負載均衡 VIP 實現客戶端透明訪問。當單節點發生故障時，可以自動切換，盡可能實現業務無感知。

在數據模型設計上，我們針對業務特點設計了“三級標簽”體系：一級標簽是業務系統，二級標簽是物理區域，三級標簽是設備類型。這種設計既支持跨系統的全局查詢，也能夠兼顧單業務場景下的查詢效率。

實際收益

通過引入 TDengine TSDB 作為時序數據平臺核心引擎，我們在寫入性能、查詢效率、存儲成本和運維效率等多個方面獲得了較為明顯的改善：

• 寫入性能提升：集群整體寫入能力達到 400 萬條/秒，可以滿足未來 3 年的增長需求。
• 查詢性能明顯優化：95% 的查詢可以在 1 秒內響應，復雜聚合查詢從原來的 2–3 分鐘縮短到 5–10 秒。
• 存儲效率提升與成本下降：壓縮比極高，系統通過多級存儲等能力實現了年存儲成本降低 65%。
• 運維效率提升：通過 taosKeeper 配合 Grafana 實現可視化監控，運維工作量減少了 70%。

信創支持

在信息技術應用創新戰略推進下，國產化替代已成為保障國家信息安全、實現產業自主可控的重要路徑。以 TDengine 時序數據庫的遷移實踐為例，該系統原運行于 CentOS 7.9 環境，現已成功遷移至國產銀河麒麟高級服務器操作系統 V10SP3 平臺。這一實踐的意義主要體現在兩個方面：

• 自主可控：銀河麒麟作為國產主流操作系統，與 TDengine TSDB 的結合有助于構建從底層硬件到上層應用的全棧信創體系，提升系統整體自主可控能力。
• 生態兼容：TDengine TSDB 已廣泛適配龍芯、鯤鵬等國產 CPU 架構，并與麒麟操作系統形成協同，進一步增強了信創生態的融合度與穩定性。遷移完成后，TDengine TSDB 仍能保持較高的時序數據處理效率，為行業用戶在信創轉型中提供可靠的數據底座支撐。

未來規劃

紅有軟件與濤思數據保持深度合作，共同參與 TDengine TSDB 在能源行業的生態建設，積極推動時序數據庫技術的創新與應用。在多個實際項目中，TDengine TSDB 已展現出在性能、穩定性及系統適配性等方面的顯著優勢。接下來，我們也將持續關注濤思數據的產品發展，期待在更多項目場景中深化合作。

關于紅有軟件

紅有軟件股份有限公司是專注于智能油田領域信息系統建設的國家級專精特新”小巨人”企業，2024 年 2 月申請股票在全國股份轉讓系統掛牌。2021 年 3 月 17 日，公司與新疆交通建設集團、克拉瑪依云投公司簽署戰略投資協議，三方將整合國有平臺與信息技術優勢，重點開發智慧交通、”互聯網+旅游”等新型基建項目。此次合作被列為克拉瑪依市”十四五”期間數字產業化發展的標志性項目。

作者：侯斌

車聯網之困

作為智慧交通領域的領先企業，我們在推進新一代車聯網云控平臺的建設初期，主要面臨以下三大核心痛點：

• 其一，車端數據接入壓力巨大：全市 10 萬+ 運營車輛需實時上報車速、電機轉速、電池包 SOC、GPS 軌跡等時序數據，傳統數據庫難以支撐高頻次、高并發的數據寫入，時常出現數據擁堵或丟失；
• 其二，路側感知數據處理滯后：路側 RSU、攝像頭、雷達產生的目標級結構化數據（含目標 ID、坐標、速度、類型）需用于實時碰撞風險計算與信號燈協同，但傳統存儲方案寫入延遲超過秒級，無法滿足毫秒級決策需求；
• 其三，數據價值挖掘低效：車路協同產生的 PB 級歷史數據分散存儲，缺乏統一的時序數據管理工具，想要聚合特定時段、路段的流量、平均速度等關鍵指標，需耗費數小時甚至數天，嚴重影響交通宏觀決策效率。

TDengine TSDB：開啟變革

為破解上述難題，我們引入專為時序數據設計的 TDengine TSDB。 憑借“超級表 + 子表”的獨特數據建模方式，TDengine TSDB 能夠很好地適配車聯網場景中“設備數量多、數據并發高、采集頻率高”的數據特征。同時，TDengine TSDB 原生支持 MQTT、Kafka 等物聯網數據接入方式，可實現設備數據的直連寫入，大幅降低系統接入復雜度。此外，其內置豐富的時序數據聚合函數，可將歷史數據查詢時間從小時級縮短至秒級，為車聯網系統的實時管控與歷史分析提供了堅實的技術支撐。

亮點一：車端實時數據接入飛躍，10 萬+ 車輛毫秒級在線管控

我們基于 TDengine TSDB 設計了 “一車一子表” 的數據模型：以 “車輛信息超級表（vehicle_info_st）” 統一定義車速、電機轉速（motor_speed）、電池包 SOC（battery_soc）、GPS 經度（gps_lng）、GPS 緯度（gps_lat）等字段，每輛車對應一張獨立子表（子表名以車輛 VIN 碼命名，如 vin_123456789）。車輛通過 T-Box 以 MQTT 協議實時上報數據， TDengine TSDB 實現毫秒級入庫，穩定支撐 10 萬+ 車輛同時在線，確保每輛車的動態數據無延遲、無丟失。

TDengine TSDB SQL 語句（車輛實時數據查詢與監控）：

 --   1. 創建車輛信息超級表（定義時序數據結構）
CREATE   STABLE vehicle_info_st (
    ts TIMESTAMP,  -- 數據采集時間戳
    speed FLOAT,   -- 車速（單位：km/h）
    motor_speed INT,  -- 電機轉速（單位：rpm）
    battery_soc INT,  -- 電池包SOC（單位：%）
    gps_lng DOUBLE,   -- GPS經度
    gps_lat DOUBLE    -- GPS緯度
)   TAGS (
    vin STRING,    -- 車輛唯一標識（子表標簽）
    vehicle_type STRING  -- 車輛類型（如公交車、出租車、私家車）
);
--   2. 查詢某輛車（VIN：vin_123456789）最近10分鐘的實時數據（用于大屏實時監控）
SELECT   ts, speed, battery_soc, gps_lng, gps_lat
FROM   vin_123456789
WHERE   ts >= NOW() - 10m
ORDER   BY ts DESC;
--   3. 統計全市各類型車輛的平均車速（用于交通狀態分析）
SELECT   vehicle_type, AVG(speed) AS avg_speed
FROM   vehicle_info_st
WHERE   ts >= NOW() - 5m
GROUP   BY vehicle_type;

亮點二：路側感知數據接入升級，毫秒級支撐碰撞風險與信號燈協同

針對路側感知數據，我們采用 TDengine TSDB的“一路口一張子表” 建模方案：創建 “路側目標信息超級表（road_side_target_st）”，定義目標 ID（target_id）、目標坐標（target_x/target_y）、目標速度（target_speed）、目標類型（target_type，如機動車、非機動車、行人）等字段，每個路口的路側設備（RSU + 攝像頭 + 雷達）對應一張子表（子表名以路口編號命名，如 crossing_001）。

路側設備通過 MQTT、Kafka 協議將結構化數據實時推送至區域云，由 TDengine TSDB 進行毫秒級寫入與統一存儲。數據隨后實時同步至碰撞風險計算模塊和信號燈控制系統。當系統檢測到車輛與行人距離小于安全閾值時，可在 500 毫秒內觸發預警，并動態調整信號燈配時，從而提升路口通行安全。

TDengine TSDB SQL 語句（路側目標數據查詢與風險預警） ：

--   1. 創建路側目標信息超級表
CREATE   STABLE road_side_target_st (
    ts TIMESTAMP,  -- 數據采集時間戳
    target_id INT,  -- 目標唯一標識
    target_x DOUBLE,  -- 目標x坐標（單位：m，基于路口坐標系）
    target_y DOUBLE,  -- 目標y坐標（單位：m，基于路口坐標系）
    target_speed FLOAT,  -- 目標速度（單位：m/s）
    target_type STRING  -- 目標類型（motor_vehicle/non_motor_vehicle/pedestrian）
)   TAGS (
    crossing_id STRING,  -- 路口編號（子表標簽）
    device_id STRING     -- 路側設備ID
);
--   2. 查詢某路口（crossing_001）最近30秒內的所有目標數據（用于碰撞風險計算）
SELECT   ts, target_id, target_x, target_y, target_speed, target_type
FROM   crossing_001
WHERE   ts >= NOW() - 30s
ORDER   BY ts DESC;
--   3. 統計某路口早晚高峰（7:00-9:00、17:00-19:00）的各類目標流量（用于信號燈配時優化）
SELECT   target_type, COUNT(DISTINCT target_id) AS target_count
FROM   road_side_target_st
WHERE   crossing_id = 'crossing_001'
  AND (ts BETWEEN '2024-01-01 07:00:00' AND   '2024-01-01 09:00:00'
       OR ts BETWEEN '2024-01-01 17:00:00'   AND '2024-01-01 19:00:00')
GROUP   BY target_type;

亮點三：云控平臺與歷史分析革新，PB 級數據支撐宏觀決策

在 “邊緣云→區域云→中心云” 三級云控架構中，TDengine TSDB 承擔 “實時數據湖 + 歷史倉庫” 雙重角色：邊緣云實時采集車端、路側數據并寫入 TDengine TSDB，區域云基于 TDengine TSDB 進行實時計算（如路段流量統計），中心云則存儲全量 PB 級歷史數據。

借助 TDengine TSDB 超級表的高效聚合能力，系統能夠快速查詢?nèi)我鈺r間范圍（如近一周、近一個月）以及任意路段（如西湖大道、錢江新城隧道）的交通關鍵指標，包括車流量、平均速度以及基于車速和車輛類型計算的碳排強度。實際應用中，相關數據查詢響應時間已從傳統方案的 2 小時縮短至 3 秒以內，為交通宏觀決策、高精地圖更新以及城市級交通仿真提供了精準的數據支撐。

TDengine TSDB SQL 語句（交通宏觀數據聚合與分析） ：

--   1. 聚合某路段（如西湖大道，通過GPS范圍界定）近1周的日均車流量與平均車速
SELECT   DATE(ts) AS stat_date,
       COUNT(DISTINCT vin) AS   daily_flow,  -- 日均車流量（按車輛VIN去重）
       AVG(speed) AS avg_daily_speed       -- 日均平均車速
FROM   vehicle_info_st
WHERE   gps_lng BETWEEN 120.123 AND 120.145  --   西湖大道路段經度范圍
  AND gps_lat BETWEEN 30.234 AND 30.256   -- 西湖大道路段緯度范圍
  AND ts >= NOW() - 7d
GROUP   BY stat_date
ORDER   BY stat_date;
--   2. 計算全市近1個月各區域的碳排強度（基于車輛類型與車速的自定義公式）
SELECT   vehicle_type,
       AVG(CASE WHEN speed <= 20 THEN   0.8  -- 低速行駛碳排系數
                WHEN speed <= 60 THEN   0.5  -- 中速行駛碳排系數
                ELSE 0.6 END) AS   carbon_intensity  -- 高速行駛碳排系數
FROM   vehicle_info_st
WHERE   ts >= NOW() - 30d
GROUP   BY vehicle_type;
--   3. 查詢某區域（如錢江新城）近24小時的交通流量變化趨勢（用于實時仿真）
SELECT   DATE_TRUNC('hour', ts) AS stat_hour,    -- 按小時聚合
       COUNT(*) AS hourly_flow
FROM   vehicle_info_st
WHERE   gps_lng BETWEEN 120.167 AND 120.189
  AND gps_lat BETWEEN 30.268 AND 30.290
  AND ts >= NOW() - 24h
GROUP   BY stat_hour
ORDER   BY stat_hour;

業務改進與提升

1. 成本效益雙豐收

相比傳統數據庫方案， TDengine TSDB 通過 “超級表 + 子表” 的輕量化建模，將存儲成本降低 60%（PB 級數據存儲無需額外擴容硬件）；同時，其原生支持?jǐn)?shù)據壓縮與分布式計算，減少了 50% 的服務器部署數量，每年為我們節省硬件采購與運維成本超 200 萬元。此外，數據查詢效率提升 99%（從 2 小時縮短至 3 秒），大幅減少計算資源占用，進一步降低 IT 運營成本。

2. 決策精準效率高

依托 TDengine TSDB 的實時數據處理能力，我們的車輛管控業務實現了從 “事后追溯” 到 “實時預警” 的轉變（如 10 萬 + 車輛異常狀態可在 1 秒內觸發警報）；在宏觀決策層面，基于 TDengine TSDB 的快速數據聚合，交通信號燈配時優化周期從 1 個月縮短至 1 周。

未來展望：持續進化

下一步，我們將繼續深化 TDengine TSDB 的應用場景：一方面，拓展 “車-路-云-人” 全要素數據接入，將共享單車、行人過馬路數據納入 TDengine TSDB 中進行管理，構建更全面的交通數據體系；另一方面，基于 TDengine TSDB 的時序數據挖掘能力，開發 “交通擁堵預測模型”，實現提前 15 分鐘預測路段擁堵情況并推送至市民導航 APP，進一步提升城市交通智能化水平。

關于?？抵锹?lián)

浙江?？抵锹?lián)科技有限公司為中電?？导瘓F(tuán)旗下企業，秉承中國電子科技集團有限公司新一代信息基礎設施戰略，用科技筑基交通強國偉業，致力成為國內領先的智能網聯與車路協同產品和技術服務商。在《交通強國建設綱要》的指引下，?？抵锹?lián)持續以“客戶為中心”進行技術與產品的研發和創新，打造數字化、網聯化、智能化、協同化的數智道路，構建泛在的、先進的交通信息基礎設施。

作者：?？抵锹?lián) 徐翔

背景和痛點

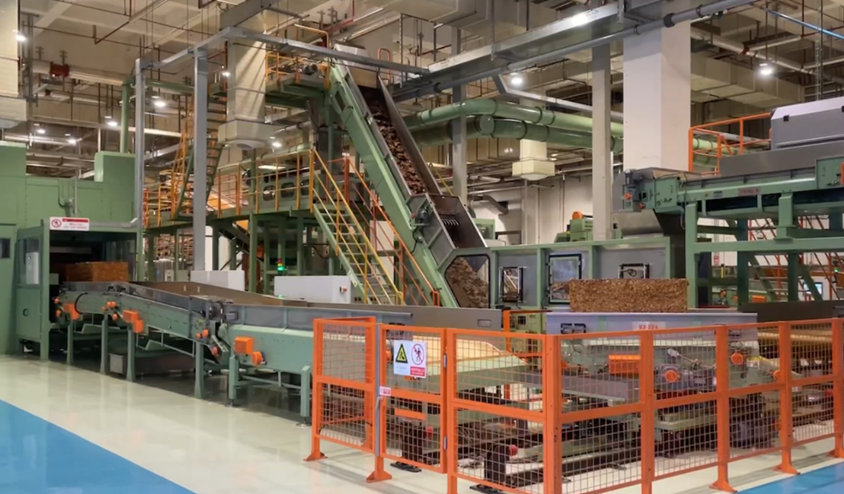

所謂“制絲技改”，即制絲生產線技術改造，是指運用新技術、新工藝、新設備對傳統的卷煙制絲生產線進行升級和改造，以達到提升產品質量、提高生產效率、降低消耗、保障安全、實現智能化生產等目標。

制絲是卷煙生產的“心臟”環節，其工藝水平直接決定了卷煙產品的內在質量、風格和穩定性。制絲車間工藝復雜、設備眾多，在技改中通常會部署大量的傳感器（如溫度、濕度、流量、壓力、重量等）和智能設備。

這些設備持續產生規模龐大、特征鮮明的數據：

• 數據規模大、采樣頻率高：一條制絲線可能有成千上萬個監測點，采樣頻率從秒級到毫秒級不等，日均數據量可達 GB 甚至數十 GB。
• 典型時序特征：所有數據嚴格與時間戳綁定，按時間順序連續產生與寫入。
• 寫入高度密集：系統中 95% 以上的操作為實時數據寫入，對數據庫的寫入吞吐量要求極高。
• 讀取分析導向：讀取操作多為基于時間段的聚合查詢，而非隨機單點查詢。
• 價值密度低：單個數據點的價值有限，其價值體現在長期的整體趨勢分析和批量處理中。

為什么選擇 TDengine TSDB

隨著生產線智能化水平不斷提升，制絲車間傳感器數量持續增長，需要對溫度、水分、重量等關鍵參數進行實時采集與分析。 原有系統架構在歷史數據存儲能力和擴展性方面逐漸暴露出瓶頸，已難以支撐制絲車間 10 萬級測點、萬億級數據規模下的長期存儲與高效查詢，制約了后續數據分析與業務深化。同時，原有系統接口形式相對單一，高并發訪問易導致系統堵塞，影響實時數據寫入與處理效率，數據管理能力和系統穩定性均面臨挑戰。

為解決上述問題，我廠制絲車間計劃構建一套數據平臺。在技術選型過程中，我們評估了多種方案：若采用 Hadoop 作為底層架構，其體系過于龐大復雜，運維及開發所需專業技術門檻較高；而國外傳統實時數據庫產品，難以適應新興工業互聯網架構要求，在可擴展性與查詢效率方面存在明顯局限。

經綜合比較，我們選定 TDengine TSDB 作為平臺核心時序數據庫。該產品在時序數據建模、寫入與查詢性能方面與工業互聯網的系統架構高度契合，能夠穩定支撐大規模測點和高并發數據接入需求。同時，TDengine 提供了較為完善的生態與工具體系，在降低應用開發復雜度和實施成本的同時，也滿足了制絲車間對數據平臺穩定性、高性能與易用性的整體要求。

具體來說，TDengine TSDB 在工業數字化場景下的顯著優勢可歸納為以下幾點：

• 高性能與高擴展性：TDengine TSDB 專為時序數據設計，顯著提高了寫入查詢性能。其分布式架構支持水平擴展，能夠輕松應對制絲車間萬億級數據量的存儲與處理需求。
• 超級表概念：作為 TDengine TSDB 的核心設計之一，可為同類型設備統一定義超級表，每個具體傳感器實例對應一個子表進行數據寫入與管理。這使得管理和查詢同類設備的數據變得異常簡單和高效，非常適合制絲線上大量同類型傳感器的場景。
• 易用性與豐富的接口：支持標準 SQL 的語法，并針對時序數據進行了擴展，降低了學習和使用的門檻。支持 RESTful API、JDBC、C/C++、Python、Go 等多種編程語言接口，可以方便地與制絲線的 MES、SCADA 等上層系統以及基于 Java/Python 等開發的數據分析平臺集成。

通過引入 TDengine TSDB，我們能夠以更低的成本、更高的效率，可靠地管理和利用制絲生產線產生的海量時序數據，為生產過程的數字化、透明化和智能化奠定了可靠的數據基礎，進而支撐產品質量提升、工藝運行穩定以及整體運營成本的持續優化。

TDengine TSDB 的落地實踐

我們于 2024 年 3 月開始應用 TDengine TSDB。初期采用 3 節點集群部署，數據庫版本為 3.1.1.26，并通過 1 臺 Nginx 實現負載均衡與訪問轉發。隨著采集點位規模持續擴大，系統逐步進行擴展與升級，將節點硬件配置提升至 48 核 / 48GB 內存，同時將數據庫版本升級至 3.3.4.10，以更好地支撐數據規模增長與性能需求。

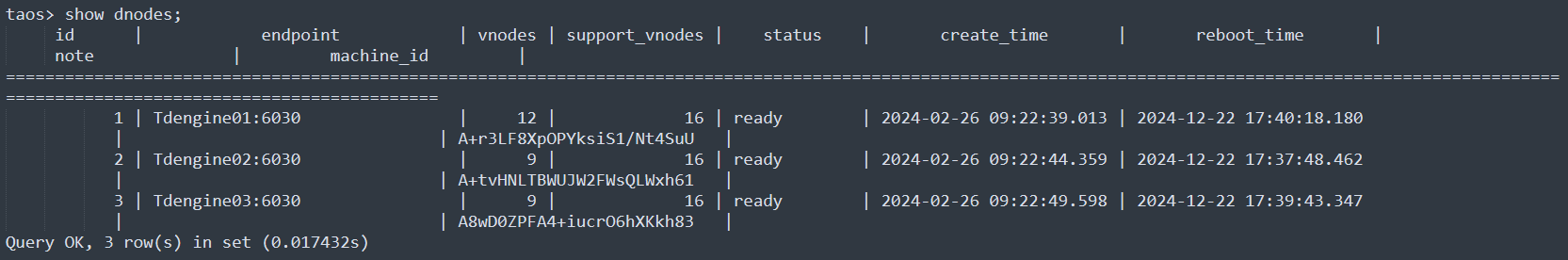

TDengine TSDB 節點配置如下：

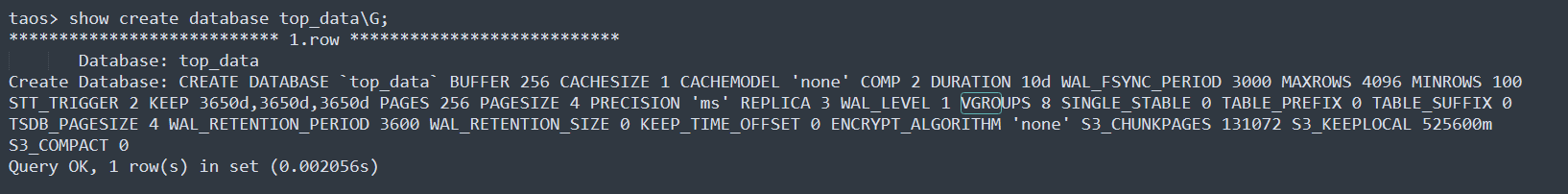

制絲集控建庫參數：

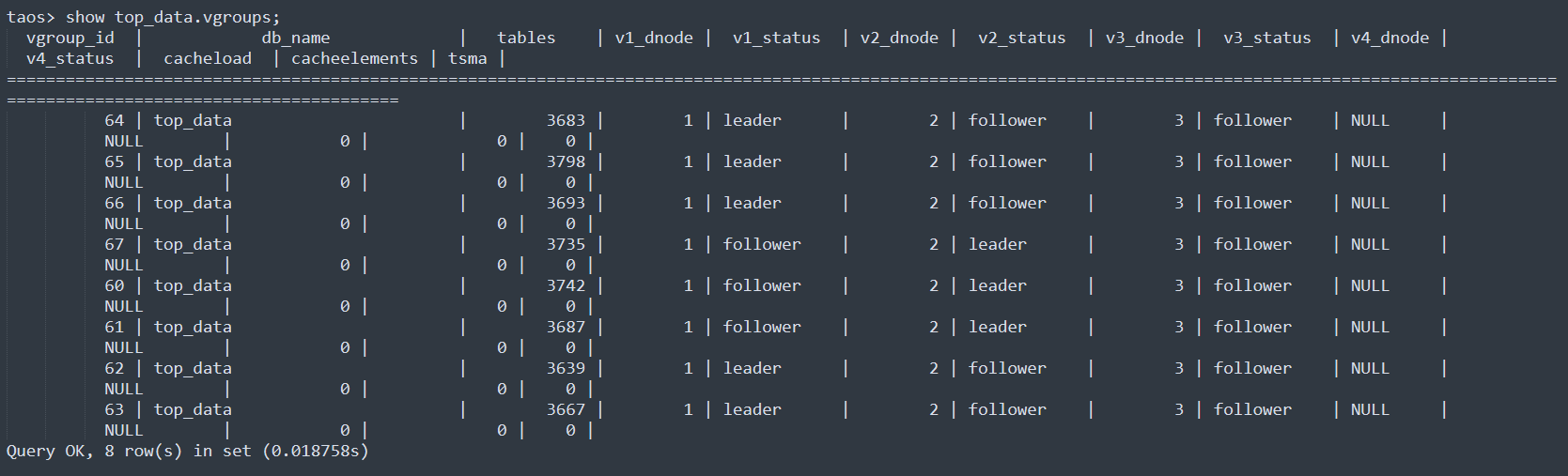

1 個點位數據存放在 1 張子表里，目前已創建 3 萬多子表：

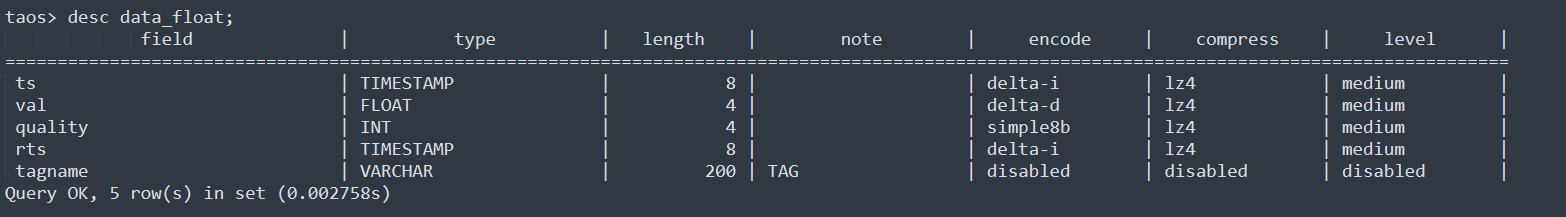

按采集類型分別建超級表，超級表結構示例如下：

實踐效果展示

基于 TDengine TSDB 構建的制絲集控系統，已成為我們工廠推進智能化升級與精益生產的重要基礎。該系統并非單一的控制軟件，而是融合數據采集、分析處理、過程控制與協同管理的一體化綜合平臺，推動車間生產管理模式由經驗驅動向數據驅動轉變。系統建設的核心目標在于以數據支撐生產決策、以智能化手段保障過程穩定，重點解決了傳統生產中依賴人工經驗、系統間信息割裂以及質量控制反饋滯后等問題。

目前，系統在 3 臺 taosX 節點上共配置 60 余個采集任務，已接入制絲車間各類設備數據 3 萬余個測點，后續隨著系統擴展，采集規模預計將提升至約 6 萬個測點。

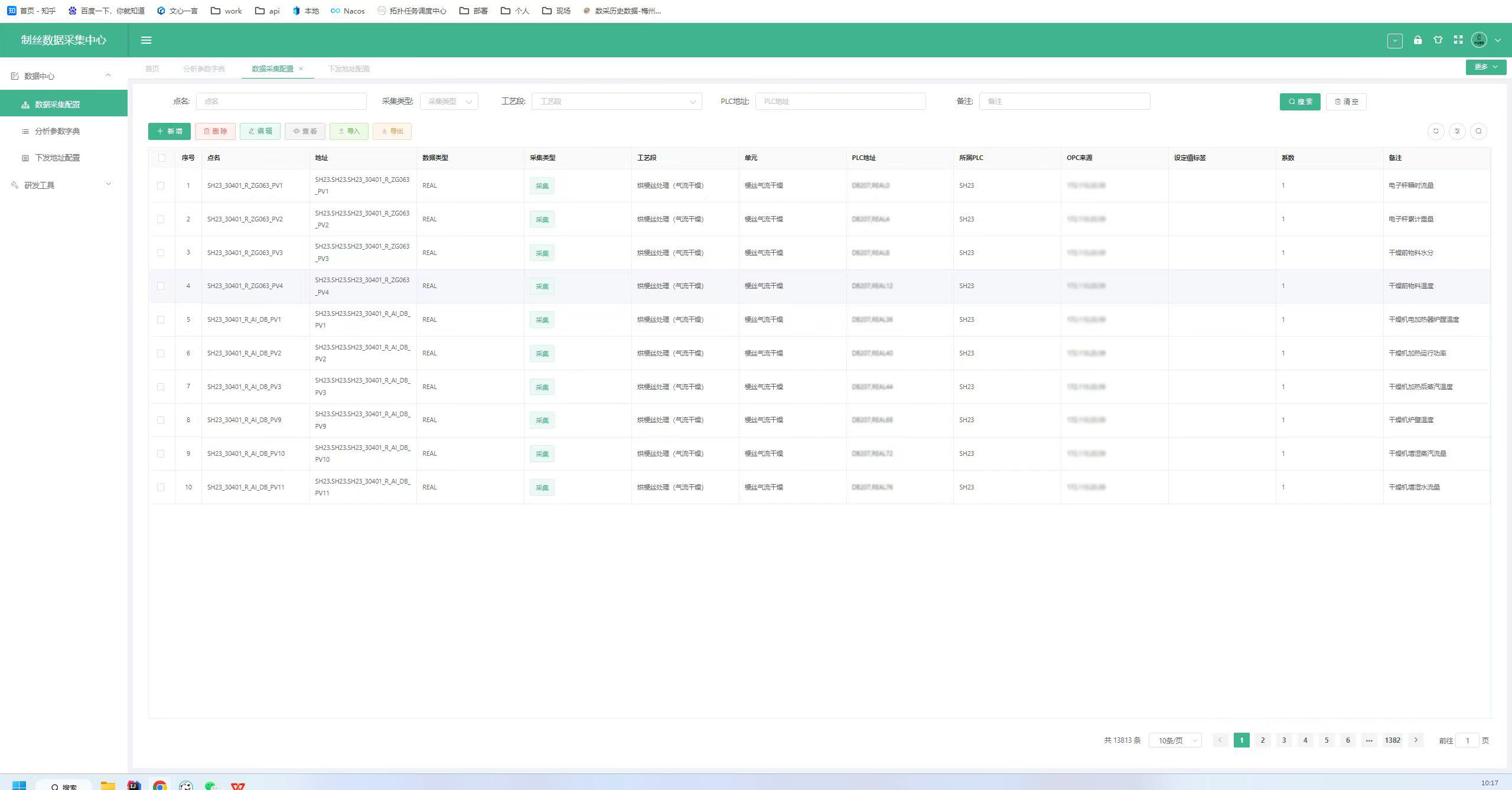

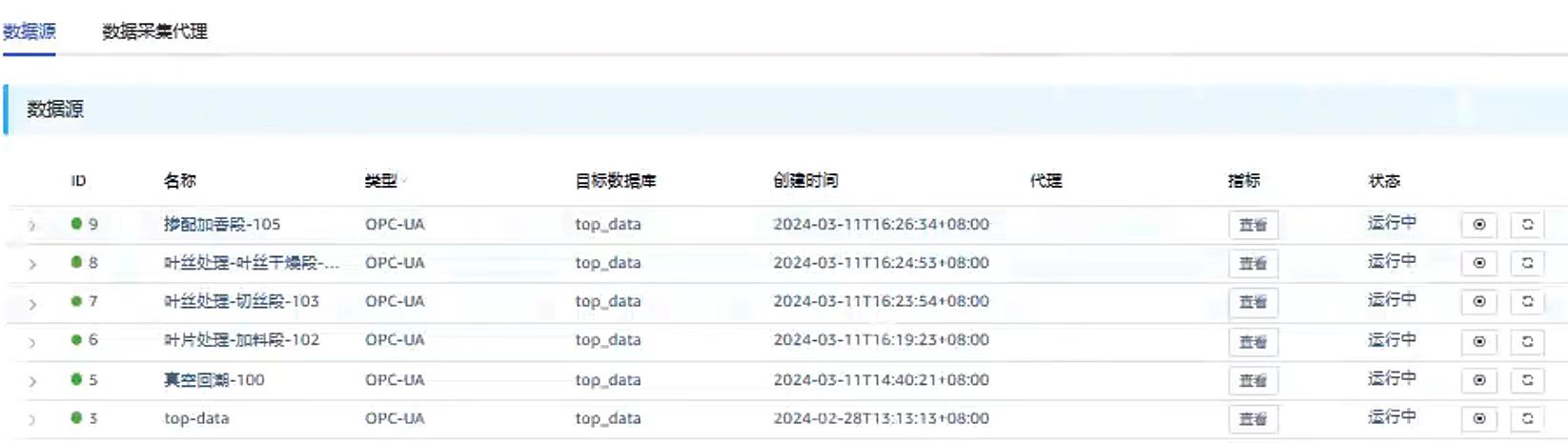

• taosExplorer 里配置的數據采集任務如下圖所示：在數據接入頁面配置了葉絲處理切絲、葉片處理加料、真空回溯等工藝段的數據采集任務。

• 制絲數據采集配置：在制絲數據采集中心可查看當前的數據采集配置。

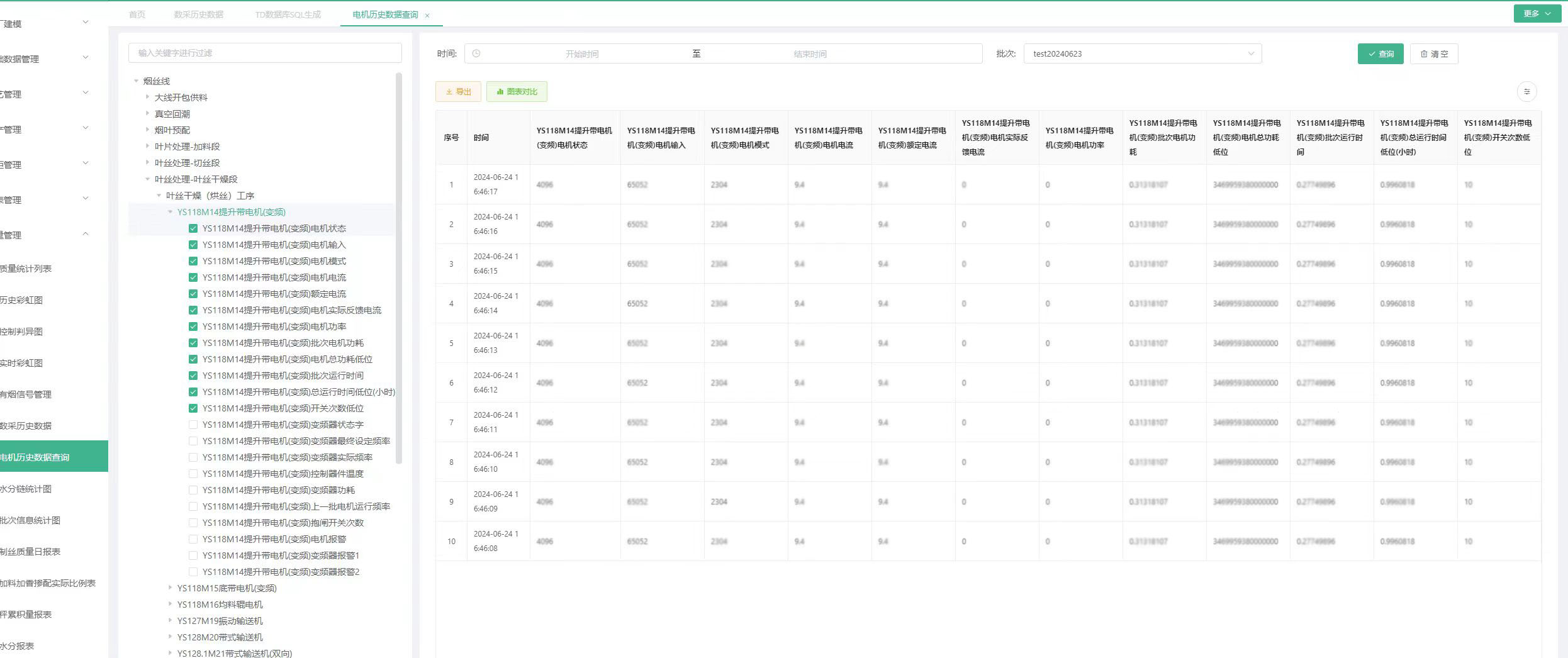

• 采集到的電機狀態數據展示：如下是采集的某工藝段電機數據，包括電機狀態，電機電流，電機功率等數據。

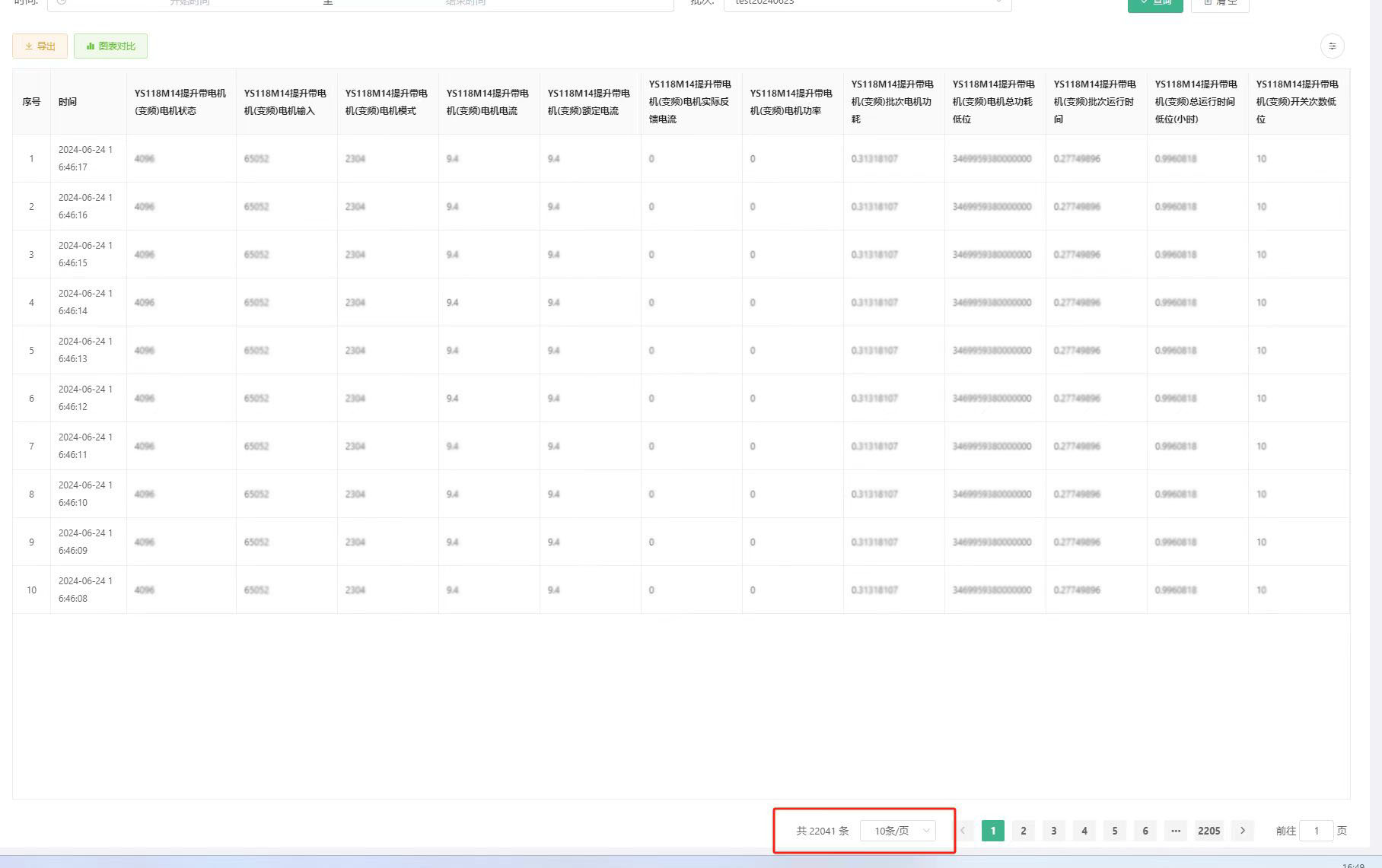

• 電機歷史數據查詢展示：可以在電機歷史數據查詢頁面指定開始和結束時間查詢采集到的各項歷史數據。

采用 TDengine TSDB 構建制絲集控系統并投入運行后，我們工廠在多個方面取得了顯著成效：

• 生產更穩定高效：生產斷流風險大幅降低，全流程自動化銜接提高了整體效率。
• 質量更精準可控：關鍵工藝參數實現智能化、精細化控制，產品均質化水平顯著提升。
• 管理更科學透明：生產過程數據化、可視化，使管理決策從經驗驅動轉向數據驅動。

該系統已成為我們廠推進制造向“智”造升級的重要支撐。通過夯實統一的數據基礎，不僅有效緩解了當前生產與管理中的關鍵瓶頸，也為后續持續優化、技術創新和高質量發展構建了核心能力。

經驗分享

數據采集時間戳對齊

TDengine TSDB 默認支持毫秒級時間精度，即時間戳字段精確至毫秒。在采用單列模型的 OPC UA 數據采集方案中，每個采集點位的數據存儲于獨立子表中。

在實際業務中，部分查詢場景需要同時從多張子表中獲取同一時刻的數據，因此通常會基于 ts 字段進行關聯查詢。但由于采集頻率為每秒一次，而ts字段記錄至毫秒級，不同子表中同一秒內的數據在毫秒位上可能存在細微差異，導致無法直接完成關聯。

為解決該問題，我們在采集任務配置文件中新增 ts_transform 列，并將其設置為 ts / 1000 * 1000。該表達式先將時間戳除以 1000 取整，再乘以 1000，從而將毫秒位統一歸零。調整后，各子表間的ts字段可在秒級上完全一致，進而實現跨表關聯，滿足了多點位同步分析的業務需求。

將時間戳字段做轉換后的效果如下：

OPC UA 數據采集實踐

在基于 taosX 的 OPC UA 數據采集場景中，每一個采集任務在運行時都會獨立占用一個線程。若在單個采集任務中配置過多采集點位，會直接拉長任務的執行周期，從而增加整體采集延遲。因此，在采集任務規劃階段，需要對點位數量進行合理拆分與均衡分配。根據實際運行經驗，為保證穩定的秒級采集能力，建議將單個采集任務的點位數量控制在 1000 個以內，以有效降低單任務的采集時延，保障整體數據采集的時效性。

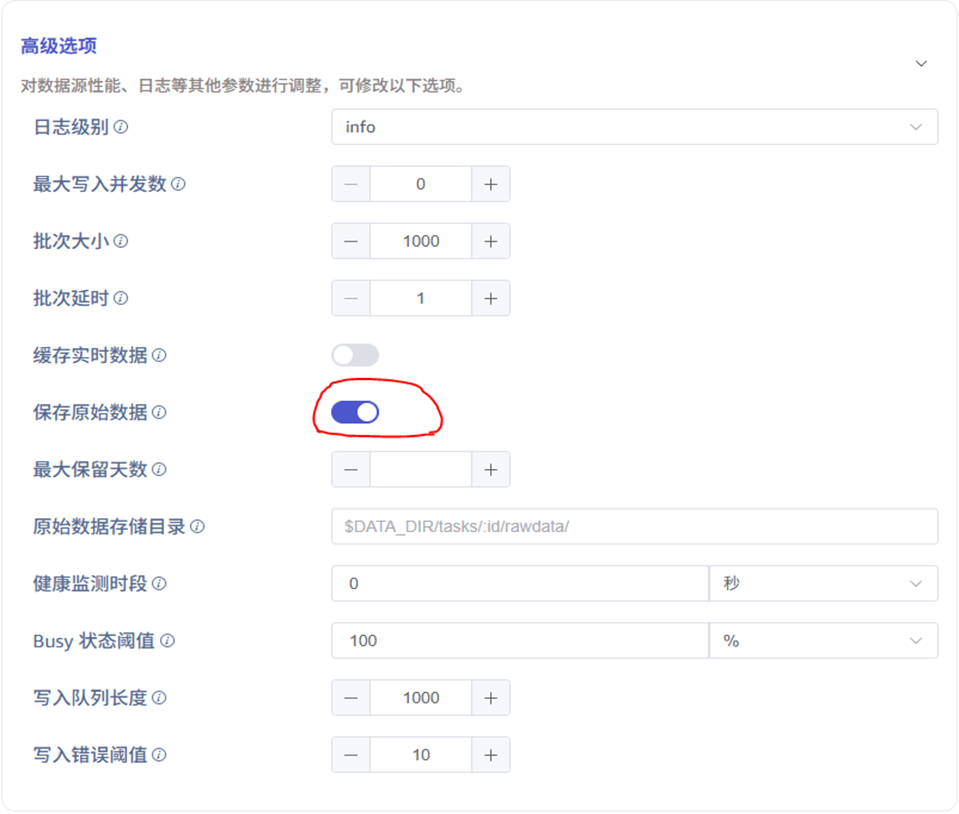

當需要具體分析數據采集鏈路或排查采集異常時，可通過以下步驟獲取詳細日志：在對應采集任務的高級配置選項中，啟用“保存原始數據”功能。開啟后，采集器會將從數據源獲取的原始數據流實時寫入磁盤文件。該文件可用于后續的詳細分析與問題診斷，為定位采集延遲或數據丟失原因提供依據。

未來規劃

我們是較早基于 taosX 開展 OPC UA 數據采集實踐的用戶之一。從濤思研發團隊首次進場完成采集驗證，到交付團隊多次赴梅州開展集群部署、版本升級及數采停產改造，項目在不同階段都經歷了實際運行環境的檢驗。針對過程中出現的各類問題，濤思團隊均能夠快速響應并持續優化，實現了對 taosX OPC UA 采集能力的不斷完善，展現了強大的技術實力和專業的售后服務。

在此過程中，我們也逐步積累了較為系統的實施與運維經驗。目前，TDengine TSDB 集群及數據采集系統已實現穩定運行，在實際生產環境中真正做到了零代碼數據采集。同時我們也期待后續開展更多合作，進一步拓展 TDengine TSDB 在動力系統、能源管理等更多業務場景中的應用。

關于梅州卷煙廠

梅州卷煙廠的歷史最早可以追溯到 1939 年創辦的海源、復興卷煙廠，是梅州當?shù)氐闹е髽I(yè)之一。自“五葉神”品牌推出至 2023 年，累計實現工業產值超 1000 億元，上繳稅收約 600 億元，其納稅額曾多次位居廣東省納稅百強企業前列。企業曾榮獲“廣東省先進基層黨組織”稱號，并涌現出“全國工人先鋒號”、“全國勞動模范”等一批先進集體和個人。

作者 | 梅州廠制絲車間

業務痛點

隨著物聯網技術的普及和數字化轉型的深入，PCS 系統接入的設備數量與數據種類呈指數級增長，海量的時序數據對原有基于 Oracle 構建的數據架構提出了嚴峻挑戰。中原油田 PCS 項目涵蓋采油、注水、儲氣庫管理、管線監控等多個關鍵業務模塊。全油田范圍內布設有數以萬計的傳感器與智能設備，每秒產生數十多萬條時序數據記錄。

在原有技術架構下，我們的系統面臨的核心痛點如下：

• 寫入性能瓶頸：Oracle 數據庫并非為高頻時序數據寫入設計，在面對大量并發插入請求時，I/O 壓力巨大，經常出現寫入延遲，甚至影響前端控制指令的下發。
• 存儲成本高昂：關系型數據庫對時序數據的壓縮效率較低，導致存儲空間占用巨大。為保存一定周期內的歷史數據，需要不斷擴容高端存儲設備，硬件與維護成本居高不下。
• 實時分析能力不足：基于 Oracle 進行時間窗口聚合、設備間關聯分析等操作，需要編寫復雜的 SQL，執行效率低下，響應時間常在分鐘級以上。
• 系統架構僵化：各業務模塊（如 PCS 與儲氣庫）數據獨立存儲，形成數據孤島，難以進行跨業務的統一分析與價值挖掘。

這些痛點嚴重制約了油田數字化和智能化的進程，因此，選擇一個專為時序數據設計的高性能數據庫成為項目組的必然選擇。

選擇 TDengine TSDB

在項目選型初期，我們團隊制定了明確的目標：新數據庫必須具備極高的寫入和查詢性能、優異的數據壓縮能力、對 SQL 標準的良好支持、高可用性與易于維護的集群架構，并能與現有物聯網生態無縫集成。

經過嚴格的 POC 測試，TDengine TSDB 在以下方面展現出決定性優勢：

• 性能碾壓：在同等硬件條件下，TDengine TSDB 的寫入吞吐量、查詢速度更是有數量級的提升。
• 極致壓縮：憑借其專為時序數據設計的存儲結構，TDengine TSDB 的壓縮比輕松達到 1:10 ，遠超測試中的其他競品。

• SQL 兼容性：團隊原有的 SQL 技能可以輕松遷移，大大降低了開發和學習成本。同時，這也方便了像 ThingsBoard 這樣的第三方工具直接通過標準 JDBC 連接進行數據查詢。

• All in One 設計：TDengine TSDB 內置了消息隊列、緩存和數據訂閱等功能，無需再部署 Kafka/Redis 等額外組件，簡化了系統架構，降低了運維復雜度。
• 企業級特性：企業版提供的多級存儲功能，可以將冷數據自動遷移至更廉價的對象存儲，進一步優化成本，這與項目長期數據保存的需求完美契合。

業務落地實踐

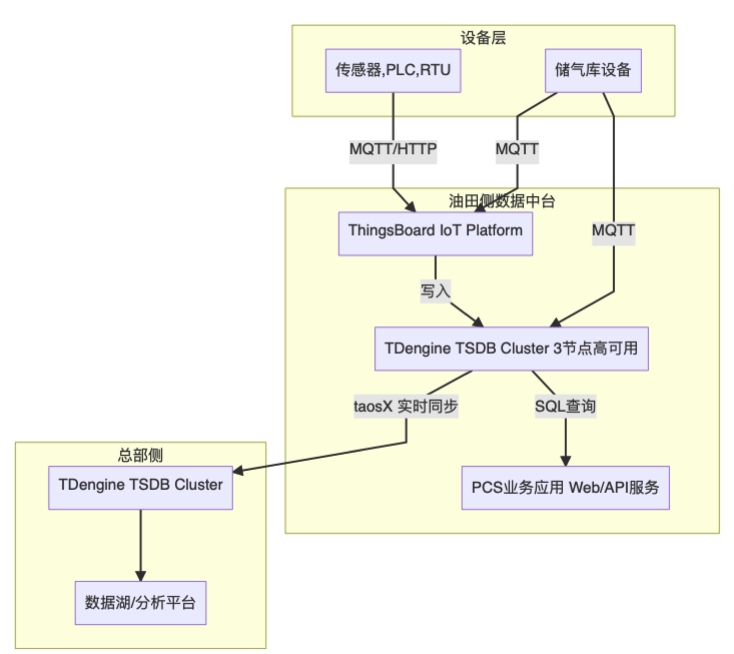

系統架構

新架構中，我們采用了云邊協同架構，TDengine TSDB 作為核心數據持久層與計算引擎貫穿始終。

業務模塊與收益

數據寫入與實時處理模塊

針對不同業務我們采用“雙軌制”寫入策略。對于結構靈活多變的儲氣庫等業務數據，我們利用 TDengine TSDB 的 Schemaless 接口，數據庫自動建表，極大簡化了數據接入流程。對于結構穩定、邏輯復雜的核心 PCS 業務數據，則采用傳統拼裝 SQL 的方式寫入，確保精確控制與高性能。

在數據接入層，油田現場的各類設備通過 MQTT 或 HTTP 協議，將數據上報至 ThingsBoard 物聯網平臺。對于數據結構多變、靈活的儲氣庫業務，采用 TDengine TSDB 的 Schemaless 寫入接口，ThingsBoard 可直接寫入數據，TDengine TSDB 自動建表，極大提升了開發效率。

核心收益——

• 寫入性能飛躍：TDengine TSDB 專為時序數據優化的寫入引擎徹底解決了 Oracle 面臨的 I/O 瓶頸。系統輕松應對每秒數十萬條數據的并發寫入，延遲從秒級降至毫秒級，保障了生產監控數據的實時性與控制指令的及時性。

數據同步與分發模塊

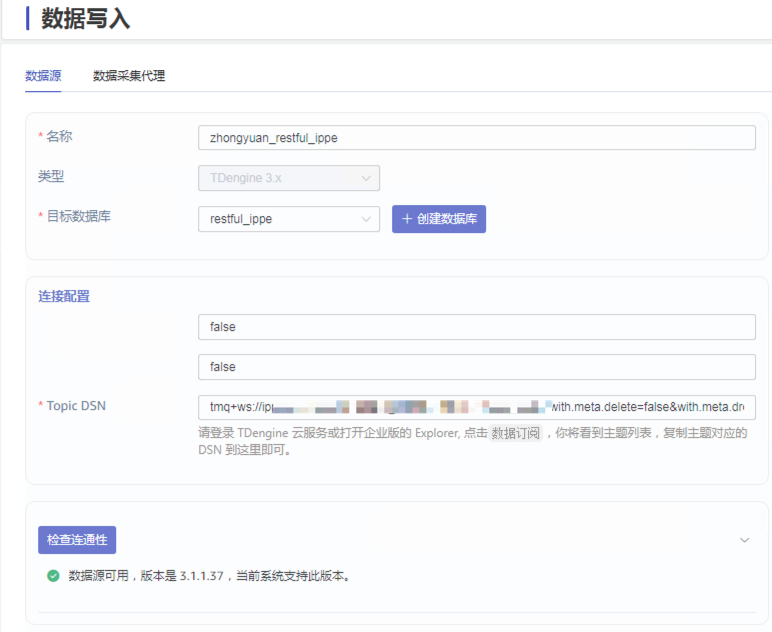

為了滿足總部對全局?jǐn)?shù)據的分析需求，項目使用 TDengine TSDB 企業版提供的 taosX 數據同步工具，將油田生產區的指定數據表/超級表，實時、可靠地同步到總部數據平臺的 TDengine TSDB 集群中，實現了數據的跨地域統一。在數據庫管理 web 后臺頁面圖形化界面即可配置數據實時同步任務。

核心收益——

• 實現數據匯聚與統一：輕松構建了“邊緣-中心”兩級數據體系，解決了總部全局?jǐn)?shù)據分析需求與分公司數據本地化處理需求之間的矛盾。
• 同步過程可靠高效：taosX 工具保障了數據同步的可靠性和一致性，且對源集群性能影響極小?？偛靠蓪?shí)時獲取全域數據視圖，為高層戰略分析和跨區域?qū)?biāo)提供了數據基礎。

數據查詢與分析模塊

業務應用、實時大屏和數據分析系統可直接通過標準 SQL（或 REST API/JDBC）訪問 TDengine TSDB。這樣一來，我們可以充分利用原生函數，進行高效聚合、插值、降采樣等操作。利用“超級表”模型，輕松實現跨設備、跨區域的統一查詢分析。

在數據應用層，業務應用、實時大屏、告警分析引擎均直接連接油田側的 TDengine TSDB 集群，利用其強大的即時計算能力，進行數據查詢與分析。

核心收益——

• 查詢性能指數級提升：典型查詢場景性能對比顯著。例如，“查詢某注水站過去一小時每分鐘的平均壓力”這類時間窗口聚合查詢。
• 打破數據孤島：基于“超級表”概念，將不同采油廠、不同業務線（如采油、注水）的同類型設備（如泵機）數據模型統一，實現了跨業務、跨區域的全局?jǐn)?shù)據關聯分析，為生產協同優化提供了可能。
• 實時分析能力增強：毫秒級的查詢響應使得基于實時數據的監控大屏、即時決策和交互式分析成為現實，顯著提升了生產調度和應急指揮的時效性。

數據存儲與壓縮模塊

TDengine TSDB 針對時序數據特性，采用列式存儲與專用壓縮算法，實現海量測點數據的高效寫入與存儲，在顯著降低空間占用的同時也提升了查詢性能。

核心收益——

• 存儲成本大幅降低：在實際業務中，我們發現數據壓縮效果顯著，壓縮比普遍超過 1:10。原需約 50TB 原始空間的數據，在單副本存儲下僅占用約 4.2TB；結合多級存儲策略，長期數據保存的整體存儲成本下降超過 85%。
• 存儲管理自動化：多級存儲策略實現了數據生命周期的自動化管理，無需人工干預數據歸檔，在保證歷史數據可查詢的同時，釋放了昂貴的高性能主存儲空間。

未來規劃

TDengine TSDB 在中原油田 PCS 項目的成功，是油田數字化轉型的一個開端。接下來我們計劃針對以下幾點進行進一步研究與合作：

1. 深度分析：探索利用 TDengine TSDB 與機器學習框架的結合，對海量歷史時序數據進行深度挖掘，實現設備預測性維護、工藝參數優化等高級應用。
2. 邊緣計算融合：研究 TDengine TSDB 在邊緣側的部署，在數據產生源頭進行初步的過濾和聚合
3. 持續關注：團隊將持續關注 TDengine TSDB 的發展，積極測試新版本、新功能，如流計算引擎的進一步增強，以期在現有平臺上創造更大的業務價值。

關于中原油田

中原油田是中國石油化工集團有限公司的重要上游企業，世界 500 強中石化旗下第二大油氣田。其擁有總礦權面積 15405.164 平方千米，石油資源量 20.88 億噸、天然氣資源量 18451.02 億立方米，探明石油地質儲量 6.258 億噸、天然氣地質儲量 4833.36 億立方米；取得省部級以上科技進步獎 380 項、國家級科技進步獎 36 項、國家專利 765 件，其中“特大型超深高含硫氣田安全高效開發技術及工業化應用”項目榮獲 2012 年度國家科技進步特等獎；獲得全國“五一”勞動獎狀、中央企業先進基層黨組織、中國石化綠色企業等多項榮譽，連續六屆被評為全國文明單位。

作者

王欣怡

為何選擇 TDengine TSDB

作為全球領先的光伏智慧能源整體解決方案提供商，自 2018 年至 2022 年間，我們的光伏系統每日數據量從百萬級躍升至千萬級。隨著數據規模的指數式增長，對存儲與實時計算能力提出了更高要求，原有基于 MongoDB 的架構已難以支撐業務發展。

MongoDB 作為一種文檔型 NoSQL 數據庫，在處理多樣化數據格式的大數據場景中具備很強的靈活性，尤其在 IoT 數據采集與分析領域應用廣泛。然而，對于我們這樣的場景，MongoDB 的特性卻與需求存在一定錯位，主要體現在以下三方面：

• 傳感器上傳的數據均為結構化數據，結構基本不變，若缺乏嚴格的數據校驗機制，MongoDB 的非結構化特性反而容易造成數據污染；
• 查詢性能不足，即便建立索引，也難以在 TB 級數據量中實現快速檢索；
• 采用文檔方式存儲，壓縮率較低，存儲成本升高。

在這種背景下，TDengine TSDB 作為新一代時序數據庫，憑借以下優勢吸引了我們的關注：

• 采用“超級表 + 子表”的建模方式，大幅提升時序數據壓縮率；
• 結合預計算與緩存機制，實現億級數據的毫秒級查詢響應；
• 支持多級存儲，可將歷史數據遷移至低速磁盤，顯著降低存儲成本；
• 兼容標準 SQL，極大簡化了應用開發與系統集成工作。

綜合考量存儲成本、讀寫性能及實施難度等多方面因素，我們最終選擇將數據庫替換為 TDengine TSDB。

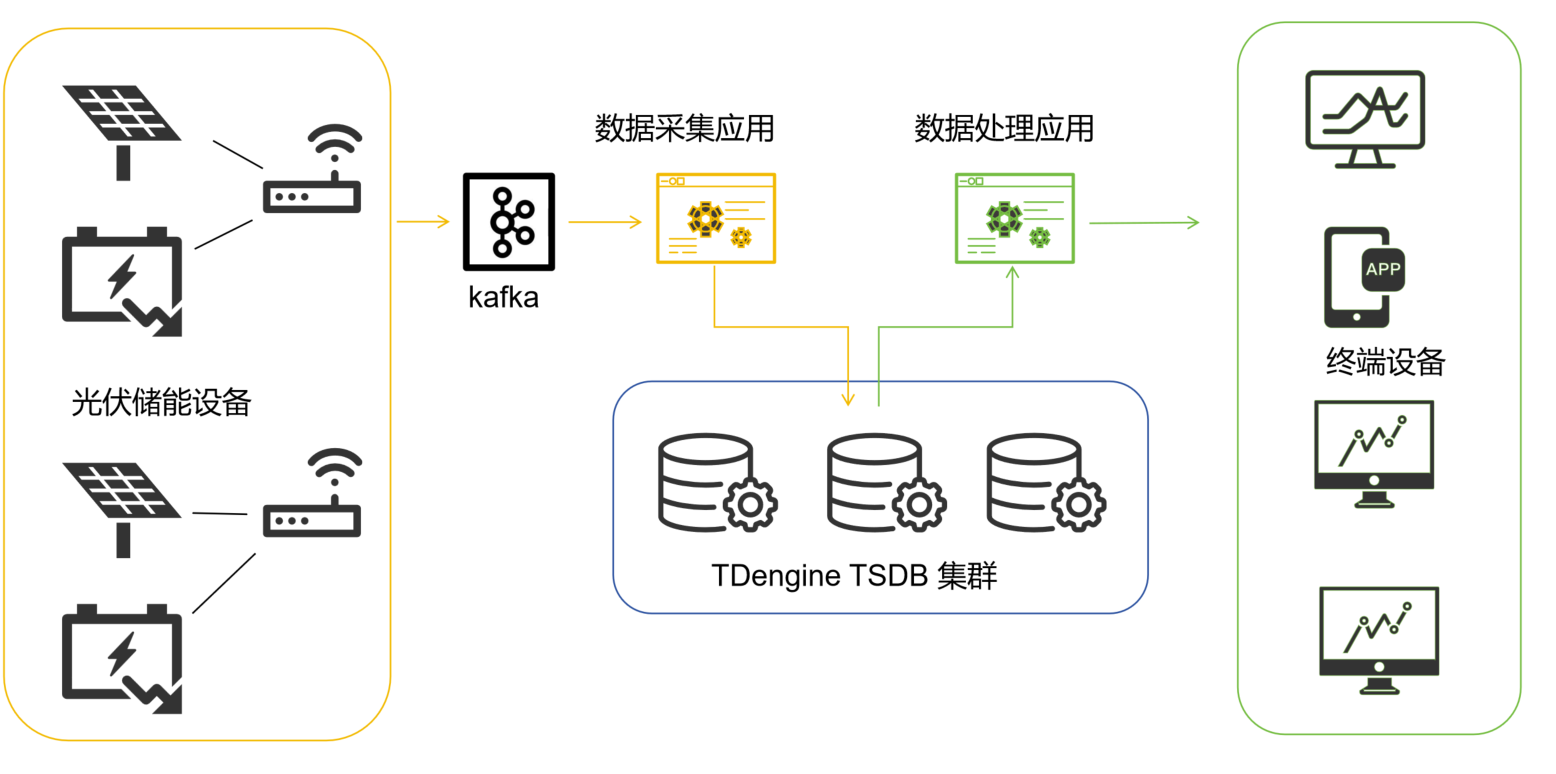

時序數據處理技術架構

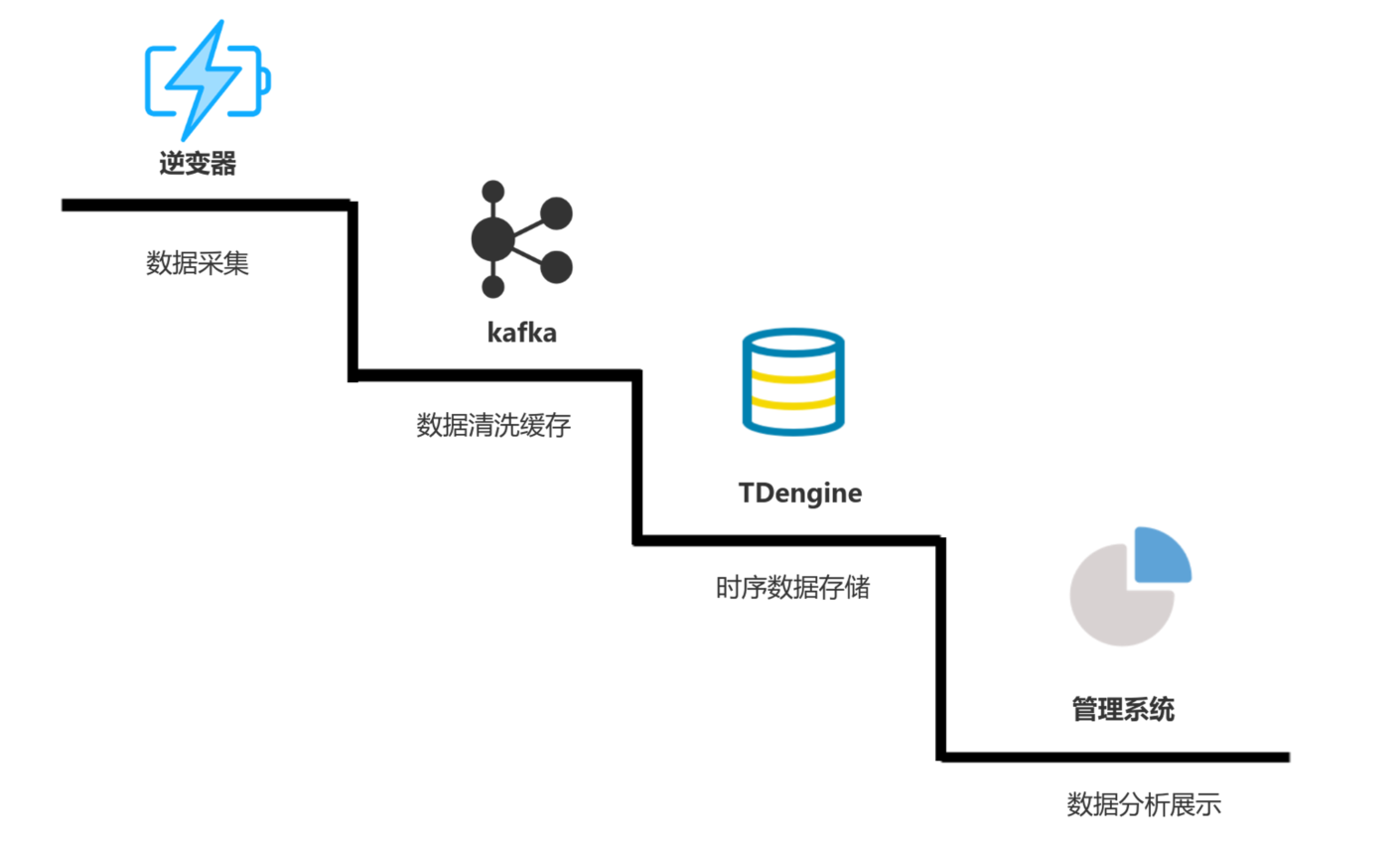

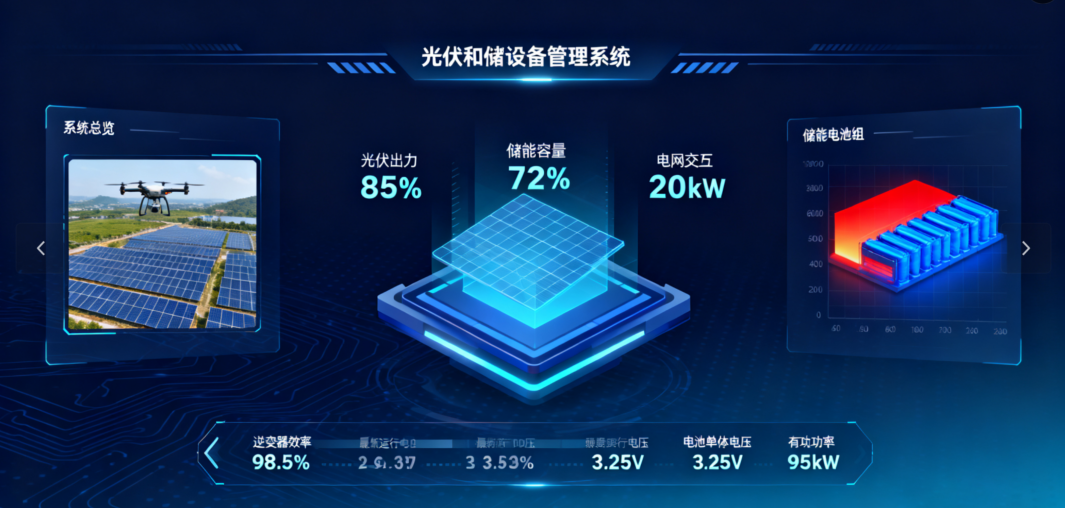

光伏時序數據的主要應用場景集中在我司的能源管理系統中，涵蓋數據采集、接入、存儲、處理與應用等模塊，為企業提供從實時監控、數據分析、運維管理到能源優化與安全管理的全流程數字化支撐。

采集端通過 TCP 協議上報光伏組件、逆變器、電池等設備的運行數據，經過數據清洗后，以結構化格式暫存于 Kafka（僅保留近期時間數據）。數據寫入應用從 Kafka 消費后，將其寫入 TDengine TSDB 進行持久化存儲。隨后，系統對數據進行計算（如當日發電量、實時功率等），并將降采樣結果存入結果庫，以支持后續的統計分析與可視化展示。

雖然采集端的數據可以直接寫入 TDengine TSDB，但是考慮到整體架構的穩定性，我們?nèi)匀槐Ａ袅?Kafka。這樣的設計為系統提供了一個實時數據的冗余緩沖區，不僅在一定周期內實現了數據的高可用存儲，也為后續處理環節預留了維護窗口，從而顯著提升整體架構的可靠性與可用性。

項目實施初期采用的是 TDengine TSDB 2.6 版本，部署了 3 個數據庫節點。數據采集與處理應用通過 RESTful 連接到 TDengine TSDB 集群，集群采用高效云盤與普通云盤相結合的多級存儲架構，在兼顧性能的同時有效控制了整體存儲成本。

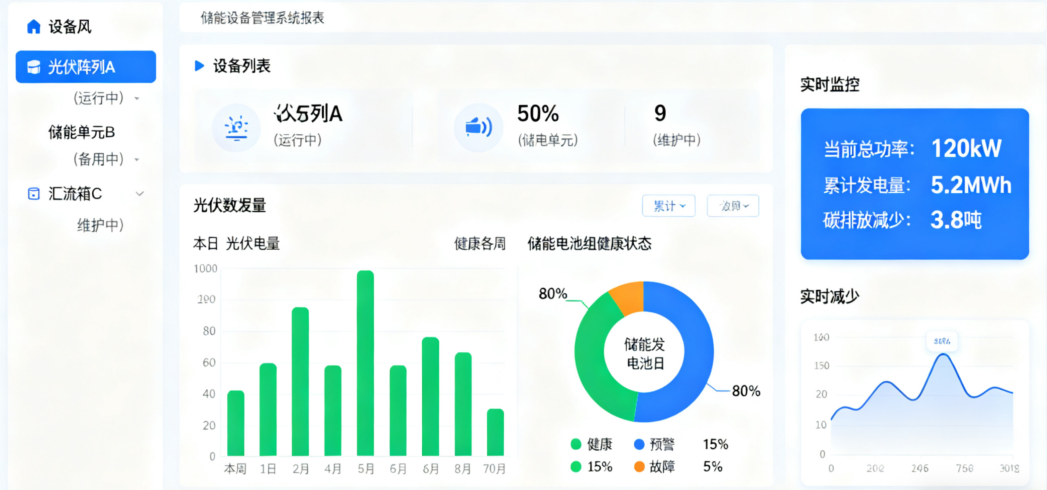

TDengine 應用效果

經過半年的項目實施（包括采集設備改造、應用開發及數據庫適配），能源管理系統順利上線運行。系統實現了千萬級數據（每日）的零延遲入庫，數據分析（如設備日發電量統計）響應時間控制在秒級以內。與此同時，通過高效云盤與普通云盤的分層存儲方案，整體存儲成本降低了約 50%。該系統的成功投產為我司業務發展提供了有力的支撐。

TDengine 3.0 升級經驗分享

隨著業務的持續擴張，系統面臨兩大挑戰：一是接入設備數量不斷增長，導致子表數量的創建達到千萬級別；二是元數據體量激增，造成數據庫啟動緩慢，維護窗口不斷延長。

為解決這些問題，我們于 2024 年決定將 TDengine TSDB 升級至 3.3 企業版。該版本擁有快速的啟動速度及更為海量的數據管理能力：

1. 支持億級時間線；
2. 數據庫“秒級”啟動；
3. 多級存儲支持對象存儲，進一步降低存儲成本。

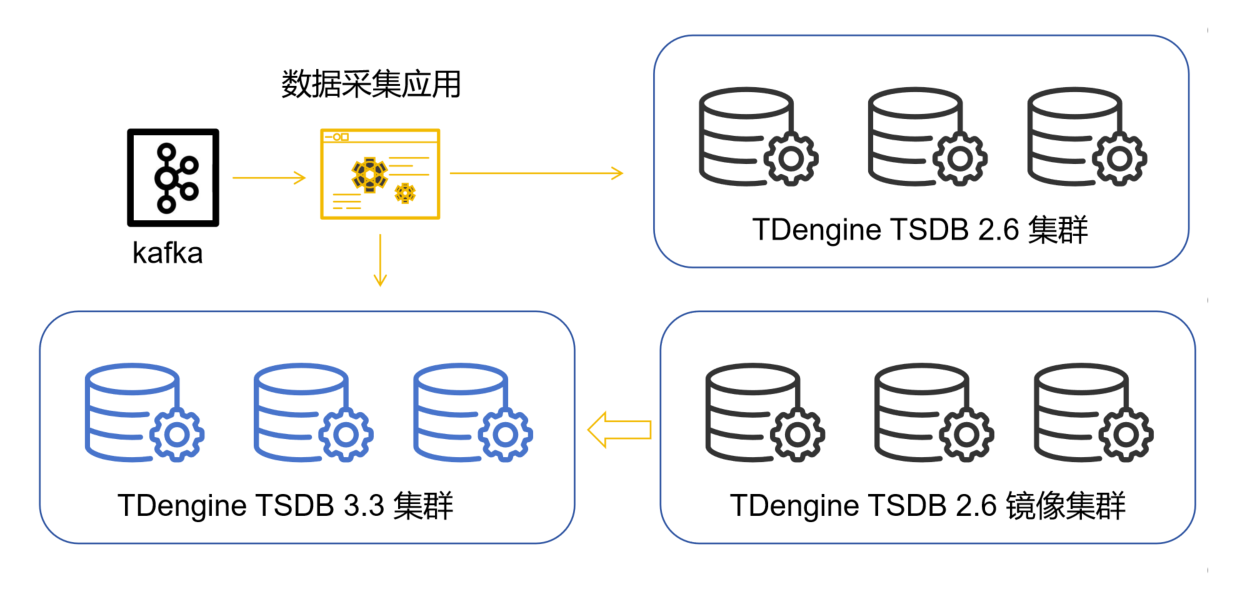

由于系統需在不停機的情況下完成版本升級，我們與 TDengine 專業服務團隊進行了深入溝通，最終確定采用 taosX 數據同步遷移工具，并結合 鏡像集群 + 程序雙寫 的方案完成升級。具體步驟如下：

• 通過云服務工具，將現有的 2.6 集群鏡像復制，創建一個新集群；
• 修改寫入應用，實現對 2.6 集群與 3.3 集群的雙寫，以確保最新數據的一致性；
• 使用 taosX 遷移工具，將歷史數據從鏡像集群無縫遷移至 3.3 集群。

在數據庫升級的同時，我們也同步進行了應用層的升級與適配工作。由于 TDengine TSDB 3.0 及以上版本功能更為豐富，我們主要完成了以下優化：

• 根據 3.3 版本的語法特性，對原有查詢語句進行了優化與改寫；
• 調整查詢條件，適配 OSS（對象存儲服務）訪問場景；
• 優化數據訪問方式，升級至新的 JDBC 連接器與通信協議。

OSS 全稱 Object Storage Service（對象存儲服務），是云服務商提供的海量、可擴展、高可靠性存儲服務，主要用于存儲圖片、視頻、文檔等非結構化數據。相比于高效云盤，OSS 的價格降低至少 60%。

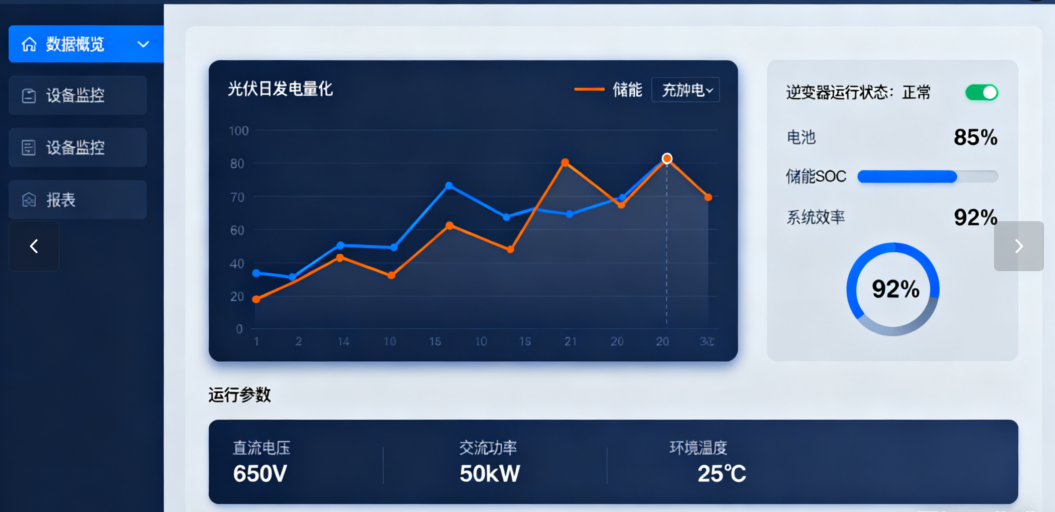

升級后的運行表現

經過數據遷移與嚴格校驗，我們成功將近 20TB 的數據零誤差遷移至新集群，全程業務無中斷。借助應用層的優化與適配，系統在新集群上實現了高效、穩定運行。

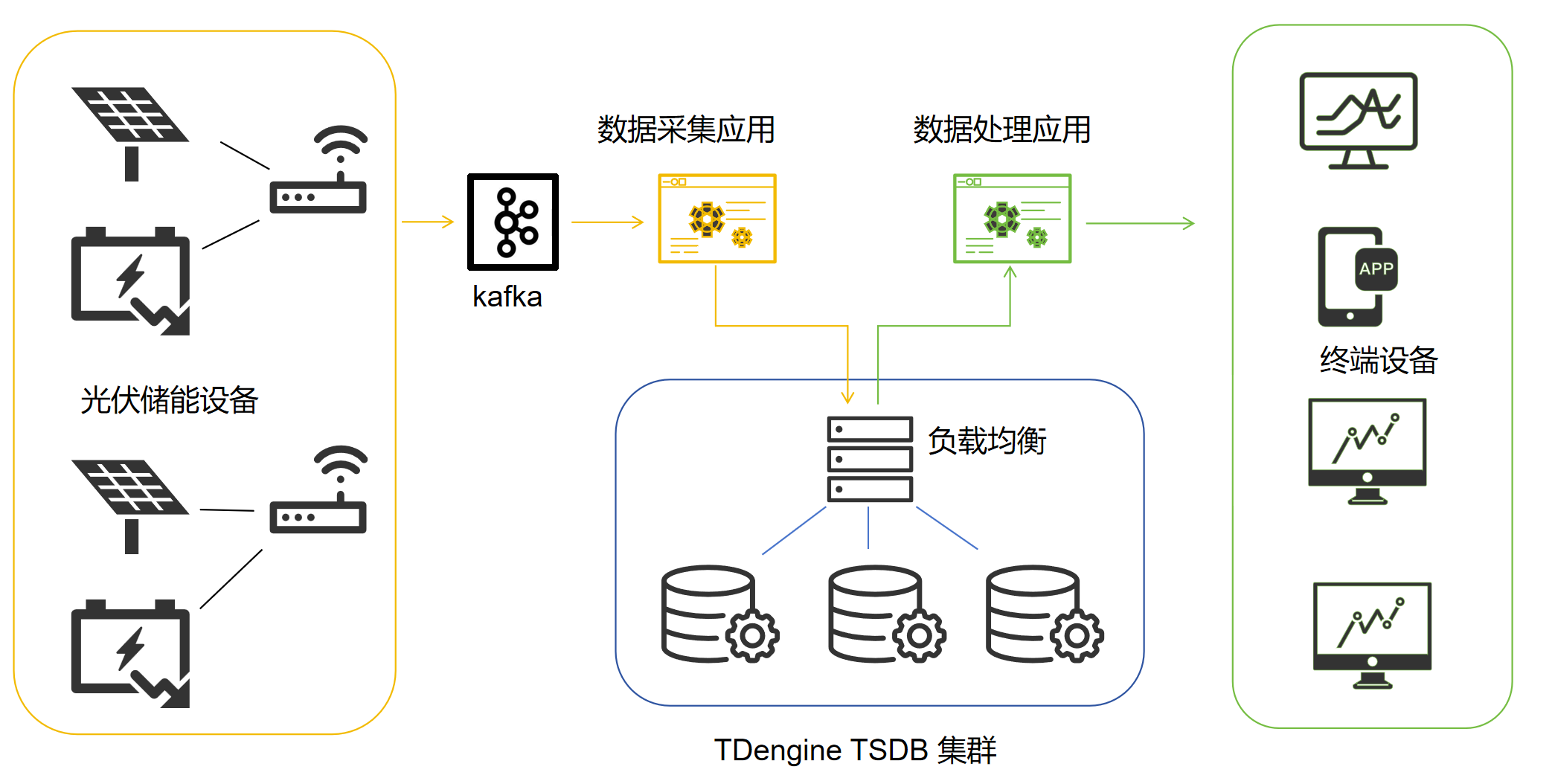

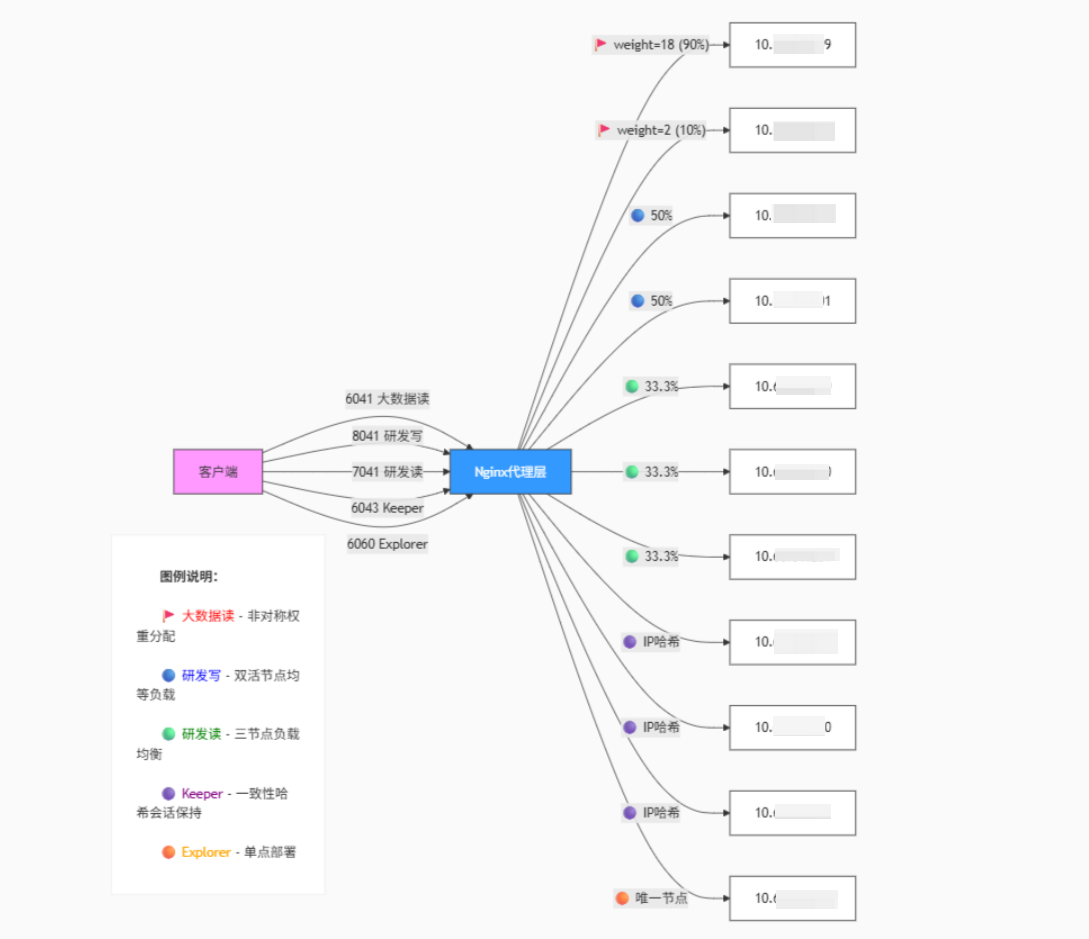

為進一步提升數據庫集群的高可用性，我們在集群前端部署了負載均衡服務器，并通過合理的負載均衡策略，精細化控制不同應用的資源占用。在確保系統高可用的同時，也實現了各應用間的有效隔離與性能優化。

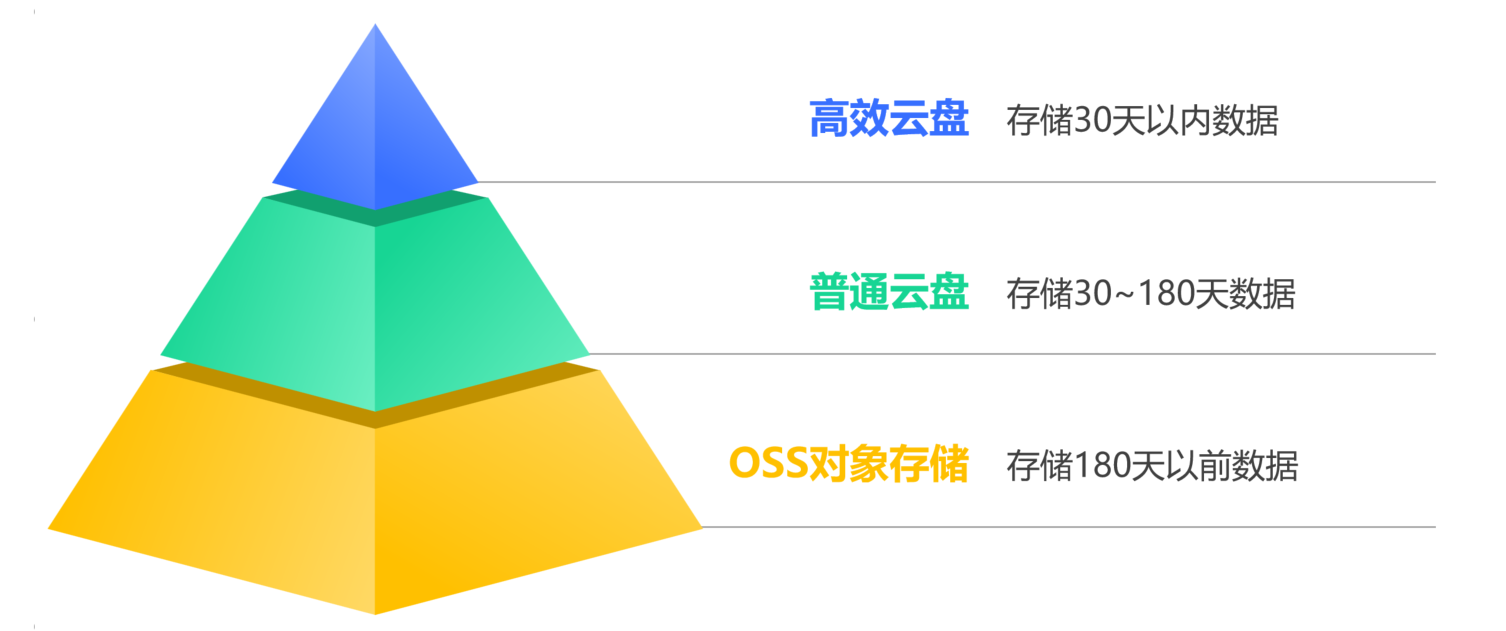

通過使用多級存儲的對象存儲功能，我們將大量的歷史數據遷移到了對象存儲上，本地磁盤占用量降低了約 50%，進一步壓縮了整體存儲成本。

自 2022 年合作至今，伴隨 TDengine TSDB 從 2.6 版本迭代至 3.3 版本，我們始終認為，這款時序數據庫雖非完美無缺，卻憑借對能源行業業務場景的深度適配，已成為與天合富家需求高度契合的技術工具。

作為一家致力于“提供智能清潔能源解決方案，構建零碳生活與零碳生產新生態”的企業，天合富家在邁向零碳目標的過程中，依托 TDengine TSDB 穩定的時序數據存儲能力與高效的分析性能，為能源管理、設備監控等核心業務提供了堅實的數據底座，也為公司實現零碳生態落地注入了持續的技術動力。

關于天合富家

天合富家能源股份有限公司成立于 2016 年 10 月，是一家專注于分布式能源市場的系統解決方案提供商。作為分布式光伏行業領軍企業，天合富家圍繞品牌、產品、服務三大核心戰略建立了以產品研發、市場銷售、安裝售后、智能運維為一體的完整體系，構建了數字化、全渠道的生態網絡。天合富家以原裝為基本戰略，持續創新，不斷提升產品與服務體驗，致力于打造智慧分布式能源第一品牌，為客戶提供最佳的清潔能源體驗。

當人工智能開始進入工業系統，企業最先面對的挑戰往往不是模型的先進程度，而是有沒有一套能夠被有效管理、理解和實時利用的數據體系。沒有這個基礎，再精妙的算法也只是空中樓閣。

如果再把視角放寬一點來看，今年兩會討論的很多產業方向“關鍵詞”——從新型基礎設施、工業軟件、人工智能，到新能源體系、油氣安全、現代化水網建設——背后其實都指向同一個基礎能力：數據系統的升級。

過去幾年，隨著工業數字化和智能化不斷深入，越來越多企業開始重構自己的數據架構。從工業生產系統到能源系統，再到城市基礎設施平臺，實時數據平臺正在成為產業系統的重要底座。

如果把這些宏觀產業方向和企業的真實系統建設結合起來看，會發現很多行業正在經歷類似的變化：政策提出方向，產業在實踐中遇到具體問題，而這些問題往往最終指向同一個基礎能力——數據系統的升級。

下面幾個行業案例，也正是沿著這樣一條邏輯展開的：從兩會提出的產業方向出發，看產業正在面對什么問題，以及企業是如何通過新的數據架構去解決這些問題的。

新型基礎設施：工業數據平臺正在成為新的底座

在工業數字化進程中，企業普遍會遇到一個越來越明顯的問題：設備數據規模正在快速增長，而原有的數據系統往往并不是為這種場景設計的。

在很多工業現場，設備會以秒級甚至更高頻率持續產生運行數據。當設備數量逐漸擴大，企業很快就會發現原有系統開始出現各種瓶頸，例如寫入性能難以支撐高頻采集、查詢效率隨著數據量增加而明顯下降，同時存儲成本也在不斷攀升。與此同時，不同系統之間的數據往往分散在多個平臺中，想要統一分析和利用并不容易。

在這樣的背景下，越來越多企業開始重新思考數據架構。能夠針對時間序列數據進行優化的數據庫系統，也逐漸成為工業數據基礎設施的重要組成部分。

例如，在多個制造行業的實踐中，TDengine 已經成為底層數據平臺：

• 離散制造 | IMS 智能制造平臺 | TDengine x 盤古信息（點擊鏈接查看相關案例）
• 煙草工業 | 智能工藝管控 | TDengine x 大理卷煙廠（點擊鏈接查看相關案例）
• 鋼鐵行業 | 車間級數據中心 | TDengine × 中冶京誠（點擊鏈接查看相關案例）

這些系統來自不同產業，但它們面臨的核心問題其實非常相似：都需要一個能夠支撐海量設備數據實時寫入、快速查詢以及長期存儲的數據基礎設施。

工業軟件與人工智能：工業數據正在進入 AI 階段

近年來，工業 AI 成為產業討論的熱點。但在很多真實場景中，企業很快發現，人工智能真正落地時首先遇到的問題往往不是模型能力，而是數據本身。工業系統中的數據通常分散在多個業務系統之中，不同設備、不同系統之間的數據結構和語義并不統一，即使數據已經被采集下來，也很難直接用于分析或模型訓練。

因此，在 AI 時代，企業首先需要解決的其實是數據治理和數據理解的問題。TDengine 推出的 AI 原生工業數據管理平臺 TDengine IDMP，通過數據目錄對設備、指標和數據資產進行統一管理，通過數據標準化解決不同系統之間的語義差異，并通過情景化建模將原始數據與具體業務場景關聯起來，使數據能夠真正反映生產過程中的狀態和事件，從而為 AI 應用提供可理解、可利用的數據基礎。

在此基礎上，TDengine IDMP 引入了 “無問智推” 的能力。系統不再依賴人工查詢，而是能夠根據實時數據變化自動生成分析并推送關鍵信息。例如在電力和制造場景中，“電壓合格率”“穩定性系數”等復合指標，過去往往需要依賴專家經驗推導，現在系統可以基于采集數據和結構化語義自動衍生這些指標，使更多人能夠第一時間理解系統運行狀態。

在這樣的數據體系下，工業數據不再只是被動記錄，而開始逐漸具備理解業務、生成信息并輔助決策的能力。在一些已經落地的項目中，這種變化已經開始出現：

• 制糖行業 | 生產數據與工藝管理 | TDengine × 海萊德（點擊鏈接查看相關案例）
• 化工科研 | 研發數據管理與批次分析 | TDengine × 沈陽化工研究院（點擊鏈接查看相關案例）
• 智慧交通 | 橋梁健康監測 | TDengine × 山西省智慧交通實驗室（點擊鏈接查看相關案例）

從這些實踐可以看到一個明顯趨勢：工業數據正在從單純的記錄系統，逐漸演變?yōu)槟軌騾⑴c決策的系統。

新能源：大規模設備實時數據系統

新能源產業的發展速度非?？欤履茉聪到y(tǒng)本身也是一個典型的實時數據系統。

無論是風電機組、光伏陣列還是儲能系統，每臺設備都會持續產生大量運行數據。這些數據不僅需要被實時采集和監控，還需要長期保存，用于運行分析、設備維護以及系統優化。當設備規模不斷擴大時，傳統數據系統往往很難同時滿足高并發寫入和長期存儲的需求。

因此，越來越多新能源企業開始建設新的數據平臺，以支撐這些實時數據系統。例如：

• 風電行業 | 風機監控與能源數據平臺 | TDengine × 明陽集團（點擊鏈接查看相關案例）
• 儲能行業 | 儲能平臺實時數據系統 | TDengine × 沃太能源（點擊鏈接查看相關案例）
• 電力行業 | 水電智能巡點檢系統 | TDengine × 桂冠電力（點擊鏈接查看相關案例）

這些項目說明，隨著新能源系統規模不斷擴大，設備運行數據已經成為能源系統的重要組成部分，而數據平臺能力也成為系統穩定運行的重要保障。

油氣安全：能源數據系統正在全面升級

在油氣行業，生產系統往往需要長期穩定運行，很多核心系統已經持續運行了十幾年甚至更久。在早期建設階段，這些系統通常依賴傳統數據庫或者國外工業軟件來存儲和管理生產數據。隨著油氣生產規模不斷擴大，設備數量持續增加，生產監測、設備狀態以及工藝運行數據的規模也在快速增長，一些企業逐漸發現原有系統在性能、擴展能力以及運維成本方面開始面臨挑戰。

與此同時，油氣生產系統的數據需求也在發生變化。除了傳統的數據存儲和查詢之外，越來越多企業開始希望能夠?qū)ιa(chǎn)數據進行實時監控、跨系統分析以及邊云協同管理，以支撐生產優化和安全管理。為此，一些企業開始探索新的數據架構，希望通過新的技術平臺來提升系統效率，同時降低長期運維成本。

在一些已經落地的項目中，這種升級趨勢已經逐漸顯現：

• 石油石化 | 時序數據庫替換與平臺精簡 | TDengine × 勝軟科技（點擊鏈接查看相關案例）
• 石油化工 | 實時數據庫國產化升級 | TDengine × 泰州石化（點擊鏈接查看相關案例）
• 油氣行業 | 邊云協同與生產數據服務 | TDengine × 某大型油田（點擊鏈接查看相關案例）

這些實踐說明，隨著生產規模和數據需求不斷增長，油氣行業的數據系統也正在進入新的架構階段。

現代化水網建設：水務系統正在走向?qū)崟r化

城市水務系統同樣正在經歷數據系統升級。隨著智慧水務建設不斷推進，越來越多城市開始通過數字化手段對供水、排水以及防汛系統進行統一管理，而這些系統的運行基礎正是大量實時設備數據。

在實際建設過程中，水廠、管網監測、泵站控制以及供水調度系統往往來自不同廠商，歷史系統之間也缺乏統一的數據架構。隨著設備規模不斷擴大，這些系統的數據逐漸分散在多個平臺中，形成大量數據孤島。當需要進行統一分析、運行調度或應急管理時，數據整合往往成為系統建設中的一個重要挑戰。

因此，在智慧水務建設過程中，越來越多城市開始建設統一的數據平臺，以實現設備數據的集中接入、統一管理以及長期分析能力，使水務系統能夠更加高效地支撐日常運行和應急管理。在一些已經落地的項目中，這種變化也逐漸顯現：

• 水務物聯網 | 城市水務平臺 | TDengine × 嘉環科技（點擊鏈接查看相關案例）
• 智慧水務 | 統一物聯網平臺 | TDengine × 福州水務（點擊鏈接查看相關案例）
• 智慧水利 | 防汛監測系統 | TDengine × 江西水投（點擊鏈接查看相關案例）

從這些項目可以看到，水務系統的數字化，本質上也是數據治理能力的升級。

大交通：基礎設施運行正在進入實時感知階段

隨著國家綜合立體交通網建設不斷推進，港口、橋梁以及各類交通基礎設施的數字化程度也在不斷提高。相比傳統工業系統，這些基礎設施的一個重要特點是長期運行與安全管理要求極高。設備狀態、環境變化以及結構運行情況，都需要被持續監測，一旦出現異常，系統需要能夠第一時間識別并發出預警。

在這樣的場景中，數據系統不僅承擔存儲和查詢的角色，更需要支持持續監測和實時分析。例如港口設備運行狀態、橋梁結構監測數據以及環境數據，都需要被長期記錄并實時分析，以支撐日常運維和安全管理。

在一些已經落地的項目中，我們可以看到這種變化趨勢：

• 智慧港口 | 港口設備實時監控 | TDengine × 山東港口科技（點擊鏈接查看相關案例）
• 智慧交通 | 橋梁健康監測 | TDengine × 山西省智慧交通實驗（點擊鏈接查看相關案例）

隨著交通基礎設施數字化程度不斷提升，數據系統也正在從傳統的信息記錄工具，逐漸成為支撐基礎設施安全運行的重要組成部分。

結語

兩會討論的是產業方向，而產業真正的變化往往發生在具體系統與真實場景中。從工業制造到新能源，從油氣能源到城市水務，越來越多行業正在經歷同一件事情：數據系統已經成為產業升級的重要基礎設施。而 TDengine 與伙伴在這些領域中的實踐，也正是這場產業變革的一個縮影。未來，隨著 AI 與工業系統進一步融合，數據平臺在產業體系中的角色只會越來越重要。

轉型之需：智能化服務戰略下的數據挑戰

隨著煤炭行業智能化建設不斷深入，作為核心裝備供應商的天地奔牛正加速從傳統制造商向“智能化裝備服務商”轉型。這意味著，我們不僅要提供設備本身，還要為智能刮板輸送機、智能轉載機等大型裝備提供全生命周期的遠程監控、預測性維護和數據分析，以持續提升客戶價值。然而在引入 TDengine 時序數據庫之前，業務團隊面臨以下核心痛點：

1. 數據體量與成本壓力：單臺大型煤機裝備每秒可產生數以千計的數據點（如轉速、溫度、振動、壓力等），一個礦區多臺設備組成的綜采工作面，每天產生的時序數據量可達 TB 級別。使用傳統關系型數據庫或通用的大數據平臺管理這類數據，不僅存儲成本高昂，查詢分析效率也會隨著數據量增長而急劇下降。
2. 實時性要求難以滿足：對設備運行狀態進行毫秒級監控和實時預警是預測性維護的基礎。傳統數據庫難以支撐高并發、低延遲的實時數據寫入與查詢，無法滿足對設備健康狀態進行秒級洞察的需求。
3. 運維復雜度高：為處理海量時序數據，往往需要組合多種技術棧（如Kafka、Hadoop、Spark等），架構復雜，開發和運維團隊需要投入大量精力在數據管道的維護上，這與我們“真抓實干、馬上就辦”的工作作風相悖，嚴重影響了創新效率。

盡管業務系統仍在穩定運行，但為了支撐“世界一流的智能化煤機裝備服務商”這一愿景，我們需要一款專門為物聯網場景設計的時序數據庫，以應對未來更大量級、更高要求的數據挑戰。因此，經過嚴謹?shù)倪x型評估，我們最終選擇了 TDengine TSDB 這一高性能、開源、專為時序數據設計的數據庫作為數據基石。

解決方案與核心收益：TDengine TSDB 賦能數據價值最大化

通過部署 TDengine TSDB，天地奔牛構建了高效、穩定、易于擴展的裝備物聯網數據平臺，獲得了顯著的業務收益：

1. 極致性能，降低 TCO：TDengine TSDB 的高效數據壓縮技術（最高可達 1/10）和列式存儲結構，大幅降低了存儲成本。其專為時序數據優化的引擎，使得數據寫入和查詢效率提升了數倍至數十倍，在相同的硬件投入下，支撐了更大的業務數據量，完美契合了我們“質為本、信為魂”的經營理念，確保了數據服務的質量與可靠性。
2. 簡化架構，提升開發效率：TDengine TSDB 內置緩存、消息隊列、流計算等多種功能，無需再集成 Kafka、Spark Streaming 等復雜組件，極大地簡化了系統架構。開發人員可以使用標準 SQL 語法進行數據查詢，學習成本極低。
3. 實現數據驅動的智能服務：
   1. 實時監控與告警： 現在，客戶和我們的工程師可以實時查看任何一臺在網設備的運行狀態。一旦關鍵參數超過閾值，系統能秒級觸發告警，指導現場人員及時干預，避免非計劃停機，進一步提升了客戶體驗。
   2. 預測性維護：基于 TDengine TSDB 存儲的長期歷史數據，結合 AI 算法模型，工作人員能夠?qū)υO(shè)備關鍵部件（如齒輪箱、軸承）進行壽命預測和故障診斷，變被動維修為主動預防，提升了設備出勤率，為客戶創造了巨大經濟效益。
   3. 深度數據分析：TDengine TSDB 高效的查詢能力使得過去難以進行的多維度、長時間跨度數據分析成為可能。例如，分析不同地質條件下設備的能耗情況，為產品優化和新品研發提供數據支撐。

典型業務場景展示

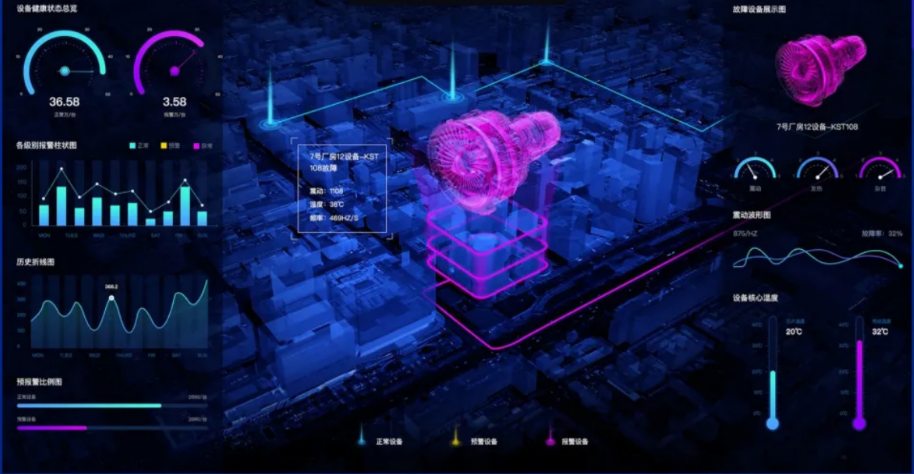

場景一：全球裝備運行狀態實時監控大屏

• 場景描述：該監控大屏集中展示了天地奔牛在全球范圍內所有聯網設備的分布、實時運行狀態（運行/停機/告警）、關鍵性能指標（如電機電流、輸送鏈速等）。
• TDengine TSDB 價值：大屏背后的海量實時數據由 TDengine TSDB 強力驅動。其高并發寫入能力保障數據實時更新，而高效的聚合查詢讓大屏上的總運行臺數、告警總數等核心指標保持秒級刷新，實現真正的實時感知與響應。
• 查詢語句

# 大屏核心KPI統計 (總設備數、運行數、告警數)
SELECT COUNT(*) as total_devices, SUM(CASE WHEN status='running' THEN 1 ELSE 0 END) as running_devices, SUM(CASE WHEN status='alarm' THEN 1 ELSE 0 END) as alarm_devices FROM equipment_status;

# 特定區域設備狀態查詢
SELECT device_id, location, status, motor_current, chain_speed FROM equipment_status WHERE region = '華北礦區' AND ts >= now - 1m;

# 最新告警信息滾動
SELECT device_id, alarm_level, alarm_message, ts FROM equipment_alarms WHERE ts >= now - 24h ORDER BY ts DESC LIMIT 10;

場景二：單臺設備歷史數據追溯與故障分析

• 場景描述：當某臺設備發生故障或性能異常時，工程師可以通過系統查詢該設備在過去任意時間段（如最近一個月）的歷史數據曲線，精準定位問題發生的時間點和誘因。
• TDengine TSDB 價值：TDengine TSDB 基于標準 SQL 并擴展時序語法，對時間范圍查詢進行了深度優化，即便是跨越數月的秒級原始數據，也能在秒級返回結果，大幅提升故障定位與分析效率。
• 查詢語句

# 基礎歷史數據查詢
SELECT ts, motor_current, temperature, vibration, chain_speed FROM equipment_status WHERE device_id = 'BNC-2024001' AND ts >= '2024-10-01 00:00:00' AND ts <= '2024-10-21 23:59:59' ORDER BY ts ASC;

# 異常數據快速定位
SELECT ts, motor_current, temperature, vibration FROM equipment_status WHERE device_id = 'BNC-2024001' AND ts >= '2024-10-15 00:00:00' AND (temperature > 85 OR vibration > 7.5) ORDER BY ts DESC;

# 時間窗口聚合分析
SELECT _wstart as window_start, AVG(temperature) as avg_temp, MAX(vibration) as max_vib, COUNT(*) as data_points FROM equipment_status WHERE device_id = 'BNC-2024001' AND ts >= '2024-10-15 00:00:00' AND ts <= '2024-10-16 23:59:59' INTERVAL(10m);

# 指標關聯分析
SELECT ts, motor_current, temperature, vibration, (motor_current * 0.8 + temperature * 0.2) as health_score FROM equipment_status WHERE device_id = 'BNC-2024001' AND ts >= '2024-10-20 00:00:00' ORDER BY health_score DESC LIMIT 20;

#  前后時間段對比
SELECT 'before_failure' as period, AVG(temperature) as avg_temp, STDDEV(temperature) as temp_stdev FROM equipment_status WHERE device_id = 'BNC-2024001' AND ts >= '2024-10-20 08:00:00' AND ts < '2024-10-20 10:00:00' UNION ALL SELECT 'after_failure' as period, AVG(temperature) as avg_temp, STDDEV(temperature) as temp_stdev FROM equipment_status WHERE device_id = 'BNC-2024001' AND ts >= '2024-10-20 10:00:00' AND ts < '2024-10-20 12:00:00';

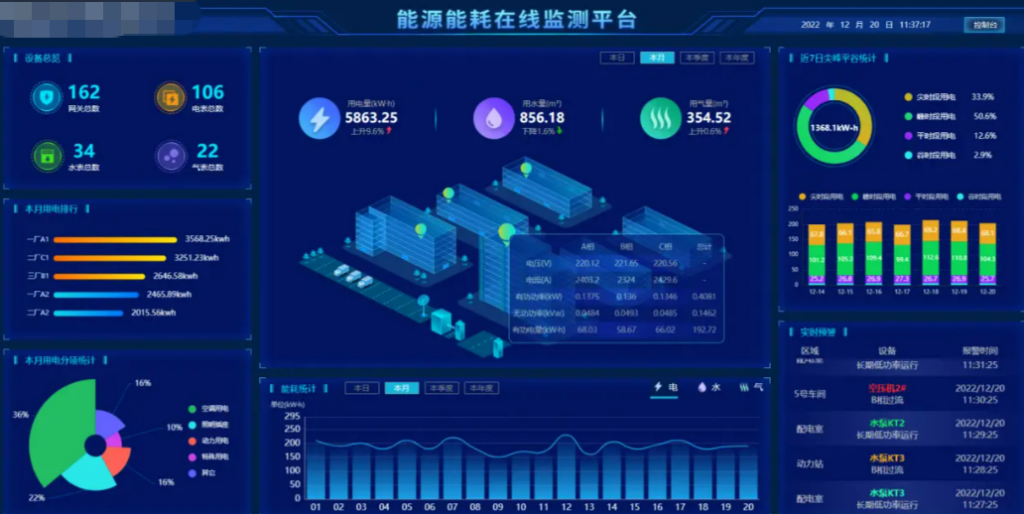

場景三：集團級設備能耗與效率分析報表

• 場景描述：管理層需要定期查看不同礦區、不同型號設備的平均能耗、綜合效率等報表，用于戰略決策和產品優化。
• TDengine TSDB 價值：TDengine TSDB 強大的聚合計算能力和類 SQL 語法，使得開發此類復雜報表變得簡單快捷。通過一個簡單的 SQL 查詢即可快速完成對億級數據的聚合分析。
• 查詢語句

# 各礦區設備能耗匯總
SELECT region, COUNT(DISTINCT device_id) as device_count, AVG(power_consumption) as avg_power, SUM(power_consumption) as total_power, AVG(efficiency) as avg_efficiency FROM equipment_status WHERE ts >= '2024-10-01 00:00:00' AND ts < '2024-10-31 23:59:59' GROUP BY region ORDER BY total_power DESC;

# 不同型號設備能效對比
SELECT model, COUNT(DISTINCT device_id) as device_count, AVG(power_consumption) as avg_power, AVG(efficiency) as avg_efficiency, AVG(power_consumption)/AVG(efficiency) as power_per_unit FROM equipment_status WHERE ts >= '2024-10-01' AND ts < '2024-11-01' GROUP BY model HAVING COUNT(*) > 100 ORDER BY avg_efficiency DESC;

# 月度能耗趨勢分析
SELECT DATE_FORMAT(ts, '%Y-%m') as month, region, SUM(power_consumption) as monthly_power, AVG(efficiency) as monthly_efficiency FROM equipment_status WHERE ts >= '2024-01-01' AND ts < '2024-11-01' GROUP BY month, region ORDER BY month, region;

# 能耗效率排名分析
SELECT region, model, AVG(efficiency) as eff_score, AVG(power_consumption) as power_score, (AVG(efficiency) - 0.7 * AVG(power_consumption)/1000) as composite_score FROM equipment_status WHERE ts >= '2024-10-01' GROUP BY region, model HAVING COUNT(*) > 50 ORDER BY composite_score DESC;

# 設備負載率與能耗關系
SELECT CASE WHEN load_rate < 0.3 THEN '低負載' WHEN load_rate < 0.7 THEN '中負載' ELSE '高負載' END as load_level, AVG(power_consumption) as avg_power, AVG(efficiency) as avg_efficiency, COUNT(*) as sample_count FROM equipment_status WHERE ts >= '2024-10-20' GROUP BY load_level ORDER BY avg_efficiency DESC;

總結與展望

通過引入 TDengine TSDB，我們成功解決了在向智能化服務商轉型過程中遇到的海量時序數據處理難題。這不僅大幅提升了產品智能化水平和客戶服務能力，更以數據驅動了研發和運營的創新，有力地支撐了我們“建設具有全球競爭力的世界一流科技創新型企業”的宏偉愿景。

未來，我們將繼續與 TDengine TSDB 深度合作，進一步探索在數字孿生、人工智能等前沿領域的應用，持續“引領煤炭科技，創造綠色未來”，共同推動中國煤炭工業的智能化進程。

關于天地奔牛：

寧夏天地奔牛實業集團有限公司是中國煤炭科工集團有限公司控股的國有大型煤礦裝備制造企業，秉承“引領煤機科技、推動行業進步”的企業使命，致力于成為“世界一流的智能化煤機裝備服務商”。公司以“求實、創新、奮斗、超越”的企業精神，在煤礦輸送裝備領域持續創新，其產品廣泛應用于國內外各大礦區。

作者：天地奔牛
