背景

我們經常接觸的客戶多為工控場景。在工控體系中，系統自下而上通常劃分為現場設備層、現場控制層、過程監控層、生產管理層以及企業資源層。因此，最初的數據來源于現場設備層，這些數據也是后續所有業務驅動的來源。對于TDengine而言，數據采集后匯聚到該平臺，隨后可以按設備或組織架構的形式進行展示，其內容仍圍繞設備數據展開。因此，如何高效獲取素材來源，決定后面工作效率和展示效果。

點表信息

在工業自動化、數據采集與監控系統（SCADA）等領域中最基礎的文件是點表，通常指的是一個包含所有數據點（或信號點）的列表。每個數據點代表一個特定的測量值或狀態，例如溫度、壓力、流量、開關狀態等。點表通常包含如下信息：

1. 點號（Point ID）：唯一標識一個數據點的編號。
2. 點名稱（Point Name）：數據點的描述性名稱。
3. 數據類型（Data Type）：例如整型、浮點型、布爾型等。
4. 工程單位（Engineering Unit）：例如°C、MPa、%等。
5. 量程范圍（Range）：例如0-100，表示測量范圍。
6. 報警上下限（Alarm Limits）：例如高報警、高高報警、低報警、低低報警等。
7. 采集周期（Sampling Interval）：數據采集的頻率。
8. 備注（Comment）：其他相關信息。

只要點表掌握住，IDMP的便有了相應的數據源，后面構建元素、分析、面板就水到渠成。

借助deepseek等獲取點表

在deepseek中，隨便輸入一個場景后面帶上”點表”字樣，便會輸出該場景的工藝點表。

舉例，想做咖啡烘培工廠場景，向deepseek提出：

對咖啡機數據采集場景點表信息，包含量程、報警限等信息

基于您的指令，DeepSeek將會生成一份結構化的點表，類似于以下內容：

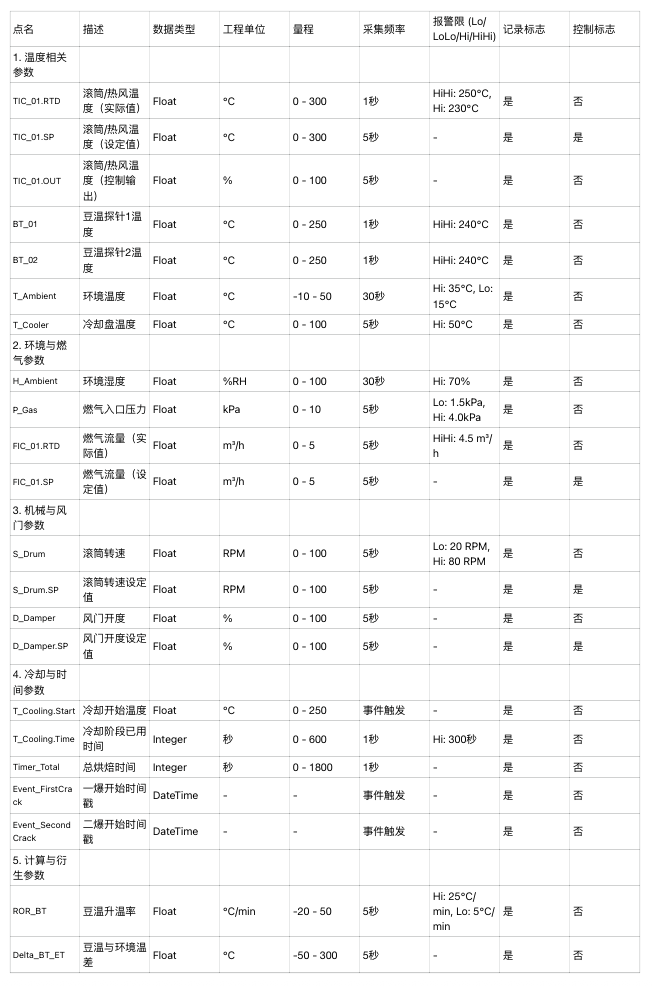

點表詳情

關鍵信息解釋與應用

1. 量程 (Range):
   • 根據實際物理可能性和傳感器選型設定。例如，滾筒溫度上限設為300°C，為安全余量留出空間。
   • 豆溫量程通常低于熱風溫度，因為豆子本身溫度不會超過熱風。
2. 報警限 (Alarm Limits):
   • HiHi (高高報警) / LoLo (低低報警)： 緊急報警，通常表示設備或工藝處于極度危險狀態，可能需要自動觸發緊急停機。例如，滾筒溫度過高可能引發火災。
   • Hi (高報警) / Lo (低報警)： 預警報警，提醒操作員工藝出現偏差，需要干預。例如，環境溫度過高可能影響設備散熱和烘焙一致性。
   • 升溫率（ROR）的報警限對防止“烘焙過快”或“失溫”至關重要。
3. 采集頻率 (Scan Rate):
   • 關鍵工藝參數（如豆溫、滾筒溫度）：需要高頻采集（1-5秒），以捕捉快速變化和繪制平滑曲線。
   • 緩慢變化參數（如環境溫濕度）：采集頻率可以較低（30秒或更長），以節省存儲空間和計算資源。
   • 事件參數（如一爆時間）：由操作員手動標記或由聲音/溫度特征自動識別，為事件觸發記錄。
4. 控制標志 (Control Flag)：
   • 標記為 “是” 的點（如 TIC_01.SP， S_Drum.SP）是烘焙配方（Recipe）的核心組成部分。自動化系統可以根據預設的烘焙曲線，自動調整這些設定值，以實現烘焙過程的復現和優化。
5. 計算與衍生參數:
   • 升溫率 (ROR)： 這是烘焙師最重要的觀察指標之一，通過計算當前豆溫與之前時刻（如30秒前）豆溫的差值得到。它可以幫助預測和判斷烘焙發展階段。
   • 事件標記： 如一爆、二爆時間，是定義烘焙度（Roast Level）的關鍵節點。

制作TDengine TSDB表格

有了點表，我們可以根據“工藝->設備”進行劃分。因此我們創建了咖啡烘焙場景的超級表信息，這個過程非常簡單，無非就是將上述點表按照劃分好模式建表，標簽需要增加path以及devicename即可。

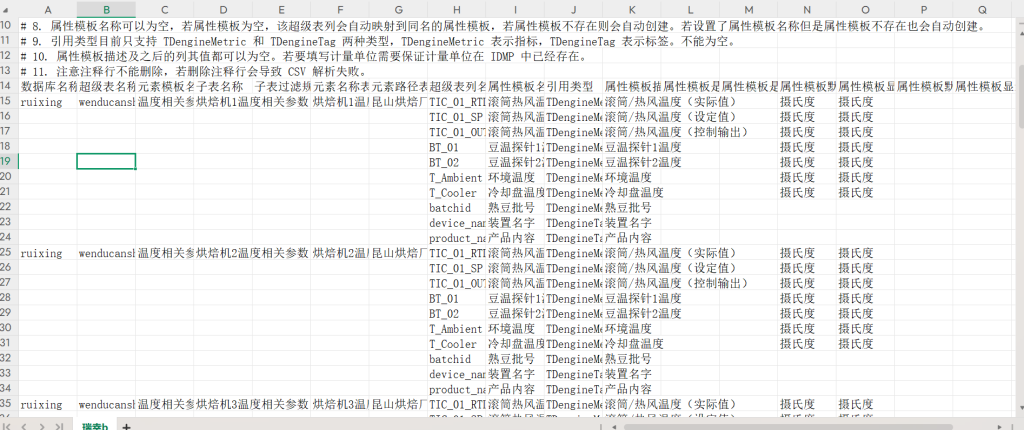

制作IDMP所需的CSV文件

目前TDengine IDMP支持CSV導入，因此我們結合上一步來完成CSV文件導入，實現點表信息到數據庫超級表和子表的映射，核心是將你的“點表”中的列與TDengine的數據模型進行正確的關聯，以此進行數據導入，這個過程也是將點表信息以及數據庫存儲超級表和子表信息映射過程，操作起來也是比較簡單。

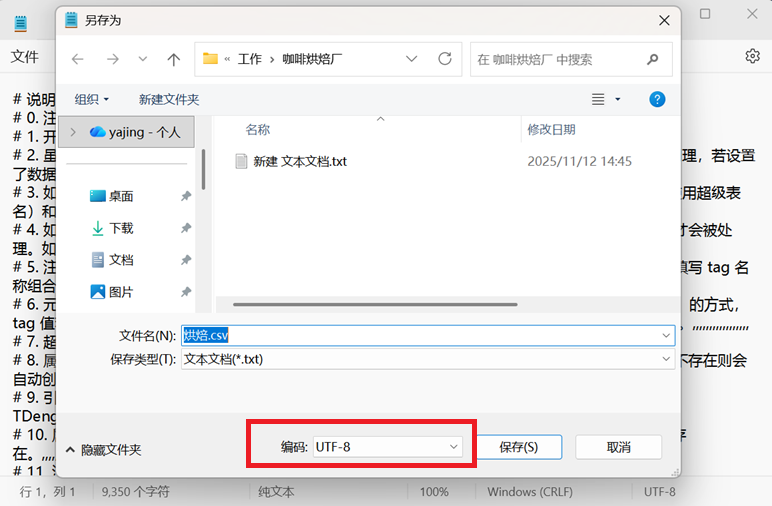

這里需要注意要用utf-8格式導入，可以通過保存成csv文件后，通過文本進行打開，另存為utf-8格式保存。如下圖所示：

python仿真

您可以通過一個簡單的Python程序來完成此過程：使用隨機函數生成數據，并發至TDengine。您也可向DeepSeek描述需求，它即可為您生成這段代碼。

復合指標

在完成基礎數據接入后，一定要利用復合指標功能，例如工藝一致性指數、設備綜合效率（OEE）、批次單位能耗等。這類指標極具業務價值，能夠?qū)?shù)據分析能力從簡單的狀態監視，提升至生產優化與決策支持的層次，這構成了數字化平臺區別于傳統SCADA系統的核心競爭力。

總結

整體操作流程較為簡易。主要工作集中在兩個環節：一是將DeepSeek生成的點表信息轉換為符合IDMP格式的CSV配置文件；二是在平臺中配置復合指標的計算與展示面板。這兩項工作均無需復雜編碼，因此整體耗時有限，效率很高。從數據準備到最終展示，全流程演示可在三小時內完成。
