泛能網能碳產業智能平臺作為新奧數能科技有限公司打造的一體化智能平臺，服務于公建、工廠、園區等場景，旨在通過物聯網、大數據與人工智能技術，實現能源設備的實時監控、運營管理與能碳分析。隨著客戶規模擴大與數據量激增，平臺面臨海量設備數據采集、高并發查詢、長期存儲及指標計算準確性等多重挑戰。平臺原先基于 OpenTSDB 的架構已無法滿足業務發展需求，尤其在數據處理及時性、準確性與資源成本方面存在明顯瓶頸。通過引入 TDengine 時序數據庫，平臺實現了從任務調度到流式計算的架構升級，數據處理性能顯著提升，計算時效性最高提升 100 倍，計算時長縮短 2-8 倍，客戶投訴率幾乎降為零，同時服務器資源從原先的十多臺物理機大幅縮減，整體運維成本顯著降低。
背景和痛點
泛能網平臺自 2018 年啟動建設以來，已服務超過 5000 家客戶，每客戶平均接入約 50 臺設備，每臺設備每分鐘采集 10-20 個數據點，系統每秒數據處理量（TPS）高達 9 萬。隨著業務擴展，以 OpenTSDB 為基礎的架構平臺在數據采集、存儲、查詢和計算方面面臨嚴峻挑戰：
- 海量數據采集與高并發寫入：設備數量龐大，采集頻率高，部分場景要求秒級甚至毫秒級上報，數據量呈指數級增長。
- 多維度實時查詢需求：客戶需按時間維度查詢最大值、最小值、平均值等統計指標，并要求查詢響應速度快。
- 長期數據存儲壓力：部分客戶要求保留 5-10 年歷史數據，對存儲空間和索引管理帶來極大壓力。
- 指標計算不準確與延遲：原有基于任務周期調度的計算方式導致日、月、年指標計算結果不一致。同時，計算延遲嚴重，影響數據及時性。
架構升級
基于上述痛點，平臺在數據庫選型中設定了明確目標：支持高并發寫入與查詢、具備高效壓縮與長期存儲能力、支持流式計算與實時處理、具備良好的擴展性與運維便利性。在對比了多款時序數據庫（Timeseries Database）后，項目初期我們選擇使用了 TDengine TSDB 2.x 的社區版本，社區版本在集群高可用、性能方面可以很好支撐業務平穩運行。但我們在使用 2.x 社區版本中遇到幾個問題：
- 2.x 社區版本不支持?jǐn)?shù)據刪除，但是新版本 3.x 里默認支持；
- 2.x 社區版本 UPDATE 參數無法動態修改，新版本 3.x 默認開啟了更新數據的功能；
- 2.x 版本已經停止維護更新，且社區版沒有專有的售后運維的支持；
基于以上幾點，為了保障未來業務穩定運行，我們決定升級到 TDengine TSDB 3.3.6.x 的企業版穩定版本。

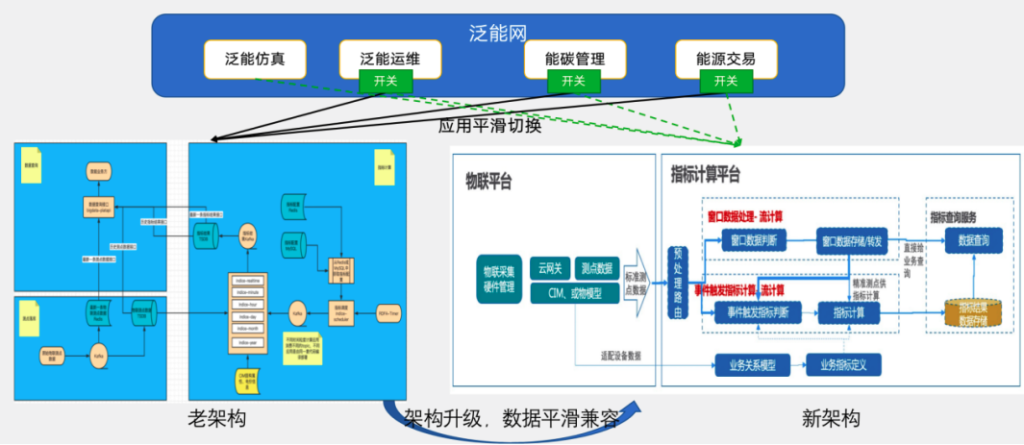

業務架構
平臺采用“采算分離”架構，物聯網平臺負責數據采集，TDengine 時序數據庫（Timeseries Database）作為核心存儲與計算引擎，配合流式計算模塊實現實時數據處理。
- 數據采集層：通過物聯網平臺接入設備數據。
- 流式計算層：替換原有任務調度，實現實時指標計算。
- 存儲層：TDengine TSDB 集群負責測點數據與指標結果的存儲與查詢。

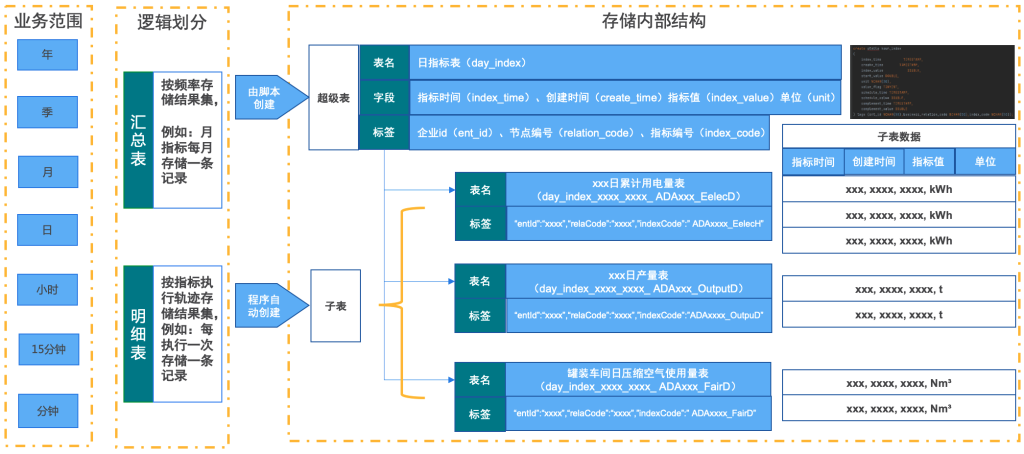

數據模型
平臺基于 TDengine TSDB 的超級表與子表模型進行建模：
- 測點超級表：按設備類型分類，如電能表、流量計等，每臺設備對應一個子表。
- 指標超級表：按時間維度（時、分、日、月、年）分類，每個子指標對應一個子表，記錄指標值。
遷移經驗
面對千億級歷史數據、新舊數據模型差異以及在線業務零中斷的核心要求，我們設計了一套灰度遷移與數據同步方案。整個遷移過程分為三個階段：新版本測試驗證、歷史數據遷移、灰度切換與流量遷移。全程采用漸進式灰度策略，確保業務平穩過渡。
第一階段：新版本測試驗證
我們在 TDengine TSDB 3.x 企業版集群中測試驗證業務應用是否正常工作，需要升級 taosjdbc driver 版本至 TDengine TSDB 3.x。其他業務 SQL 無需修改，與 TDengine TSDB 2.x 版本保持一致。
第二階段：歷史數據遷移
歷史數據規模龐大，且需保證遷移過程中不影響線上查詢性能。我們放棄了傳統的數據導出-導入方式，而是采用 TDengine TSDB企業版工具 taosX 進行在線熱遷移。該工具支持從 TDengine TSDB 2.x 集群直接向 3.x 集群同步數據，具備斷點續傳、增量同步和一致性校驗?zāi)芰Α?/p>
具體步驟如下：
- 全量數據同步：首先啟動全量遷移任務，將歷史數據按照時間范圍分片同步，避免單次任務負載過高。
- 增量數據追趕：在全量遷移期間，系統持續產生新數據，我們通過 taosX 實時捕獲 TDengine TSDB 2.x 集群的增量寫入，并同步至 TDengine TSDB 3.x 集群，保持兩者數據差距在分鐘級別。
- 數據一致性驗證：每日選取關鍵業務時段，對比兩個集群的統計指標，確保數據完整無誤。
整個遷移過程在業務低峰期執行，并通過監控平臺實時觀測源集群與目標集群的負載、延遲及錯誤率，確保系統穩定。
第三階段：灰度切換與流量遷移
數據同步完成后，我們通過可配置的路由開關逐步將客戶請求導向新集群：
- 讀灰度策略：先選取少數非核心客戶，將其查詢請求路由至 TDengine TSDB 3.x 集群，對比返回結果與原有集群是否一致，并監控查詢延遲。
- 雙寫并行期：在確認查詢無誤后，開啟雙寫機制——物聯網平臺同時向兩個集群寫入數據，新集群作為主查詢源，舊集群作為備份和比對基準。
- 分批切換：按照客戶分組、地域、業務線等維度，分批次將全部查詢流量切換至新集群，每批切換后觀察業務指標與系統性能，如有異常立即回退。
- 最終切換與降級：當全部流量穩定運行于 TDengine TSDB 3.x 集群一周后，停止向舊集群寫入數據，并逐步歸檔舊集群數據。舊集群仍保留一段時間作為應急回退保障。
通過上述分階段、灰度化的遷移方案，我們實現了千萬級測點、千億條數據的平滑遷移，全程業務無感知，客戶查詢零中斷。遷移過程中積累的模型映射腳本、驗證工具和監控方案，也為后續其他業務的數據遷移提供了重要模板。
收益總結

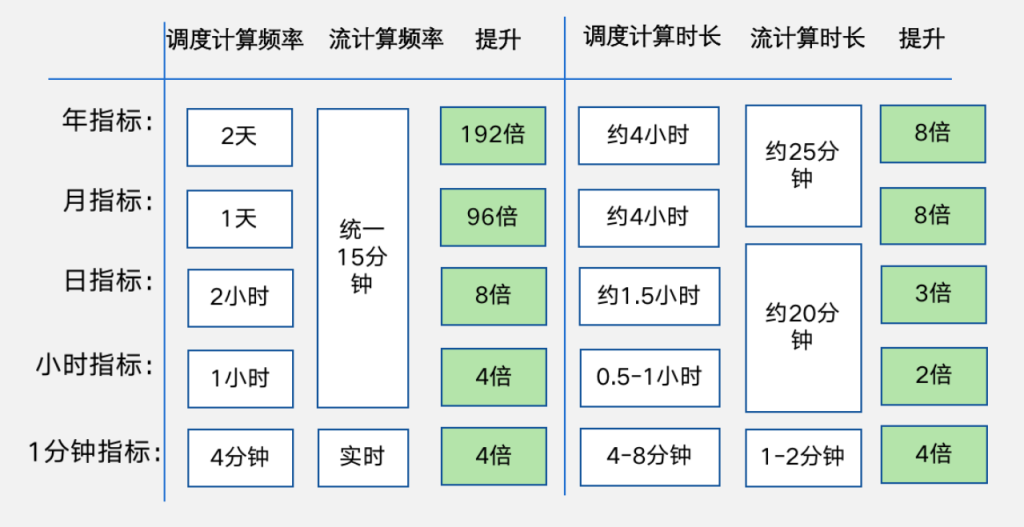

- 性能提升：通過這次平臺升級，指標計算的及時性得到了大幅提升。對比以往，我們的計算時效性最少提高了 4 倍，最高的時候，例如從年指標計算頻率兩天一次提高到每分鐘一次，時效性提高了 100 倍。計算時長方面，最少也縮短了兩倍，最高提升了 8 倍。
- 準確性提升：通過流式處理和層級加工的方式，我們的指標數據能夠前后一致地匹配，解決了無序數據帶來的準確性問題，客戶投訴率接近零。同時，延遲數據的處理也更加智能化，可以自動計算延遲測點的數據，并遞歸修正受影響的所有指標。對于日、月、年指標計算頻率不一致的問題，我們也做了統一處理，現在所有計算頻率統一為 15 分鐘，并使用統一的時間窗口進行計算，確保數據的準確性。
- 成本降低：原有的 OpenTSDB 架構使用十多臺物理服務器，每臺 60+ 核心，仍無法完全滿足需求。遷移至 TDengine TSDB 后，服務器數量大幅減少，資源利用率顯著提升，整體硬件與運維成本降低約 60%。服務器資源減少，運維復雜度下降。
過去與未來
從最初的選擇 OpenTSDB，到我們面臨種種挑戰，決定進行新一輪的數據庫選型，這一路走來充滿了思考與抉擇。2018 年到 2022 年，OpenTSDB 在我們私有化場景中的表現曾一度支撐著我們的系統，但隨著業務的不斷擴展，問題也接踵而至——高昂的部署成本、復雜的運維難題，讓我們不得不尋求新的解決方案。
正是在這個關鍵時刻，TDengine 走入了我們的視野。初次接觸 TDengine 時，我們帶著試探的心態，先在私有化場景中做了嘗試。出乎意料的是，它不僅幫助我們降低了部署和運維成本，還讓我們對未來充滿了信心。于是 2023 年 6 月，我們正式啟動了平臺的全面切換，將 TDengine 應用到核心生產環境。
TDengine TSDB 在泛能網平臺中的成功應用，為系統性能與運維效率帶來顯著提升。未來，團隊將持續關注 TDengine TSDB 新版本功能，進一步探索其在邊緣計算、多級存儲、實時分析等場景中的深度應用，推動平臺向更智能、更高效的方向演進。
公司簡介
新奧數能科技有限公司成立于 2018 年，隸屬于新奧集團，專注于能源行業智能化平臺研發與運營，致力于通過物聯網、大數據與人工智能技術，為客戶提供一體化的能碳管理與運維解決方案。泛能網依托新奧集團深厚的產業實踐，以泛能理念為牽引，聚焦能源數智化，圍繞 3100 萬家庭用戶、27 萬工商業客戶、260 個城市燃?xì)忭?xiàng)目積累了豐富的應用場景。
作者
龔恒星
]]>一家工廠有三十臺壓縮機，每臺都接了溫度、壓力、振動三個測點。三個月下來，積累了上千萬條數據。當工藝主任想看”這些壓縮機在哪個工況區間運行得最多”時，他發現所有監控面板上只有折線圖和柱狀圖——它們能告訴他某天下午的溫度峰值，卻回答不了”數據整體是怎么分布的”。
這不是折線圖的問題，而是不同圖表類型有各自擅長回答的問題。TDengine IDMP v1.0.19 起在可視化面板中支持熱力圖（Heatmap），讓工業數據分析多了一種組織信息的維度：把兩個屬性各自分桶，統計落在每對桶區間里的樣本數量，用顏色深淺呈現密度分布，讓設備運行真相浮現。
一、不同的圖表回答不同的問題
工業監控中最常見的圖表類型，各自有明確的適用邊界：
折線圖擅長回答”趨勢”——溫度在上升還是下降。柱狀圖擅長回答”比較”——A 泵和 B 泵這個月的總能耗差多少。散點圖擅長回答”關系”——轉速升高時振動是不是也在變大。
這些圖表的共同點是：它們都在按時間維度組織數據。折線圖是”值隨時間變化”，柱狀圖是”按時間段匯總”，散點圖雖然兩個軸都可以是屬性，但每個點還是一個時刻的采樣。
熱力圖換了一種組織方式：把兩個屬性維度同時展開，看數據在二維空間里的密度分布。 它不關心某個時刻發生了什么，它關心所有的歷史數據點在兩個屬性的交叉空間中是怎么聚集的。
舉個例子。一臺變速設備，轉速在 300-1200 之間變化，載荷在 20-100% 之間波動。三個月運行下來，你想要回答：”它在哪個轉速-載荷組合區間運行的時間最長？”這個問題用折線圖是無解的——轉速和載荷各是一條隨時間變化的線，兩條線在時間上的關系可以大致感知，但它們在整個歷史中的聯合分布，折線圖表達不了。柱狀圖也無能為力——兩個連續變量交叉產生的區間數量太多，不可能用一組柱子表達清楚。
熱力圖的處理方式是把轉速分成若干個桶（比如每 100 轉一個桶），把載荷也分成若干個桶（每 10% 一個桶），統計每個交叉格子里落入了多少個數據樣本，然后用顏色深淺標記出來。顏色最深的格子，就是設備運行時間最長的工況區間。整個過程就是一個二維分桶統計，沒有任何復雜算法，但它呈現的信息——”數據在二維空間中如何分布”——是前面幾種圖表都做不到的。

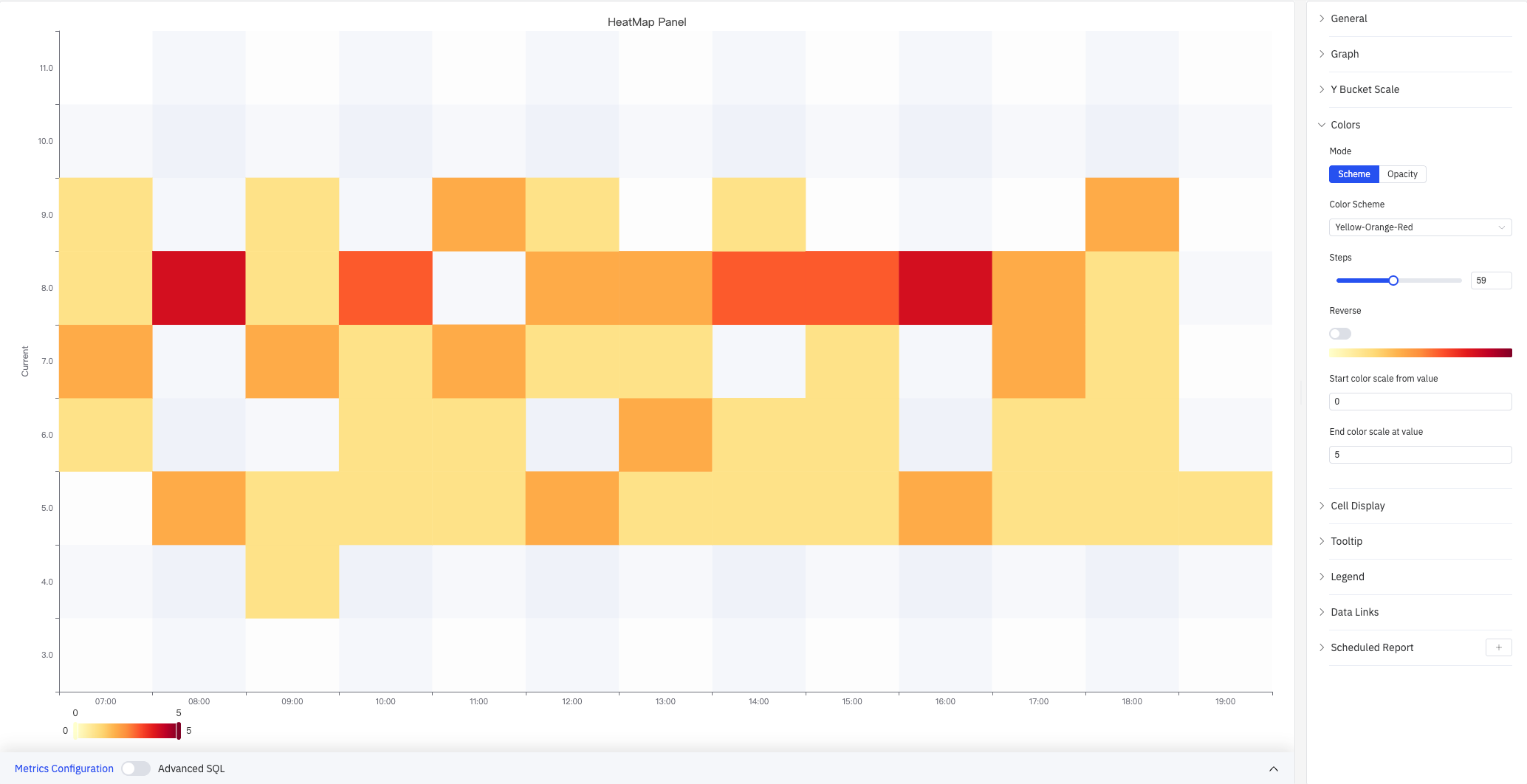

二、熱力圖怎么用
在 IDMP 中使用熱力圖，配置步驟很簡單：X 軸選一個屬性，Y 軸選另一個屬性，設定每個軸的分桶大小，選擇配色方案，加載數據即可。
兩個軸都可以自由選擇元素的任意屬性——轉速、溫度、壓力、振動、電流，也可以是時間維度。沒有誰必須是橫軸的限制，任意兩個屬性的交叉分析都支持。
分桶大小決定了熱力圖的分辨率。比如橫軸（轉速）每 100 轉一個桶，得到的是粗粒度的分布輪廓；每 20 轉一個桶，能看到更細的結構，但格子多了，對數據量的要求也更高。桶的粗細沒有絕對標準，取決于分析目的——如果想看大致的工況集中區，粗桶夠用；如果想定位某個共振轉速區間，需要細桶。分桶方式也有兩種選擇：按固定寬度分（每個桶覆蓋相同的數值范圍），或者按固定數量分（將整個數值范圍等分為指定數量的桶），后者適合快速控制熱力圖的整體密度。
配色方面，IDMP 支持多種深淺色系，從單色漸變到多色漸變都可以選。深色代表該格子內樣本數量多，淺色代表樣本少甚至為零。
有幾個使用上的建議值得提一下：
熱力圖和趨勢圖是互補的，不是替代關系。 熱力圖擅長發現分布模式和異常聚集，但看不出變化的先后順序。如果你在熱力圖上發現某個轉速區間的溫度樣本異常集中，想了解這個現象是怎么發生的，還是要回到趨勢線上去看時間序列。
熱力圖的數據范圍會影響視覺效果。 因?yàn)轭伾成涫腔诋?dāng)前數據范圍內的最小值和最大值自動計算的，如果數據中存在少量極端離群點，會導致絕大部分正常數據都在很窄的顏色區間內，熱力圖的分布特征就看不清了。這時候適當縮小查詢范圍或者過濾掉極端值，效果會更好。
分桶數量要跟數據量匹配。 桶分得太細而數據量不夠，大部分格子都是空的或者只有一兩個點，熱力圖就變成了一張”稀疏噪聲圖”，看不到有意義的聚集模式。一般來說，大部分格子的樣本數應該在幾十到幾千之間，太密或太疏都不利于讀出信息。
數值跨量級時考慮對數刻度。 有些傳感器數據的變化范圍跨越多個數量級——比如微量泄漏時的流速和正常流量差了三個數量級。線性刻度下，小值區間的所有數據會被擠在底部幾行格子里，完全無法分辨。切換到對數刻度后，每個數量級獲得均等的垂直空間，高頻小值和稀疏大值都能被看清。
過濾稀疏格子讓熱點更突出。 熱力圖中通常散布著大量計數為 1 或 2 的零星格子——它們不代表任何有意義的模式，只是噪聲。隱藏這些低計數格子后，真正的聚集區會更加醒目。同時適當給格子之間留一點縫隙，也能讓每個格子的顏色更容易被獨立辨識。
三、熱力圖的工業應用場景
場景 1：電流和溫度的對應關系是否正常
一臺電機的電流和繞組溫度存在自然的對應關系：電流越大，溫度應該越高，冷卻系統正常情況下，兩者應該保持一個大致的正比關系。如果這種對應關系被打破——比如電流不高但溫度很高——就說明冷卻出了問題。
X 軸選電流（每 5A 一個桶），Y 軸選溫度（每 3°C 一個桶），加載過去一周的數據。正常情況下，熱力圖的深色區域會沿對角線分布：低電流對應低溫，高電流對應高溫。如果深色區域整體向上偏移——電流中等但溫度偏高——說明設備在同樣的負載下比之前更熱了，冷卻效率可能在下降。如果深色區域變得分散、不再有明顯的對角線形態，說明電流和溫度之間的對應關系在變?nèi)酰赡芤馕吨鴾囟仁艿搅似渌蛩兀ōh(huán)境、潤滑、機械摩擦）的干擾。
這種二維對應關系在折線圖上很難判斷——電流和溫度是兩條獨立的線，你看到它們都在波動，但兩條線之間的”匹配程度”靠人眼幾乎無法量化。熱力圖把兩者的關系壓成一張密度圖，對應關系是否成立、是否在發生變化，一眼就能判斷。
場景 2：多臺設備，誰的運行溫度偏高
一個車間有二十臺同型號電機，每臺都有繞組溫度測點。車間主任想快速了解：這批電機的溫度分布有沒有差異？有沒有哪臺電機整體溫度偏高？
X 軸選溫度（每 3°C 一個桶），Y 軸選設備名稱，加載過去一周的數據。熱力圖會為每臺電機生成一行，行內顏色深淺反映該電機在不同溫度區間的樣本量。正常設備深色集中在低溫區間，溫度偏高的設備深色集中在右側的高溫區間——哪臺電機有問題，一行掃過去就能看到。
如果某臺電機的深色區域明顯比其他電機偏右（溫度高出 5-10°C），即使最高溫度還沒有觸發告警閾值，也說明該電機存在異常。”整體偏高”的信號在逐一翻看折線圖時很容易被忽略，但在熱力圖上，同行設備并列對比，差異會被顏色直接放大。
場景 3：告警在星期幾的幾點最密集
某工廠運維團隊管理著上百臺設備，半年來積累了數千條告警記錄。運維主管想知道：這些告警在時間上有沒有聚集規律？
X 軸選一天 24 小時，Y 軸選一周七天，每個格子的顏色深淺代表該時段內的告警總次數。熱力圖直接呈現出深色聚集區落在哪幾個格子上——比如星期一上午 8-10 點和星期六凌晨 3-5 點。
星期一上午的高發窗口對應每周的開機啟動階段，設備經歷周末停機后重新啟動，故障率天然偏高。星期六凌晨的高發窗口則對應夜班人員最少的時段，小問題無人及時發現和處理，容易蔓延。運維團隊據此調整了巡檢排班，兩個月后重新生成熱力圖，深色窗口明顯變淺。
四、一張容易被忽視的圖
熱力圖不是什么新發明。生物信息學里用它看基因表達譜，氣象學里用它看溫度異常的時空分布，網站的運維后臺里用它看用戶點擊熱區。它不在工業監控軟件的默認圖表列表里，不是因?yàn)閷?shí)現不了，而是工業場景過去對”分布”的需求不夠強烈。
數據量小的時候，分布分析靠人腦就夠了。”轉速一般就在 500 到 600 之間”——工程師憑經驗就說得出來，不需要一張圖來證明。但當測點數量和數據頻率同時膨脹后，人對分布的直覺就跟不上了。你不可能憑記憶判斷一臺設備在過去三個月里的數百萬個采樣點是在哪個工況區間最密集，但這恰好是熱力圖一秒鐘就能呈現的東西。
熱力圖把早已在其他行業驗證過的分布分析方法帶進了工業場景。它做的不是任何復雜計算，就是一個二維分桶統計——但多一種組織數據的視角，有時候能讓人看到之前一直存在卻從未被注意到的規律。
熱力圖功能自 TDengine IDMP v1.0.19 起在可視化面板中正式可用。更多信息請?jiān)L問 idmpdocs.taosdata.com。
]]>在工業設備監控領域，折線圖統治了三十年。溫度、壓力、振動、電流——所有的時序數據，默認的可視化方式就是一條曲線。但當一臺電機的繞組溫度數據顯示在屏幕上時，我們真正關心的往往不是”平均值是多少”，而是”這一個小時里，溫度是持續爬升還是瞬間沖高？波動是在擴大還是在收窄？”
折線圖回答不了這些問題——或者說，它把答案藏在了密密麻麻的曲線里，需要經驗極其豐富的工程師盯著屏幕反復縮放、來回拖拽，才能隱約感知到”波動”的存在。
TDengine IDMP v1.0.19 起，我們在可視化面板中正式支持蠟燭圖（Candlestick Chart）。這不是為了多一種圖表類型的堆砌，而是試圖把”波動”從一個需要人工感知的模糊概念，變成一種可以直接閱讀的視覺語言。
一、數據密度的變化，正在改變我們看數據的方式
折線圖的基本邏輯是：在每一個時間點上取一個值，然后把這些點連成一條線。它在過去三十年里一直是工業監控的默認選擇——當數據采集頻率是每分鐘一次甚至更低時，每個點都代表那一分鐘的狀態，連起來就是直觀的趨勢，這沒有任何問題。
但今天的情況已經變了。
高頻采集已經成為工業現場的標配。每秒一個點甚至毫秒級采樣，意味著過去”看一分鐘”的粒度現在可以拆成幾十份乃至數萬份。數據密度發生了數量級的變化，但分析習慣還沒有完全跟上——我們依然傾向于把數據拉成一條線，然后看它的走向。
問題在于：折線圖天然是”一個時刻一個值”的圖表。 它沒辦法同時表達”這一分鐘里發生了什么”和”下一分鐘里發生了什么”，它只能告訴你”這一分鐘取到的那個值”和”下一分鐘取到的那個值”連起來的方向。
當數據密度足夠大之后，用戶真正想知道的往往不是”這個測點現在是 50 還是 51″，而是更細顆粒度的信息：
- 這個小時里溫度是持續爬升，還是瞬間沖高又回落？
- 壓力波動的幅度是在擴大還是在收窄？
- 振動信號里的間歇沖擊，間隔是多長、有沒有規律？
這些問題的共同特點是：它們關心的不是一個時刻的值，也不是一串時刻連起來的方向，而是在一個時間窗口內，數據的變化結構和節奏。
折線圖回答不了這些問題。它把每個窗口里成百上千個數據點壓縮在一個單一的視覺元素里——一個點，或者一段線。窗口內的信息結構，在這個壓縮過程中被扁平化了。
蠟燭圖的價值就在于此：它用一個視覺元素，同時保留了一個窗口內的四個關鍵位置——起點、終點、最高點和最低點。它不能替代折線圖，但它補充了折線圖天然缺失的那個維度：窗口內的波動結構。

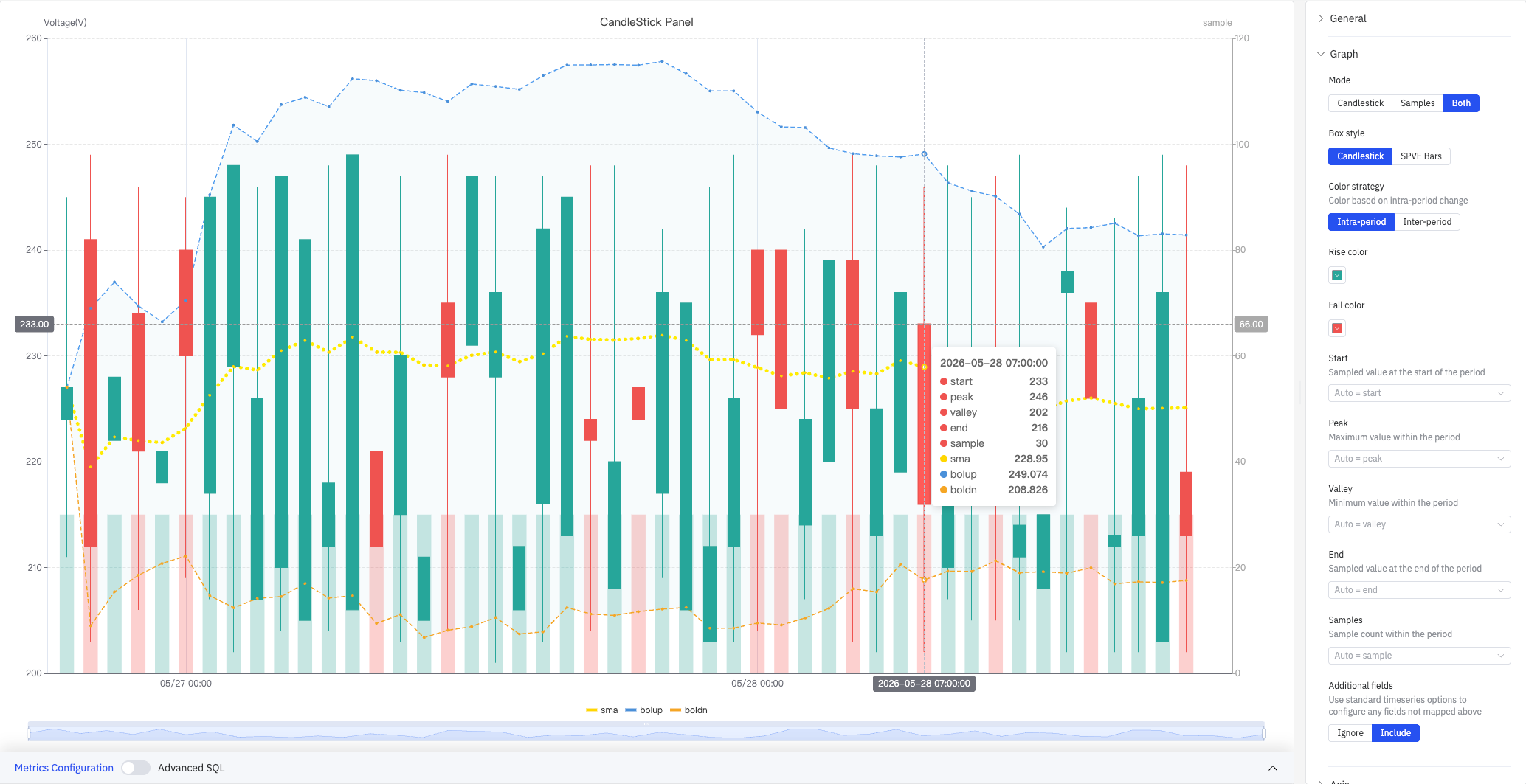

二、蠟燭圖的工業語義
蠟燭圖（Candlestick Chart）是金融領域已經使用了數十年的圖表。它在每個時間窗口內同時編碼四個關鍵數值：
- Open：窗口的起始值
- High：窗口內的最大值
- Low：窗口內的最小值
- Close：窗口的結束值
把開-高-低-收（Open-High-Low-Close）這套邏輯移植到工業場景，語義映射是自然而直接的：
| 金融語義 | 工業語義 | 以電機繞組溫度為例（1 小時窗口） |
|---|---|---|
| 開盤價 | 窗口起始值 | 本小時開始時刻的溫度讀數 |
| 最高價 | 窗口最大值 | 本小時內的瞬時峰值溫度 |
| 最低價 | 窗口最小值 | 本小時內的最低溫度 |
| 收盤價 | 窗口結束值 | 本小時結束時刻的溫度讀數 |
一根蠟燭柱的視覺結構很簡單：實體（較粗的柱身）表示起始值到結束值的范圍，影線（上下伸出的細線）表示窗口內觸達過的極值。當查看的時間跨度很長、蠟燭非常密集時，也可以切換為更簡潔的 SPVE Bars 樣式——每根蠟燭縮成一條細豎線加短橫標記，犧牲一些視覺辨識度換取更高的信息密度，適合快速掃讀長期趨勢。
這個結構在工業場景中天然對應三種波動模式：
模式一：實體長、影線短。 窗口內發生了顯著的凈變化，但極值沒有大幅偏離起點和終點。也就是說，參數在窗口時間內穩步變化，沒有劇烈震蕩。這是”趨勢型窗口”——設備在穩定地向某個方向偏移，最值得關注的是偏移的速度和方向。
模式二：實體短、影線長。 窗口內的凈變化很?。ㄗ罱K回到了起點附近），但中間觸碰過遠離起點的極值。也就是說，窗口內發生了一次”沖擊-恢復”事件。這是”瞬態事件窗口”——參數短暫偏離后系統（或操作員）將其拉回，最值得關注的是沖擊的頻率和幅度是否在變化。
模式三：實體和影線整體較大且持續擴張。 窗口內的波動幅度在逐窗口增加。這是”劣化窗口”——系統的穩定性正在下降，最值得關注的是球還在滾，到底滾多快。
這三種模式在折線圖上都需要靠人工”放大、拖拽、目測”來識別。而蠟燭圖上，一眼望去就能區分：長實體的是趨勢型，長影線的是沖擊型，整體變高的需要關注劣化速度。
三、蠟燭圖的工業應用場景
用以下四個示例場景來說明蠟燭圖在工業場景的典型應用。請注意，這里并不是說這些場景下折線圖完全沒用——而是說，只用折線圖會漏掉一些關鍵信號，而這些信號用蠟燭圖恰好能捕捉到。
場景 1：電機溫度——區分持續升溫與間歇沖擊
背景：一臺大型電機的繞組溫度被實時監測。折線圖顯示”過去一周溫度偶爾沖到過 70°C”，但無法判斷這是持續過載還是偶發沖擊。
用折線圖容易漏掉什么：
如果一個小時窗口內，溫度在 50°C 的基礎上出現了一次 3 分鐘的瞬時 72°C 尖峰，然后迅速恢復到 52°C，折線圖上這一小時就是一條線，用戶看到這條線的走勢，很難意識到中間發生過一次只持續了 3 分鐘的沖擊——尖峰被窗口內其余 57 分鐘的正常數據淹沒掉了。工程師看到一條平穩的曲線，得出”溫度正常”的結論，但實際上電機可能經歷了數次短暫的過載沖擊。
蠟燭圖能看到什么：
同一個小時窗口，蠟燭圖會呈現為”短實體 + 極長上影線”的形態。實體短說明窗口內整體溫度并未顯著變化，溫度在窗口結束時基本回到起點；上影線極長說明中間出現了瞬時高溫。如果這種形態每隔幾個小時出現一次，且間隔均勻，就可以進一步推斷沖擊是否與特定的運行操作相關。
這個信息幫助做什么決策：如果溫度異常是”長實體”（持續升溫），優先排查冷卻系統；如果是”長影線”（間歇沖擊），優先排查負載突變、操作工序或潤滑狀態。兩種形態指向的維修動作完全不同。
場景 2：軸承振動——發現間歇性沖擊信號
背景：旋轉設備的振動傳感器在大部分時間里讀數正常，但軸承保持架出現微小碎裂后，滾動體每經過一次碎裂位置，就會產生一個瞬時振動尖峰，其余時間振動依然正常。
用折線圖容易漏掉什么：
在 30 分鐘的折線圖里，這個尖峰只是一條線上一個不起眼的小凸起——因?yàn)槠溆?29 分 59 秒的數據都是正常的，一次瞬時尖峰在視覺上幾乎被正常的基線吞沒了。即使注意到了這個凸起，也無法判斷這是一個孤立事件還是規律性沖擊的開始——要回答這個問題，需要反復縮放、逐窗口對比，在折線圖上是極其耗時的工作。
蠟燭圖能看到什么：
以 30 分鐘為窗口，蠟燭圖在大多數窗口呈現為正常的矮柱。但每隔若干個窗口，會出現一個”極短實體 + 極長影線”的柱子——實體正常說明整體振動水平未惡化，影線突兀說明有一個瞬時沖擊。如果這種形態的柱子以規律間隔反復出現，就和”滾動體經過碎裂位置”的物理模型高度吻合。
這個信息幫助做什么決策：在振動基準值還未明顯上升的早期階段（FMEA 意義上的”潛在故障期”），就發現軸承損傷的存在，且可以通過沖擊間隔 × 轉速反推損傷位置。這比等待振動基準值整體抬升再報警，至少要早一個維護窗口。
場景 3：管道壓力——識別間歇性安全閥動作與持續泄漏的差異
背景：管道壓力在正常范圍內波動，但偶爾出現快速的壓力下降后恢復。傳統趨勢圖上，這些事件表現為”一根向下的刺”。
用折線圖容易漏掉什么：
壓力驟降事件在折線圖上就是一個 V 形尖刺。多個 V 形尖刺看起來都差不多，但背后的物理原因可能完全不同。一次是安全閥正常開啟后迅速回座，一次是法蘭微漏導致的持續壓力衰減——在縮小的趨勢圖上，它們都是”向下跳了一下”。區分它們需要逐次放大查看每個事件的細節，對于一天幾十次波動的大型管網來說，這是不現實的。
蠟燭圖能看到什么：
安全閥動作會呈現為”短實體 + 長下影線”——窗口結束時壓力已經恢復到接近窗口開始的位置，中間的低壓只是一次瞬態釋放。而持續泄漏則呈現為”實體逐根下移”——每個窗口的收盤都低于開盤，雖然每根柱子的跌幅不大，但累積趨勢明確向下。
如果進一步切換著色策略——從默認的”窗口內比較”改為”跨窗口比較”，將當前窗口的終止值與上一窗口的終止值做對比來決定蠟燭顏色——連續下降的窗口序列就會呈現為一串刺眼的紅色，趨勢惡化方向一目了然。這種跨窗口視角對于需要快速判斷”情況是在好轉還是在惡化”的運維場景尤其有用。
這個信息幫助做什么決策：維護工程師可以根據”長下影線”的出現頻率，量化安全閥的動作次數，直接用于預防性維修排程。同時，跨周期著色讓連續惡化的趨勢自動高亮，快速區分”安全閥正常動作”和”疑似泄漏”，將有限的巡檢資源優先投入到后者。
場景 4：批次工藝——一個批次就是一根蠟燭
背景：化工、制藥、食品飲料行業的批次生產過程，每個批次持續數小時到數天，關鍵工藝參數（反應溫度、發酵 pH、滅菌溫度等）在批次內持續變化。質量部門通常關注的是批次之間的均值是否一致，但往往忽略了批次內的波動差異。
用折線圖容易漏掉什么：
在一條趨勢線上疊加 50 個批次的溫度曲線，得到的是 50 條糾纏在一起的線，根本無法閱讀。通常的做法是每個批次只取一個均值或最終值，畫成一根柱狀圖——這樣可以看到批次間的差異，但完全丟失了批次內的波動信息。一個在批次內前半段高溫、后半段低溫的異常批次，其均值和一個全程平穩的正常批次可能完全相同。
蠟燭圖能看到什么：
每個批次用一根蠟燭柱來表示：Open 是批次開始時的參數值，Close 是批次結束時的值，High/Low 是批次過程中的極值。50 個批次就是 50 根蠟燭柱，一字排開。正常批次的蠟燭柱高度（High ? Low）集中在某個狹窄范圍內；異常批次的蠟燭柱會明顯偏離——要么整體更高（批次內波動大），要么實體顏色異常（批次內趨勢方向反轉），要么出現在正常集群之外（孤立偏離）。
除了 OHLC 四個值之外，每個窗口內的采樣數量本身也是一個有價值的信號。把蠟燭柱和每批次的樣本量柱并排展示時，樣本量異常的批次會立刻暴露——采樣過少可能意味著該批次數據采集不完整，而樣本量異常偏高則可能暗示批次周期被意外拉長。這些信息在只看均值的柱狀圖上完全不可見。
這個信息幫助做什么決策：蠟燭柱高度可以作為一個新的過程穩定性指標——即使批次均值在規格限內，如果蠟燭柱高度在連續擴大，說明批次內的可控性在惡化；如果某批次的樣本量明顯偏離常規值，需要回溯該批次的數據采集過程是否正常。這些判斷不需要等到出現不合格批次再被動追溯。
四、蠟燭圖在工業領域的歷史缺位，不是因?yàn)殡y，而是因?yàn)闀r(shí)機
蠟燭圖在金融市場已經存在了數百年。在技術上，工業軟件實現一個蠟燭圖表沒有任何障礙——前端圖表庫早已支持，可視化代碼開發起來也并不難。
那為什么之前沒有人把它搬到工業場景？不是因?yàn)榧夹g(shù)門檻，而是因?yàn)?strong>數據環境沒有走到那一步。
十年前，大多數工業現場的數據采集頻率是每分鐘一次甚至更低。一個小時的窗口里只有 60 個數據點，取最大值和取最小值的差距可能就三五個工程單位，折線圖已經足夠用。在這種低密度數據環境下，蠟燭圖的優勢——捕捉窗口內的波動結構——幾乎沒有施展空間。
但現在不同了。高頻采集（每秒甚至毫秒級）已經成為標配，一個小時的窗口里有幾千甚至幾萬個數據點。數據密度發生了數量級的變化，用戶關心的粒度也在變細——不是”過去一周溫度有沒有超限”，而是”今天下午 3 點到 4 點之間，溫度的波動模式跟平時有什么不同”。這種對更小窗口、更細波動結構的關注，是數據密度提升之后自然產生的分析需求。
與此同時，工業數據分析的深度也在變化。過去看數據是為了”知道現在是多少”，現在看數據是為了”預判接下來會怎樣”。預測性維護、過程能力分析、異常根因追溯——這些場景需要的不是更多的數據點，而是更多的數據維度。波動性本身，從一個可有可無的附注，變成了一個具有獨立診斷價值的信息維度。
蠟燭圖在工業領域的價值，不是因?yàn)樗且环N新圖表，而是因?yàn)楣I(yè)數據終于走到了需要它的階段。 當數據密度和分析深度同時越過某個閾值后，蠟燭圖這種”一個窗口四個維度”的壓縮表達方式，就從金融領域的專屬工具，變成了工業領域順理成章的選擇。
IDMP 在這個時間點引入蠟燭圖，不是因?yàn)槲覀冊趫D表類型上追求差異化，而是因?yàn)槲覀兛吹焦I(yè)用戶已經在面臨這樣的困境：數據越來越多，但看到的維度并沒有越來越多。蠟燭圖是幫用戶把”波動性”這個隱藏維度重新拉回到視野里的一條有效路徑。
蠟燭圖功能自 TDengine IDMP v1.0.19 起在可視化面板中正式可用。更多信息請?jiān)L問 idmpdocs.taosdata.com。
]]>TDgpt的定位：時序數據庫內置的AI分析智能體
TDgpt并非一個獨立的外部工具，而是深度集成在時序數據庫內部的AI分析引擎。傳統上，企業進行時序數據分析需要經歷繁瑣的流程：先從時序數據庫中導出數據，再導入到Python或R環境中，接著進行數據清洗、特征工程、模型訓練和調優，最后才能得出分析結果。這一過程不僅耗時耗力，還面臨著數據一致性、安全性和實時性等諸多挑戰。
TDgpt徹底改變了這一現狀。作為時序數據庫原生支持的AI智能體，TDgpt直接在數據庫內部執行AI分析任務，數據無需離開數據庫即可完成從存儲到分析的全流程。這種架構設計不僅大幅降低了AI分析的門檻，還確保了數據處理的高效性和安全性。用戶無需掌握復雜的機器學習知識，也無需編寫冗長的Python腳本，只需使用熟悉的SQL語法，就能調用強大的AI分析能力。
核心能力：時序預測、異常檢測與數據補全
TDgpt圍繞時序數據的典型分析需求，構建了三項核心能力，全面覆蓋企業在實際業務中的AI分析場景。
時序預測
時序預測是TDgpt最突出的能力之一?；谏疃葘W(xué)習模型，TDgpt能夠自動學習歷史數據中的時間依賴關系，對未來趨勢進行精準預測。無論是設備傳感器的未來讀數、服務器資源的使用趨勢，還是業務指標的發展走向，TDgpt都能提供可靠的預測結果。更重要的是，TDgpt內置了自動特征工程能力，能夠自動識別數據中的周期性、趨勢性和季節性特征，無需用戶手動配置。
異常檢測
在工業監控和運維場景中，及時發現數據異常至關重要。TDgpt的異常檢測功能能夠自動學習正常數據的分布模式，當新數據偏離正常范圍時自動標記異常。相比傳統的基于閾值的告警方式，TDgpt的智能異常檢測能夠適應數據的動態變化，大幅降低誤報率和漏報率，幫助運維人員聚焦于真正需要關注的問題。
數據補全
實際業務中，時序數據常常因?yàn)榫W(wǎng)絡故障、設備離線等原因出現缺失。TDgpt的數據補全功能能夠基于上下文信息，智能推斷缺失值，保證數據集的完整性。這一功能對于后續的分析建模尤為重要，避免了因數據缺失導致的分析偏差。
極簡使用方式：一條SQL完成AI分析
TDgpt最大的創新在于其極簡的使用方式。用戶僅需一條SQL語句，即可完成傳統上需要數小時甚至數天才能完成的AI分析任務。
時序預測SQL示例
SELECT _irowts, FORECAST(i, 'algo=tdtsf,period=100')
FROM meter
WHERE ts >= '2024-01-01' AND ts < '2024-06-01';在這條SQL中，FORECAST函數調用TDgpt的時序預測能力，algo=tdtsf指定了預測算法，period=100設置了預測未來100個時間步。整個預測過程在數據庫內部完成，結果直接以SQL查詢結果的形式返回。
異常檢測SQL示例
SELECT _irowts, ANOMALY(i, 'algo=tdtsad,sensitivity=0.95')
FROM server_metrics
WHERE ts >= '2024-01-01' AND ts < '2024-02-01';ANOMALY函數觸發異常檢測分析，sensitivity參數控制檢測的敏感度。查詢結果中，異常數據點會被自動標記，方便用戶快速定位問題。
這種SQL驅動的AI分析模式，徹底打破了數據科學與數據庫工程之間的壁壘。數據分析師、運維工程師和業務人員都可以直接使用熟悉的SQL語言，獲得專業級的AI分析能力。
技術原理：深度學習模型與自動特征工程
TDgpt的強大能力源于其底層的技術架構。TDgpt集成了多種先進的深度學習模型，包括專門針對時序數據設計的Transformer架構和時序分解網絡。這些模型經過大規模時序數據集預訓練，具備良好的泛化能力，能夠適應不同行業和場景的數據特征。
自動特征工程是TDgpt的另一大技術亮點。傳統機器學習項目中，特征工程往往占據80%以上的工作量，且高度依賴專家經驗。TDgpt內置的自動特征工程模塊能夠自動識別數據中的趨勢項、季節項和殘差項，自動選擇最優的特征組合，自動進行數據歸一化和窗口切分。用戶無需關心底層的技術細節，即可獲得經過優化的分析結果。
此外，TDgpt采用了模型即服務（Model-as-a-Service）的架構設計。預訓練模型直接部署在數據庫服務端，分析請求在數據庫內部完成推理，避免了數據傳輸帶來的延遲和帶寬消耗。對于需要更高精度的場景，TDgpt也支持增量訓練和模型微調，在保護數據隱私的前提下實現模型定制。
典型應用場景
TDgpt的AI分析能力已經在多個行業得到廣泛應用，以下是幾個典型的應用場景。
設備故障預測
在智能制造和工業物聯網場景中，設備的意外停機往往帶來巨大的經濟損失。通過TDgpt的時序預測能力，企業可以基于設備傳感器的歷史數據，預測關鍵部件的剩余壽命，提前安排維護計劃，實現從被動維修到主動預防的轉變。異常檢測功能則可以實時監控設備運行狀態，在故障征兆出現的早期階段及時告警，為故障排查爭取寶貴時間。
能耗趨勢預測
在能源管理和智慧建筑領域，精準的能耗預測對于優化能源調度、降低運營成本具有重要意義。TDgpt能夠分析歷史能耗數據，結合時間、天氣、生產計劃等多維度信息，預測未來的能耗趨勢?；陬A(yù)測結果，企業可以制定更科學的能源采購策略，優化設備運行計劃，實現節能減排目標。
業務指標異常監控
在互聯網和金融領域，業務指標的異常波動往往預示著潛在的問題或機會。TDgpt可以對網站流量、交易金額、用戶活躍度等核心業務指標進行實時監控，自動識別異常波動并觸發告警。相比傳統的固定閾值告警，TDgpt的智能異常檢測能夠適應業務的自然增長和周期性波動，提供更加精準的監控能力。
與傳統AI方案的對比優勢
TDgpt的出現，為時序數據的AI分析提供了一條全新的路徑。相比傳統的AI分析方案，TDgpt具有三大顯著優勢。
無需數據導出。傳統方案需要將數據從時序數據庫導出到分析環境，不僅增加了數據泄露的風險，還造成了數據一致性問題。TDgpt直接在數據庫內部執行分析，數據全程不落地，既安全又高效。
無需單獨訓練模型。傳統機器學習項目需要經歷數據準備、模型選擇、超參數調優等復雜流程，通常需要數周時間才能交付可用模型。TDgpt內置預訓練模型，開箱即用，將AI分析的交付周期從周級別縮短到分鐘級別。
零代碼AI分析。傳統方案通常需要數據科學家編寫復雜的Python代碼，業務人員難以直接使用。TDgpt通過SQL接口暴露AI能力，任何熟悉SQL的用戶都可以輕松調用，真正實現了AI分析的民主化。
結語
時序數據庫正在從單純的數據存儲工具，演進為具備智能分析能力的數據平臺。TDgpt作為這一演進方向的代表性創新，通過將AI能力深度融入時序數據庫內核，為企業提供了一種前所未有的高效、便捷、安全的時序數據分析方案。無論是工業設備的健康管理、能源系統的智能調度，還是互聯網業務的實時監控，TDgpt都能幫助企業從海量時序數據中快速提取 actionable insights，驅動業務決策的智能化升級。
如果您的企業正在使用時序數據庫存儲海量傳感器數據或業務指標，不妨嘗試TDgpt的AI分析能力。只需一條SQL，即可開啟您的零代碼AI分析之旅，讓數據價值在指尖流動。
]]>一、傳統數據接入的痛點
在傳統的時序數據庫項目中，數據接入通常需要經歷以下流程：開發人員首先需要理解目標數據源的通信協議，然后編寫數據采集程序，接著實現協議解析與數據格式轉換，最后將轉換后的數據寫入數據庫。這一過程存在三大核心痛點。
開發工作量大：一個中型工業項目通常涉及5到10種不同的數據源協議。以O(shè)PC UA為例，開發人員需要引入專門的SDK庫、處理安全認證、實現訂閱機制，僅完成一個數據源的對接就需要數百行代碼。如果項目同時涉及MQTT設備接入和Kafka消息消費，開發工作量將成倍增長。
運維復雜度高：每個自研的采集程序都是獨立的運維對象，需要單獨監控運行狀態、處理異常重連、管理日志輸出。當數據源數量達到數十個甚至上百個時，運維團隊面臨的挑戰不亞于管理一個微服務集群。
數據模型不統一：不同數據源的字段命名、數據類型、時間戳格式各不相同，開發人員需要手動編寫映射邏輯，將異構數據統一為時序數據庫的表結構。一旦上游數據源發生變更，映射代碼也需要同步修改，增加了維護成本。
二、零代碼接入方案的核心：taosAdapter
TDengine通過taosAdapter組件提供了零代碼數據接入能力。taosAdapter是一個輕量級的數據接入網關，內置了對多種主流工業協議和物聯網協議的支持，用戶只需通過配置文件或管理界面完成數據源綁定，即可自動完成協議解析和數據寫入，無需編寫任何代碼。
作為連接外部數據源與時序數據庫之間的橋梁，taosAdapter承擔了三方面核心職責：協議適配，將MQTT、Kafka、OPC UA等外部協議的數據格式轉換為數據庫可識別的寫入請求；數據模型映射，自動將外部數據點映射為超級表和子表的結構化模型；并發寫入優化，內置批量聚合和寫入緩沖機制，在高并發場景下保障數據寫入性能。
三、支持的協議與數據源
該零代碼接入方案覆蓋了工業和物聯網領域最常用的數據通信協議，能夠滿足絕大多數場景的數據接入需求。
MQTT協議：作為物聯網領域最廣泛使用的輕量級消息協議，MQTT被大量傳感器和邊緣設備采用。taosAdapter內置MQTT客戶端功能，支持訂閱指定Topic，將設備上報的JSON或自定義格式數據自動解析并寫入時序數據庫。用戶只需配置Broker地址、Topic名稱和目標超級表，即可完成設備數據的自動接入。
Kafka協議：在企業級數據架構中，Kafka常作為數據總線的核心組件。taosAdapter支持作為Kafka Consumer消費指定Topic中的消息，支持JSON、InfluxDB行協議等多種消息格式的自動解析，適合已有Kafka基礎設施的企業快速完成數據入湖。
OPC UA協議：在工業自動化領域，OPC UA是設備互聯的事實標準。taosAdapter支持連接OPC UA服務器，訂閱節點數據變化，將工業設備的實時測量值自動采集到時序數據庫中。這一能力對于制造業、能源行業的數字化轉型尤為重要。
PI System對接：對于正在從PI System遷移的用戶，系統提供了專門的遷移工具和協議兼容方案，支持歷史數據的批量遷移和實時數據的同步接入，大幅降低系統切換成本。
REST API與InfluxDB兼容：taosAdapter同時提供RESTful API寫入接口和InfluxDB行協議兼容接口，使得已有的采集程序和監控工具無需修改即可對接，實現業務系統的平滑遷移。
四、配置方式與數據模型映射
零代碼接入方案的核心優勢在于配置化操作。用戶可以通過兩種方式完成數據源配置。
配置文件方式：在taosAdapter的配置文件中，用戶可以為每個數據源定義連接參數。以MQTT接入為例，只需配置Broker地址、端口、用戶名密碼、訂閱Topic以及目標超級表名稱即可。taosAdapter啟動后自動建立連接并開始數據采集。
管理界面方式：系統提供了可視化的管理控制臺，用戶可以在Web界面上完成數據源的添加、編輯和狀態監控。管理界面會實時展示各數據源的連接狀態、數據寫入速率和錯誤日志，極大降低了運維門檻。
在數據模型映射方面，taosAdapter采用智能映射策略。用戶只需預先創建好超級表定義字段結構，taosAdapter會根據配置的映射規則，自動為每個設備或數據源創建對應的子表，并將外部數據字段與超級表列進行一一對應。這種基于超級表和子表的模型設計是時序數據庫區別于傳統關系型數據庫的重要特征，能夠在保障數據組織清晰度的同時，實現極高的寫入和查詢性能。
五、典型應用場景
工業OPC UA數據采集：某大型制造企業需要將產線上數百臺PLC設備的實時運行數據采集到數據平臺。傳統方案需要開發專門的OPC UA客戶端程序，處理復雜的安全認證和節點瀏覽邏輯。采用零代碼接入方案后，運維人員在管理界面上配置OPC UA服務器地址和節點列表，系統自動完成數據訂閱和寫入，整個部署過程從原來的數周縮短到數小時。
MQTT物聯網設備接入：某智慧園區項目需要接入上千臺環境傳感器，傳感器通過MQTT協議上報溫濕度、光照、PM2.5等數據。通過配置MQTT Topic與超級表的映射關系，所有設備數據自動入庫，每臺設備對應一個子表，數據模型統一規范，后續查詢分析非常便捷。
六、與傳統ETL方案對比
| 對比維度 | 傳統ETL開發方案 | 零代碼接入方案 |
|---|---|---|
| 開發周期 | 2至4周 | 2至4小時 |
| 代碼量 | 每數據源數百行 | 零代碼 |
| 運維復雜度 | 高，需維護多個采集程序 | 低，統一網關管理 |
| 協議擴展 | 需開發新適配模塊 | 配置即可支持 |
| 數據模型一致性 | 依賴開發規范 | 自動映射保障 |
從對比可以看出，零代碼接入方案在開發效率、運維成本和擴展性方面均具有顯著優勢。對于快速迭代的物聯網項目而言，這種方案能夠?qū)?shù)據接入的開發周期從周級別縮短到小時級別，讓團隊將精力集中在業務邏輯和數據分析層面。
七、總結
數據接入是時序數據庫應用落地的第一步，也是最容易被低估的環節。TDengine的零代碼數據接入方案通過taosAdapter網關，將復雜的協議解析、數據轉換和模型映射工作封裝為配置化操作，大幅降低了多源異構數據的接入門檻。無論您是工業自動化領域的系統集成商，還是物聯網平臺的技術負責人，這套方案都能幫助您快速構建高效穩定的數據管道。如果您正在評估時序數據庫的數據接入能力，建議下載TDengine進行實際測試，體驗零代碼配置帶來的效率提升。
]]>一、邊云協同的背景
傳統物聯網采用”先采集、再集中”模式，數據全部傳至中心處理，隨設備規模擴大暴露出帶寬壓力大、實時性不足等瓶頸。
因此，時序數據庫的邊云協同架構將計算和存儲能力下沉到網絡邊緣，在邊緣節點完成數據的本地存儲、實時查詢和流計算，同時通過內置的數據同步機制將關鍵數據按需上報至中心平臺，實現”邊緣自治、云端統覽”的協同模式。作為一款專為物聯網設計的時序數據庫，TDengine 在邊云協同領域提供了成熟的技術方案。
二、時序數據庫邊云協同的核心能力
時序數據庫的邊云協同架構建立在三大核心能力之上：內置訂閱機制、多級拓?fù)渲С趾瓦吘壀?dú)立計算。與傳統方案不同，現代時序數據庫將數據訂閱功能直接內置于數據庫引擎中，無需引入 Kafka、RabbitMQ 等外部消息隊列組件，大幅降低了系統復雜度和運維成本。
內置訂閱機制是整個邊云協同架構的基石。時序數據庫基于發布-訂閱模式設計了完整的數據訂閱功能，支持以數據庫、超級表或自定義 SQL 查詢?yōu)榱６葎?chuàng)建訂閱主題。當邊緣節點寫入新數據時，時序數據庫的訂閱系統自動捕獲數據變更并推送到上級節點，整個過程對業務應用完全透明。
多級拓?fù)渲С?/strong>使數據能夠按照”邊緣節點 – 區域中心 – 云端中心”的層級結構逐級匯聚。每一級節點既是上級的數據生產者，也是下級的數據消費者，形成靈活的數據上報鏈路。
邊緣獨立計算確保邊緣節點在斷網或中心平臺不可用時，依然能夠獨立完成數據寫入、實時查詢和流式計算任務，保障業務連續性。這是時序數據庫區別于傳統關系型數據庫的重要優勢。
三、架構設計與數據同步機制
時序數據庫的邊云協同架構采用三級拓?fù)湓O(shè)計，適配不同規模的企業組織結構：
生產車間（邊緣節點）
| 數據訂閱 · 降采樣 · 過濾
分廠/區域中心（匯聚節點）
| 數據訂閱 · 聚合 · 匯總
集團總部（云端中心）邊緣節點獨立運行時序數據庫實例，具備完整的存儲和計算能力，能夠在本地完成實時監控、閾值告警和流式計算。
區域中心訂閱下轄各邊緣節點的數據。時序數據庫系統可以對數據進行降采樣、過濾和初步聚合，大幅減少數據傳輸量。
云端中心匯聚來自所有區域中心的數據。企業可以基于時序數據庫構建全局?jǐn)?shù)據視圖，進行跨區域綜合分析。
時序數據庫的數據同步機制基于內置訂閱功能實現，提供靈活高效的自動數據管道：
- 選擇性同步：用戶可以訂閱整個數據庫、指定超級表，或包含篩選條件的 SQL 查詢。時序數據庫的選擇性同步能力使企業精準控制數據流轉
- 降采樣傳輸：內置降采樣函數，同步時直接聚合高頻數據
- 斷線續傳：時序數據庫的訂閱系統自動記錄同步進度，網絡恢復后從斷點處繼續同步
- 實時推送：新數據寫入時序數據庫后立即觸發同步流程，保障數據時效性
與傳統方案相比，時序數據庫的邊云數據同步無需部署 Kafka 等消息中間件。時序數據庫將數據訂閱和傳輸能力內置于引擎，一套系統即可完成存儲與跨節點同步。
四、邊緣計算能力與典型場景
邊云協同架構中的邊緣節點是具備完整計算能力的獨立時序數據庫實例。時序數據庫在邊緣節點上支持流式計算、實時查詢、獨立數據保留策略和離線自治等核心能力。流式計算任務在本地完成，無需依賴云端；運維人員可以通過時序數據庫的標準 SQL 查詢直接查詢設備狀態和歷史數據。
智慧工廠：邊緣節點部署在每個車間完成設備監控和告警，分廠區域中心的時序數據庫匯聚數據進行產能分析，集團云端中心整合所有分廠數據實現全局調度。時序數據庫在每一級都提供穩定的數據存儲和查詢能力，保障工廠數據鏈路暢通。
能源管網：每個監測站作為邊緣節點獨立運行時序數據庫，負責管道壓力、溫度等參數的實時監控和異常告警。區域中心按地理區域匯聚數據，云端中心進行全局管網的泄漏檢測和負荷預測。
智慧城市：在各社區和路段部署的邊緣節點運行時序數據庫完成本地?cái)?shù)據處理，區域中心按行政區匯聚數據，城市大腦平臺基于全量數據進行交通優化和應急指揮等綜合決策。
五、與傳統方案的對比
| 對比維度 | 時序數據庫邊云協同方案 | 傳統消息隊列方案 |
|---|---|---|
| 系統組件 | 數據庫內置訂閱，無需額外組件 | 需部署 Kafka 等消息隊列 |
| 數據模型 | 邊云統一，無語義鴻溝 | 邊緣與云端可能采用不同數據模型 |
| 運維復雜度 | 單一技術棧，運維成本低 | 多組件協同，運維難度高 |
| 數據同步粒度 | 支持庫級、表級、SQL 級靈活訂閱 | 通常為 Topic 級別，靈活性有限 |
| 降采樣能力 | 內置降采樣，同步時直接聚合 | 需額外開發流處理邏輯 |
| 邊緣計算 | 原生支持流計算和實時查詢 | 需額外部署流計算框架 |
結語
時序數據庫的邊云協同架構正在成為物聯網和工業互聯網領域的關鍵基礎設施。通過內置訂閱機制實現的多級數據同步、邊緣節點的獨立計算能力以及統一的數據模型，時序數據庫為企業提供了簡潔高效的邊云協同解決方案。無論您是正在規劃智慧工廠的數字化轉型，還是構建跨區域的能源管網監測平臺，時序數據庫的邊云協同架構都值得深入評估和實踐。
歡迎訪問 TDengine 官方文檔了解時序數據庫邊云協同架構詳情，或申請?jiān)囉闷髽I(yè)版體驗核心能力。
]]>為什么時序數據庫需要內置流計算
在典型的 IoT 或工業場景中，數據處理的完整鏈路往往涉及多個組件：數據采集后先寫入消息隊列，再由流處理框架消費、計算，最后將結果寫回?cái)?shù)據庫。這條鏈路帶來了三個核心痛點：
部署復雜度高：Flink 或 Spark 集群需要獨立的計算資源、ZooKeeper 協調服務以及狀態存儲后端，整套系統的搭建和調優門檻極高。
數據延遲不可避免：數據從寫入時序數據庫到被流處理框架消費，中間經歷了網絡傳輸、序列化反序列化等多個環節，端到端延遲通常在秒級甚至更高。
運維成本居高不下：流處理框架本身需要專業的運維團隊進行監控、擴縮容和故障恢復，對于中小規模項目而言，這筆投入往往遠超預期。
作為一款專為時序場景設計的時序數據庫，該產品將流計算邏輯直接嵌入數據庫內核，數據寫入后即刻觸發計算，省去了中間環節的傳輸開銷，端到端延遲降至毫秒級。同時，由于不需要維護獨立的計算集群，運維成本幾乎為零。
流計算核心功能詳解
一款優秀的時序數據庫，其流計算引擎應當覆蓋絕大多數實時數據處理場景。以下三大核心能力缺一不可：
窗口聚合
窗口聚合是流計算中最基礎也最常用的操作。時序數據庫支持三種窗口類型：
- 時間窗口（Time Window）：按照固定的時間跨度對數據進行分組聚合。例如，每 5 分鐘統計一次平均溫度，每 1 小時計算一次用電量總和。時間窗口又細分為滾動窗口（Tumbling Window，窗口之間無重疊）和滑動窗口（Sliding Window，窗口之間可以有重疊）。
- 計數窗口（Count Window）：按照數據條數進行分組。當累計接收到的數據條數達到設定閾值時，觸發一次聚合計算。這種窗口適用于數據到達頻率不均勻的場景。
- 會話窗口（Session Window）：根據數據之間的時間間隔動態劃分窗口。如果兩條數據之間的間隔超過設定閾值，則認為屬于不同的會話。這種窗口非常適合用戶行為分析等場景。
事件驅動觸發
與傳統的定時輪詢不同，流計算采用事件驅動模型。每當有新數據寫入目標表時，流計算任務會立即被觸發執行。這種機制確保了計算的實時性，避免了輪詢模式下的資源浪費和響應延遲。
持續查詢
流計算任務一旦創建，就會持續運行在后臺。時序數據庫會自動維護查詢狀態，對新到達的數據進行增量計算，并將結果持續輸出到目標表。用戶無需手動管理計算的生命周期，系統會自動處理故障恢復和狀態一致性。
用 SQL 定義流式計算
降低學習成本是時序數據庫流計算引擎的重要設計理念。用戶只需通過標準的 SQL 語法即可定義流計算任務，無需學習新的編程接口或框架 API。
核心語法為 CREATE STREAM，示例如下：
CREATE STREAM temp_alert_stream
TRIGGER AT_ONCE
AS SELECT _wstart, _wend, tbname, avg(temperature) AS avg_temp, max(temperature) AS max_temp
FROM factory_sensors
WHERE temperature > 80
PARTITION BY tbname
WINDOW(5m, 1m)
INTO temp_alert_table;這條 SQL 的含義是：從 factory_sensors 超級表中持續讀取數據，以 5 分鐘為窗口、1 分鐘為滑動步長，計算每個設備（按 tbname 分區）的平均溫度和最高溫度，當溫度超過 80 度時，將結果寫入 temp_alert_table。
可以看到，整個流計算的定義方式與普通的聚合查詢幾乎一致，唯一的區別是增加了 CREATE STREAM 關鍵字和 INTO 子句來指定輸出目標。這種設計讓熟悉 SQL 的開發人員可以在幾分鐘內上手流計算功能。
典型應用場景
實時異常檢測
在工業生產環境中，設備傳感器數據的異常波動往往意味著潛在故障。通過流計算引擎，可以實時監控溫度、壓力、振動等關鍵指標，一旦超出預設閾值，立即觸發告警。相比事后分析，實時檢測能夠在故障發生前爭取寶貴的處理時間。
設備預測性維護
預測性維護是工業物聯網的核心應用之一。通過持續計算設備的運行特征（如溫度變化率、振動頻率漂移等），結合統計模型，可以在設備真正發生故障前發出預警，將”事后維修”轉變?yōu)?#8221;事前預防”，大幅降低停機損失。時序數據庫的流式計算能力為這一場景提供了堅實的數據處理基礎。
能耗實時統計
對于智慧建筑、智慧園區等場景，需要對電表、水表、氣表的數據進行實時匯總統計。流計算引擎可以按樓層、區域、用途等維度進行多級聚合，實時輸出能耗報表，為能源管理決策提供數據支撐。時序數據庫在這一領域有著天然的優勢。
與外部流處理框架的對比
| 對比維度 | 時序數據庫內置流計算 | Flink/Spark Streaming |
|---|---|---|
| 部署方式 | 隨數據庫自動啟用 | 需獨立部署集群 |
| 端到端延遲 | 毫秒級 | 秒級 |
| 運維成本 | 零額外運維 | 需專業團隊維護 |
| 學習成本 | 標準 SQL | 需學習框架 API |
| 數據遷移 | 無需遷移 | 需從數據庫導出 |
| 擴展性 | 隨數據庫集群擴展 | 獨立擴展 |
對于大多數時序數據處理場景而言，內置流計算引擎已經能夠滿足需求。只有在需要進行跨系統的復雜事件處理（如多數據源 Join、機器學習推理等）時，才需要考慮引入外部流處理框架。
實戰案例：IoT 溫度異常檢測
下面以一個完整的 IoT 場景為例，演示如何在時序數據庫中使用流計算引擎實現溫度異常檢測。
第一步：創建數據表
CREATE STABLE factory_sensors (ts TIMESTAMP, temperature FLOAT, humidity FLOAT)
TAGS (device_id INT, factory_zone NCHAR(50));第二步：創建流計算任務
CREATE STREAM temp_monitor
TRIGGER AT_ONCE
WATERMARK 10s
AS SELECT _wstart AS window_start, _wend AS window_end,
tbname AS device,
avg(temperature) AS avg_temp,
max(temperature) AS max_temp,
count(*) AS sample_count
FROM factory_sensors
PARTITION BY tbname
WINDOW(1m, 30s)
WHEN avg_temp > 75 OR max_temp > 90
INTO temp_anomaly_alerts;第三步：查詢告警結果
SELECT * FROM temp_anomaly_alerts
WHERE ts > NOW() - 1h
ORDER BY ts DESC;上述案例中，流計算任務以 1 分鐘窗口、30 秒滑動步長持續監控所有設備的溫度數據。當某設備的平均溫度超過 75 度或瞬時溫度超過 90 度時，系統自動將告警信息寫入 temp_anomaly_alerts 表。運維人員只需查詢這張告警表，即可實時掌握設備運行狀態。這正是時序數據庫流計算在工業場景中的典型價值體現。
結語
時序數據庫內置流計算引擎代表了數據基礎設施的發展趨勢——將計算能力下沉到數據存儲層，減少不必要的架構復雜度和運維負擔。TDengine 的流計算引擎以標準 SQL 為接口，以事件驅動為機制，以毫秒級延遲為目標，為 IoT、工業互聯網和智慧城市等場景提供了開箱即用的實時數據處理能力。如果你的項目正在使用時序數據庫處理實時數據，不妨親自體驗一下內置流計算的便捷與高效。訪問 TDengine 官方文檔，獲取流計算引擎的完整語法參考和更多實戰案例，開啟你的實時數據處理之旅。
]]>一、讀緩存的核心價值：查詢延遲降低 8 倍
時序數據庫的核心使用模式之一是”頻繁查詢最新數據”。在工業監控、IoT 平臺等典型場景中，超過 80% 的查詢請求集中在最近幾分鐘或幾小時的數據范圍內。如果每次查詢都直接讀取磁盤，即使采用高效的列式存儲引擎，I/O 延遲仍然難以滿足毫秒級響應的要求。
TDengine 的讀緩存機制正是針對這一痛點而設計。它在每個 vnode（虛擬數據節點）內部維護了一份內存緩存，自動保留每張子表的最新寫入數據塊。當查詢請求到達時，系統優先從內存緩存中獲取數據，僅在緩存未命中時才回溯到磁盤。根據官方基準測試數據，在典型 IoT 場景下，開啟讀緩存后的最新數據查詢延遲可從數百毫秒降至數十毫秒以內，性能提升最高可達 8 倍。
這一機制的核心價值可以概括為三點：
- 極致查詢加速：最新數據的點查詢和范圍查詢直接命中內存，響應時間從百毫秒級降至十毫秒級
- 透明自動管理：緩存的生命周期由數據庫引擎自動管理，應用層無需感知緩存的存在
- 零額外成本：無需部署 Redis、Memcached 等外部緩存組件，節省硬件資源與運維人力
二、讀緩存的工作原理：每個 vnode 內置緩存模塊
要理解 TDengine 讀緩存的高效性，需要先了解其存儲架構。TDengine 采用分布式架構，數據按虛擬節點（vnode）進行分片管理。每個 vnode 負責管理一部分?jǐn)?shù)據分片，包含獨立的存儲引擎、查詢引擎和緩存模塊。
2.1 緩存的數據范圍
讀緩存并非緩存所有數據，而是智能地聚焦于”最新寫入數據”。具體而言，每個 vnode 的緩存模塊會自動保留每張子表最近寫入的數據塊。當新數據持續寫入時，緩存中較舊的數據塊會被自動淘汰，騰出空間給更新的數據。這種策略與時序數據的訪問模式高度契合——絕大多數實時查詢都聚焦于最新數據，歷史數據的查詢頻率遠低于此。
2.2 緩存與寫入的協同
讀緩存與寫入流程緊密協同。數據寫入時，首先寫入 WAL（Write-Ahead Log）保證持久性，隨后寫入內存中的最新數據緩存。這意味著剛寫入的數據立即可被查詢命中，無需等待刷盤操作完成。這種”寫入即可見”的特性，對于實時告警、狀態監控等場景至關重要。
2.3 查詢路由機制
當查詢請求到達時，TDengine 的查詢引擎會自動判斷所需數據是否在緩存中。對于時間范圍覆蓋最新數據的查詢，系統會從緩存中直接獲取對應數據塊，避免磁盤 I/O；對于純歷史數據查詢，則直接讀取磁盤上的持久化文件。如果查詢的時間跨度同時覆蓋緩存數據和磁盤數據，系統會將兩部分結果在內存中合并后返回，整個過程對應用層完全透明。
三、與 Redis 等外部緩存的對比：零運維成本
在傳統時序數據庫方案中，實現實時查詢加速通常需要引入 Redis 等外部緩存。應用層需要手動編寫緩存邏輯，將最新數據同步寫入緩存，查詢時先查緩存、再查數據庫。這種方案雖然有效，但帶來了顯著的架構復雜度和運維負擔。
| 對比維度 | TDengine 內置讀緩存 | Redis 外部緩存 |
|---|---|---|
| 部署方式 | 內置，無需額外組件 | 獨立集群部署 |
| 數據一致性 | 自動保持與磁盤一致 | 需應用層手動同步 |
| 緩存失效策略 | 引擎自動管理 | 需自行設計淘汰策略 |
| 運維成本 | 零額外運維 | 需獨立監控、擴容、故障處理 |
| 開發復雜度 | 零代碼改動 | 需編寫緩存讀寫邏輯 |
| 內存利用率 | 按需分配，自動調節 | 需手動配置內存上限 |
| 數據持久化 | 緩存與存儲一體化 | 緩存丟失后需回源重建 |
從上表可以看出，TDengine 內置讀緩存在運維成本、開發復雜度和數據一致性三個方面具有顯著優勢。對于追求架構簡潔、運維高效的團隊而言，內置緩存方案是更優的選擇。
四、適用場景：哪些業務最受益
讀緩存機制并非在所有場景下都能帶來顯著收益，以下三類場景是其最佳適用場景。
4.1 實時監控大屏
監控大屏通常以秒級或分鐘級刷新頻率展示最新數據，如溫度、壓力、流量等傳感器指標。這類查詢的時間窗口集中在最近數分鐘到數小時，與讀緩存的數據范圍高度匹配。開啟讀緩存后，大屏刷新的響應速度可提升數倍，用戶體驗顯著改善。
4.2 IoT 設備狀態查詢
在 IoT 平臺中，管理員和運維人員需要頻繁查看設備的實時運行狀態。每臺設備的狀態數據以子表形式存儲，讀緩存能夠自動保留每張子表的最新記錄，確保狀態查詢在毫秒級完成，即使平臺管理數百萬臺設備也能保持穩定響應。
4.3 工業實時告警
工業場景中的告警系統需要持續檢測設備數據是否超過閾值。告警規則引擎會高頻輪詢最新數據，讀緩存使得每次檢測都可在內存中完成，避免了對磁盤的反復讀取，大幅降低了告警系統的資源消耗和響應延遲。
五、配置與調優：根據業務需求靈活調整
TDengine 的讀緩存提供了靈活的配置選項，允許用戶根據業務特點和硬件資源進行調優。
5.1 緩存大小配置
在 taos.cfg 配置文件中，可以通過 cache 參數設置每個 vnode 的緩存大小（單位為 MB）。默認值通常為 16MB，對于數據寫入量大或?qū)崟r(shí)查詢頻繁的場景，建議適當增大該值。配置時需要綜合考慮可用內存總量和 vnode 數量，確?？偩彺嬲加貌怀^系統可用內存的合理比例。
5.2 緩存策略選擇
TDengine 提供了 cacheLastRow 配置項，控制是否緩存每張表的最后一行數據。開啟該選項后，點查詢（如獲取某設備最新狀態）將直接從內存返回結果，延遲可降至個位數毫秒。對于以最新值查詢?yōu)橹鞯臉I(yè)務場景，強烈建議開啟此選項。
5.3 調優建議
- 內存充裕時：適當增大
cache值，延長緩存數據的覆蓋時間范圍，減少磁盤回溯頻率 - 查詢以最新值為主時：開啟
cacheLastRow，最大化點查詢性能 - 寫入量大但查詢少時：保持默認配置即可，避免不必要的內存占用
- 混合負載場景：結合
cache和cacheLastRow進行組合調優，在內存使用和查詢性能之間取得平衡
六、性能對比：有緩存 vs 無緩存
以下是在典型 IoT 場景下的性能對比數據（基于 1000 萬張子表、每秒 1000 萬條寫入的基準測試環境）：
| 查詢類型 | 無緩存延遲 | 有緩存延遲 | 性能提升 |
|---|---|---|---|
| 最新單行查詢 | 120ms | 15ms | 8x |
| 最近 1 分鐘范圍查詢 | 350ms | 45ms | 7.8x |
| 最近 10 分鐘范圍查詢 | 580ms | 95ms | 6.1x |
| 最近 1 小時范圍查詢 | 1200ms | 420ms | 2.9x |
從測試數據可以看出，讀緩存對最新數據的查詢加速效果最為顯著，查詢時間窗口越短，緩存命中率越高，性能提升越明顯。隨著查詢時間窗口的擴大，部分?jǐn)?shù)據需要從磁盤讀取，性能提升幅度相應降低，但整體仍保持 2-3 倍的加速效果。
七、總結
時序數據庫的讀緩存機制是提升實時查詢性能的關鍵技術手段。TDengine 將讀緩存深度集成到存儲引擎內部，實現了緩存管理的自動化和查詢加速的透明化，無需引入 Redis 等外部組件即可獲得最高 8 倍的查詢性能提升。對于實時監控大屏、IoT 設備狀態查詢和工業實時告警等高頻實時查詢場景，這一機制能夠顯著改善用戶體驗并降低系統資源消耗。
如果您正在構建物聯網或工業互聯網平臺，面臨實時查詢性能瓶頸，不妨親自體驗 TDengine 的讀緩存機制。訪問 TDengine 官方文檔，了解詳細的配置參數和最佳實踐，或下載社區版進行試用，驗證其在您的業務場景中的實際表現。
]]>一、內置類消息隊列：為什么不再需要 Kafka
傳統架構中，時序數據從寫入到消費往往需要經過獨立的消息隊列中間件，數據鏈路長、運維成本高。TDengine 時序數據庫將消息隊列能力直接內置于數據庫引擎中，形成”寫入即訂閱”的極簡架構。
1.1 核心優勢
- 架構簡化：無需部署和維護獨立的 Kafka、Pulsar 等消息中間件，減少組件數量和運維負擔
- 零數據拷貝：訂閱系統直接基于 WAL（Write-Ahead Log）讀取數據，避免了數據從數據庫到消息隊列的二次傳輸
- 毫秒級延遲：數據寫入完成后立即推送給消費者，端到端延遲可控制在毫秒級別
- SQL 預處理：支持在數據庫端完成數據過濾與計算，僅將結果集推送給消費者，大幅減少網絡傳輸量
1.2 與 Kafka 的對比
| 特性 | TDengine 數據訂閱 | Kafka |
|---|---|---|
| 部署方式 | 內置，無需額外組件 | 獨立集群部署 |
| 數據存儲 | 與時序數據共享存儲 | 獨立日志存儲 |
| 數據過濾 | 支持 SQL 預處理 | 需要流處理框架 |
| 消費模型 | 推拉結合 | 純拉取模式 |
| 運維成本 | 低（統一運維） | 高（獨立運維） |
二、主題創建：靈活定義數據來源
主題（Topic）是 TDengine 數據訂閱的核心抽象，定義了數據的來源和范圍。TDengine 支持三種粒度的主題創建方式，滿足不同場景的數據消費需求。
2.1 按數據庫創建主題
訂閱整個數據庫中的所有表數據，適用于需要全量數據監控的場景：
-- 創建數據庫級別的主題
CREATE TOPIC topic_db AS DATABASE power;該主題會自動覆蓋 power 數據庫中所有表的數據變更，包括新增子表的數據。
2.2 按超級表創建主題
訂閱指定超級表的數據，適合按業務模塊劃分?jǐn)?shù)據消費范圍：
-- 創建超級表級別的主題
CREATE TOPIC topic_meters AS STABLE meters;該主題僅包含 meters 超級表及其所有子表的數據，粒度更精確。
2.3 按 SQL 查詢創建主題
基于自定義 SQL 查詢創建主題，提供最靈活的數據篩選能力，是 TDengine 時序數據庫區別于傳統消息隊列的核心特性之一：
-- 創建 SQL 查詢主題，僅訂閱電壓超過 220V 的數據
CREATE TOPIC topic_high_voltage AS
SELECT ts, location, voltage, current
FROM meters
WHERE voltage > 220;
-- 創建聚合主題，訂閱每分鐘的平均電流
CREATE TOPIC topic_avg_current AS
SELECT _wstart, location, AVG(current) AS avg_current
FROM meters
INTERVAL(1m);SQL 主題的優勢在于：過濾和聚合計算在數據庫服務端完成，消費者只需接收處理后的結果集，網絡傳輸量可降低數倍甚至數十倍。
2.4 主題管理操作
-- 查看所有主題
SHOW TOPICS;
-- 刪除主題
DROP TOPIC topic_db;三、實時推送：數據寫入即推送
TDengine 時序數據庫采用推拉結合（Push-Pull Hybrid）的數據傳輸模式，兼顧實時性與資源效率。
3.1 推送機制
當新數據寫入 TDengine 時，訂閱系統會立即檢測到 WAL 中的數據變更，并主動推送給等待中的消費者。整個流程無需消費者輪詢，實現真正的毫秒級延遲：
數據寫入 → WAL 落盤 → 訂閱系統檢測 → 主動推送至消費者3.2 長輪詢兜底
當暫時沒有新數據時，消費者通過長輪詢機制保持與服務端的連接。一旦有新數據到達，服務端立即響應并推送數據，避免了頻繁空輪詢造成的資源浪費。
3.3 代碼示例：消費數據
import taos
# 創建消費者連接
consumer = taos.Consumer(
group_id="g1",
topics=["topic_meters"],
auto_offset="earliest"
)
# 循環拉取數據
for message in consumer:
print(f"主題: {message.topic}, 分區: {message.partition}")
for row in message.rows:
print(f" 時間: {row[0]}, 電流: {row[1]}, 電壓: {row[2]}")
# 處理完成后提交進度
message.commit()
consumer.close()四、消費組管理：共享進度與自動負載均衡
消費組（Consumer Group）是 TDengine 數據訂閱實現高可靠、高吞吐消費的關鍵機制。
4.1 共享消費進度
同一消費組內的所有消費者共享統一的消費進度。這意味著一條數據只會被消費組內的一個消費者處理，避免了數據重復消費的問題。消費進度由服務端集中管理，持久化存儲，消費者重啟后可從斷點繼續消費。
4.2 自動負載均衡（Rebalance）
TDengine 時序數據庫內置了自動 Rebalance 機制，當消費組成員發生變化時，系統會自動重新分配數據分區：
- 新消費者加入：消費組新增成員時，自動將部分 vnode 分配給新成員
- 消費者離開：某個消費者斷開連接或主動退出時，其負責的分區自動分配給其他成員
- 故障轉移：消費者故障時，系統在數秒內完成分區遷移，保證消費連續性
系統每 2 秒檢測一次消費組狀態，發現變化時自動觸發 Rebalance，以 vnode 為最小分配單元，采用均勻分配策略，并優先保持已有分配關系以減少不必要的數據遷移。
4.3 代碼示例：多消費者協同
import taos
# 消費者 A
consumer_a = taos.Consumer(
group_id="g1", # 同一消費組
topics=["topic_meters"],
auto_offset="latest"
)
# 消費者 B（另一進程或機器）
consumer_b = taos.Consumer(
group_id="g1", # 同一消費組
topics=["topic_meters"],
auto_offset="latest"
)
# 兩個消費者自動分配不同的 vnode 分區，并行消費
for message in consumer_a:
process(message)
message.commit()五、進度管理：精確控制消費位置
消費進度管理是確保數據不丟失、不重復的關鍵。TDengine 時序數據庫通過 WAL 版本號精確記錄每個 vnode 的消費位置。
5.1 Commit Offset
消費者處理完數據后，需要提交消費進度（Commit Offset），告知服務端已成功處理到哪個位置：
# 方式一：手動提交（推薦）
for message in consumer:
process(message)
message.commit() # 顯式提交
# 方式二：批量提交
messages = []
for message in consumer:
messages.append(message)
if len(messages) >= 100:
process_batch(messages)
for msg in messages:
msg.commit()
messages.clear()5.2 earliest 與 latest 配置
通過 auto.offset 參數控制消費者首次啟動時的消費起始位置：
| 配置值 | 行為 | 適用場景 |
|---|---|---|
earliest | 從最早可用的數據開始消費 | 需要全量歷史數據處理 |
latest | 僅從最新數據開始消費 | 僅關注實時數據 |
none | 無已提交進度時拋出異常 | 必須保證進度連續性 |
# 從最早數據開始消費（首次啟動時回溯全部歷史數據）
consumer = taos.Consumer(
group_id="g1",
topics=["topic_meters"],
auto_offset="earliest"
)
# 僅消費實時數據（忽略歷史數據）
consumer = taos.Consumer(
group_id="g1",
topics=["topic_meters"],
auto_offset="latest"
)六、兼容 Kafka 風格 API：降低遷移成本
對于已經使用 Kafka 的團隊，TDengine 提供了兼容 Kafka 風格的 API 接口，大幅降低遷移成本。開發者無需學習全新的 API 體系，只需調整連接配置即可完成切換。
6.1 API 對照
| Kafka 概念 | TDengine 對應概念 |
|---|---|
| Topic | Topic（主題） |
| Consumer Group | Consumer Group（消費組） |
| Partition | VNode（虛擬數據節點） |
| Offset | Commit Offset（消費進度） |
| poll() | poll()（拉取數據） |
| commitSync() | commit()（提交進度） |
6.2 遷移示例
# Kafka 風格的消費者代碼（TDengine）
from taos import Consumer
consumer = Consumer({
"group.id": "g1",
"td.connect.ip": "127.0.0.1",
"td.connect.port": "6030",
"auto.offset.reset": "earliest"
})
consumer.subscribe(["topic_meters"])
while True:
records = consumer.poll(timeout=1000)
for record in records:
handle(record)
consumer.unsubscribe()
consumer.close()API 的使用方式與 Kafka 高度一致，包括 subscribe()、poll()、commit()、unsubscribe() 等核心方法，開發者可以快速上手。
七、SQL 預處理：在數據庫端完成過濾
SQL 預處理是 TDengine 數據訂閱區別于傳統消息隊列的核心優勢。通過在數據庫服務端執行過濾、聚合等計算，僅將結果集推送給消費者，可以大幅減少網絡傳輸量和客戶端計算壓力。
7.1 數據過濾
-- 僅訂閱特定設備組的數據
CREATE TOPIC topic_group1 AS
SELECT ts, current, voltage
FROM meters
WHERE groupId = 1;
-- 僅訂閱異常數據
CREATE TOPIC topic_alert AS
SELECT ts, location, temperature
FROM sensors
WHERE temperature > 80 OR humidity > 95;7.2 數據聚合
-- 訂閱每 5 分鐘的統計指標
CREATE TOPIC topic_stats AS
SELECT _wstart, _wend, location,
AVG(current) AS avg_current,
MAX(voltage) AS max_voltage,
COUNT(*) AS sample_count
FROM meters
WHERE voltage > 200
INTERVAL(5m);通過 SQL 預處理，原始數據量可能達到每秒百萬條級別，但推送給消費者的聚合結果可能僅有每秒數百條，傳輸量降低上千倍。
八、典型應用場景
8.1 實時監控大屏
工業場景中，監控大屏需要實時展示設備運行狀態。通過 TDengine 數據訂閱，可以將關鍵指標實時推送至前端：
consumer = taos.Consumer(
group_id="dashboard_group",
topics=["topic_realtime_stats"],
auto_offset="latest"
)
for message in consumer:
# 將數據推送到 WebSocket 服務
websocket_server.broadcast(message.rows)
message.commit()8.2 跨系統數據同步
將 TDengine 中的時序數據實時同步到 Elasticsearch、ClickHouse 等其他系統，用于全文檢索或離線分析：
consumer = taos.Consumer(
group_id="sync_group",
topics=["topic_meters"],
auto_offset="earliest"
)
for message in consumer:
# 批量寫入 Elasticsearch
es_client.bulk_index(message.rows)
message.commit()8.3 告警通知系統
訂閱關鍵傳感器數據，實時檢測異常并觸發告警通知：
-- 創建告警主題
CREATE TOPIC topic_alert AS
SELECT ts, device_id, temperature, pressure
FROM sensors
WHERE temperature > 100 OR pressure < 0.5;consumer = taos.Consumer(
group_id="alert_group",
topics=["topic_alert"],
auto_offset="latest"
)
for message in consumer:
for row in message.rows:
send_alert(
device=row["device_id"],
metric="temperature",
value=row["temperature"],
channel=["sms", "email", "dingtalk"]
)
message.commit()九、總結
TDengine 時序數據庫通過內置類消息隊列的數據訂閱機制，為開發者提供了從數據寫入到實時消費的一站式解決方案。主題創建的靈活粒度、消費組的自動負載均衡、精確的進度管理、兼容 Kafka 的 API 設計以及強大的 SQL 預處理能力，使得 TDengine 在實時監控、數據同步、告警通知等場景中展現出顯著優勢。
相比傳統”時序數據庫 + 消息隊列”的復雜架構，TDengine 的數據訂閱功能不僅簡化了系統架構、降低了運維成本，更通過零拷貝和推拉結合的傳輸模式實現了毫秒級的數據推送延遲。如果您正在尋找一款既能高效存儲時序數據，又能提供實時數據分發能力的時序數據庫，TDengine 無疑是值得深入評估的選擇。歡迎訪問 TDengine 官方文檔中心，獲取更多技術細節與最佳實踐。
]]>一、查詢引擎架構概覽
TDengine時序數據庫的查詢引擎采用分布式計算架構，核心組件包括客戶端驅動、虛擬存儲節點（vnode）和查詢計算節點（qnode）。taosc負責SQL解析與執行計劃生成，vnode承擔本地?cái)?shù)據掃描與過濾，qnode則處理跨節點的聚合、排序和合并計算。
當一條查詢語句提交到TDengine時序數據庫時，系統依次完成SQL解析、元數據獲取、執行計劃生成、任務分發、并行執行和結果聚合六個階段。各vnode和qnode可并行處理子任務，充分利用集群計算資源，實現毫秒級到秒級的查詢響應。
-- 查看當前查詢策略配置
SHOW QUERY_POLICY;
-- 設置查詢策略
SET QUERY_POLICY 2;二、六層過濾機制：精準定位數據
TDengine時序數據庫獨創的六層過濾機制是其查詢高性能的關鍵所在。當查詢請求到達系統后，數據依次經過以下六層過濾，層層縮小掃描范圍，最終實現精準定位：
- 元數據過濾：基于超級表標簽索引，快速定位目標子表集合，跳過無關子表
- Block過濾：在存儲引擎層，根據Block的min/max統計信息過濾無效數據塊
- Block內過濾：在Block內部進一步跳過不滿足條件的列存數據塊
- 行過濾：對剩余數據逐行應用WHERE條件進行精確過濾
- 標簽二次過濾：結合標簽值對中間結果進行二次篩選
- 結果過濾：對聚合后的最終結果應用HAVING等條件
以標簽過濾為例，TDengine將標簽與時序數據分離存儲，標簽數據常駐內存并建立索引，可在毫秒級完成數百萬設備的過濾定位：
-- 利用標簽索引快速過濾，僅掃描北京地區活躍設備
SELECT ts, temperature, humidity
FROM sensor_data
WHERE location = 'Beijing' AND status = 'active'
AND ts >= '2025-01-01 00:00:00'
AND ts < '2025-01-02 00:00:00';三、時間與標簽過濾優化
3.1 PARTITION BY 分組
TDengine時序數據庫提供了PARTITION BY語法，支持按任意標簽或表達式分組聚合，比傳統GROUP BY更加靈活：
-- 按設備類型和小時窗口分組統計平均溫度
SELECT
_irowts,
device_type,
AVG(temperature) AS avg_temp,
MAX(humidity) AS max_humidity
FROM sensor_data
PARTITION BY device_type, INTERVAL(1h)
WHERE ts >= '2025-06-01 00:00:00';3.2 SLIMIT/SOFFSET 控制子表數量
在超級表查詢中，使用SLIMIT和SOFFSET限制參與計算的子表數量，避免全量掃描：
-- 僅對前10個設備進行聚合統計
SELECT
device_id,
AVG(temperature) AS avg_temp
FROM sensor_data
PARTITION BY device_id
SLIMIT 10 SOFFSET 0;四、多級聚合與降采樣
TDengine時序數據庫支持豐富的聚合函數和降采樣策略，能夠?qū)⒏哳l采集的原始數據快速轉換為不同粒度的統計指標：
-- 降采樣：將秒級數據聚合為小時級統計
SELECT
_irowts,
AVG(temperature) AS avg_temp,
MAX(temperature) AS max_temp,
MIN(temperature) AS min_temp,
COUNT(*) AS sample_count
FROM sensor_data
WHERE ts >= '2025-01-01 00:00:00'
INTERVAL(1h)
FILL(NULL);
-- 插值填充：對缺失數據窗口進行線性插值
SELECT
_irowts,
AVG(pressure) AS avg_pressure
FROM sensor_data
WHERE ts >= '2025-01-01 00:00:00'
INTERVAL(10m)
FILL(LINEAR);FILL子句支持NULL、PREV、NEXT、LINEAR、VALUE等多種填充策略，確保降采樣結果的連續性。
五、窗口切分查詢
TDengine時序數據庫提供五種窗口類型，覆蓋時序分析的各類場景：
5.1 時間窗口（INTERVAL）
最基本的窗口類型，按固定時間間隔切分：
SELECT _irowts, AVG(temperature), COUNT(*)
FROM sensor_data
PARTITION BY device_id
INTERVAL(1h);5.2 狀態窗口（STATE_WINDOW）
根據字段值變化自動切分窗口，適用于設備狀態監測：
SELECT
device_id,
AVG(temperature),
MAX(pressure)
FROM sensor_data
PARTITION BY device_id
STATE_WINDOW(machine_status);5.3 會話窗口（SESSION）
當數據間隔超過閾值時開啟新窗口，適用于用戶行為分析：
SELECT
device_id,
SUM(power_consumption)
FROM sensor_data
PARTITION BY device_id
SESSION(ts, 10m);5.4 事件窗口（EVENT_WINDOW）
基于起始和結束事件定義窗口邊界：
SELECT
device_id,
AVG(temperature)
FROM sensor_data
PARTITION BY device_id
EVENT_WINDOW
START WITH temperature > 80
END WITH temperature < 40;5.5 計數窗口（COUNT_WINDOW）
按固定數據條數切分窗口：
SELECT
device_id,
AVG(vibration)
FROM sensor_data
PARTITION BY device_id
COUNT_WINDOW(100);六、多種Join查詢
6.1 ASOF Join
ASOF Join是時序數據庫中關聯不同頻率時間序列的核心功能。它為左表每一行找到右表中時間戳最接近且不超過的匹配行：
-- 關聯傳感器溫度數據與設備運行狀態
SELECT
a.ts,
a.device_id,
a.temperature,
b.status,
b.fault_code
FROM sensor_data a
ASOF JOIN device_status b
ON a.device_id = b.device_id;6.2 Window Join
Window Join在指定時間窗口內關聯多個數據源，適用于多傳感器融合分析：
-- 在5秒時間窗口內關聯溫度與壓力傳感器數據
SELECT
a.ts,
a.device_id,
a.temperature,
b.pressure
FROM temp_sensor a
WINDOW JOIN pressure_sensor b
ON a.device_id = b.device_id
AND a.ts BETWEEN b.ts - 5s AND b.ts + 5s;七、并行執行計劃：vnode與qnode分布式計算
TDengine時序數據庫通過vnode和qnode的協同計算實現查詢并行化。vnode負責本地?cái)?shù)據掃描和初步過濾，qnode承擔跨節點聚合和復雜計算。系統支持四種查詢策略模式（queryPolicy），適配不同部署架構：
| 策略模式 | 執行方式 | 適用場景 |
|---|---|---|
| 策略1 | 全部在vnode本地執行 | 邊緣計算、小規模部署 |
| 策略2 | 根據查詢復雜度智能調度 | 通用生產環境（推薦） |
| 策略3 | 存算分離，vnode僅掃描 | 大規模分析型負載 |
| 策略4 | qnode優先執行 | 計算資源充足的分析集群 |
-- 設置為存算分離模式，vnode專注寫入
SET QUERY_POLICY 3;
-- 復雜聚合查詢將自動調度到qnode執行
SELECT
location,
_irowts,
AVG(temperature) AS avg_temp,
STDDEV(temperature) AS temp_stddev
FROM sensor_data
PARTITION BY location, INTERVAL(1h)
WHERE ts >= '2025-01-01 00:00:00'
HAVING avg_temp > 50;八、超級表聚合：標簽與時序數據分離存儲
超級表是TDengine時序數據庫的核心創新。標簽數據與時序數據分離存儲，標簽常駐內存并建立高效索引，時序數據按時間分區存儲在vnode中。這種架構帶來顯著的查詢性能優勢：
- 毫秒級標簽過濾：數百萬設備的標簽過濾在內存中完成，無需掃描磁盤數據
- 物理隔離：不同子表的數據存儲在不同vnode中，查詢互不干擾
- 自動路由：查詢引擎根據標簽條件自動定位目標vnode，避免全集群掃描
-- 創建超級表，定義標簽結構
CREATE STABLE sensor_data (
ts TIMESTAMP,
temperature FLOAT,
humidity FLOAT,
pressure FLOAT
) TAGS (
device_id BINARY(32),
location BINARY(64),
device_type BINARY(16)
);
-- 對超級表進行跨設備聚合查詢
SELECT
location,
device_type,
_irowts,
AVG(temperature) AS avg_temp,
MAX(pressure) AS max_pressure
FROM sensor_data
PARTITION BY location, device_type, INTERVAL(1h)
WHERE ts >= '2025-06-01 00:00:00';九、查詢緩存機制
TDengine時序數據庫實現了多級查詢緩存，顯著降低重復查詢的響應延遲：
9.1 元數據緩存
表結構、標簽值、集群拓?fù)涞仍獢?shù)據緩存在各節點的內存中，SQL解析和執行計劃生成階段無需頻繁訪問mnode，大幅降低元數據查詢開銷。
9.2 最新數據緩存
每張子表的最新一條數據單獨緩存在內存中，對LAST(*)函數提供毫秒級響應：
-- 毫秒級獲取所有設備的最新溫度讀數
SELECT
device_id,
location,
LAST(temperature) AS latest_temp,
LAST(ts) AS latest_ts
FROM sensor_data
PARTITION BY device_id;9.3 數據塊緩存
高頻訪問的時序數據塊會被緩存到內存中，減少磁盤I/O次數。結合時序數據的訪問局部性特征（近期數據訪問頻率遠高于歷史數據），緩存命中率通?？蛇_(dá)90%以上。
十、查詢性能優化實踐建議
- 優先使用標簽過濾：在WHERE子句中放置標簽條件，利用內存索引快速縮小掃描范圍
- 限定時間范圍：始終指定明確的
ts范圍，避免全時間線掃描 - 合理使用SLIMIT：超級表查詢時用
SLIMIT控制子表數量，分批處理大規模設備群 - 選擇合適窗口粒度：窗口粒度應與業務分析需求匹配，避免過細粒度產生海量結果行
- 利用FILL填充：降采樣查詢配合
FILL子句，避免結果中出現大量NULL值 - 按場景配置queryPolicy：寫入密集型場景使用策略3，均衡場景使用策略2
總結
TDengine時序數據庫的高性能查詢引擎通過六層過濾機制、標簽與時序數據分離存儲、多種窗口切分策略、ASOF/Window Join等時序?qū)訇P(guān)聯方式，以及vnode/qnode分布式并行計算架構，為海量時序數據的實時分析提供了業界領先的查詢性能。配合多級緩存體系和靈活的queryPolicy配置，TDengine能夠適配從邊緣計算到大規模云端分析的全場景需求。無論是物聯網設備監控、工業產線分析還是IT運維可觀測性，TDengine都能提供高效、靈活的查詢解決方案。如需進一步了解TDengine時序數據庫的查詢優化技巧，歡迎訪問TDengine官方文檔并下載試用。
]]>
